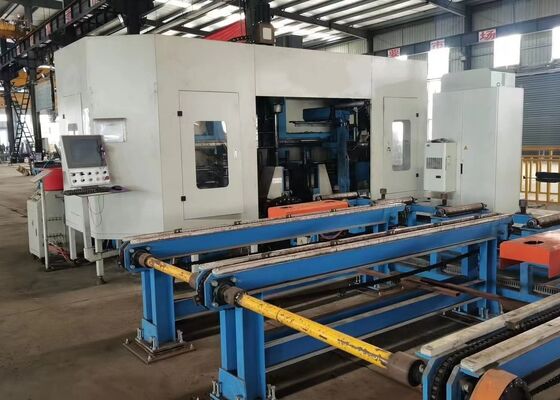

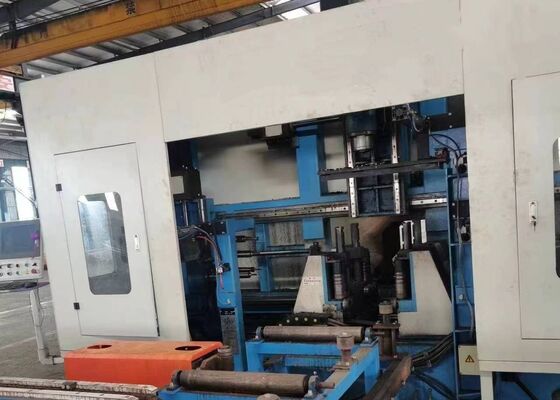

ماشین حفاری صنعتی با سرعت بالا CNC H Beam با سه اسپندل مستقل

ماشین حفاری صنعتی CNC با سرعت بالا با سه اسپندل مستقل

معرفی محصول:

این خط حفاری CNC به طور خاص برای کاربردهای حفاری با دقت بالا در اجزای ساختاری H-beam طراحی شده است.این دستگاه عملکرد حفاری چند جهت را با دقت عالی و راحتی عملیاتی ارائه می دهد.به عنوان یک راه حل پردازش قابل اعتماد و پیشرفته برای صنعت تولید فولاد، به طور گسترده ای در زمینه های مختلف از جمله ساختارهای فولادی ساختمانی، مهندسی پل،ساخت برج انتقال، و پروژه های بزرگ شبکه.

اطلاعات پیکربندی محصول:

ویژگی های محصول

1. ماشین حفاری و برش 3D CNC H-beam متشکل از یک قاب ماشین سنگین، سیستم تغذیه CNC، سیستم حمل مواد، سیستم کنترل الکتریکی، سیستم هیدرولیکی، سیستم خنک کننده،سیستم روان کننده، واحد جمع آوری زباله و سایر قطعات کمکی. دارای یک بستر ماشین ثابت در ترکیب با یک ساختار قطعه کاری متحرک،تجهیزات به طور خاص برای ماشینکاری پرتو های H بزرگ بهینه شده اند.از تولید خودکار مداوم پشتیبانی می کند و کارایی پردازش و ثبات عملیاتی برجسته را فراهم می کند.

2ساختار ماشین شامل تخت اصلی، مجموعه های میز کشویی CNC، مکانیسم های پشتیبانی، واحدهای کلیمپ بالا، واحدهای کلیمپ جانبی و سیستم های تشخیص قطعه کار است.مجموعه های کششی CNC شامل اسلایدهای ثابت طرف هستند، اسلایدهای جانبی متحرک و واحدهای اسلایدهای اسپینل بالا. به طور خاص برای ماشینکاری H-beam توسعه یافته است، هر مجموعه اسلایدی یک صفحه اسلایدی، پایه اسلایدی، سر اسپینل،اسپندل مکانیکی با سرعت بالا، سیلندر ابزار، موتور فرکانس متغیر، موتور سرو، مسیرهای خطی و پیچ های سرب دقیق، اطمینان از موقعیت دقیق و عملکرد ماشین آلات پایدار.

3. سیستم تغذیه CNC متشکل از براکت های پشتیبانی، مکانیسم های انتقال راک و پینیون، موتورهای سرو، کاهش دهنده ها و دستکاری های تغذیه است. توسط موتور سرو هدایت می شود،دستکاری به دقت قطعات H-beam را در امتداد جهت محور X منتقل می کند.، اطمینان از کنترل دقیق تغذیه و موقعیت قابل اعتماد در طول فرآیند ماشینکاری.

4. سیستم حمل و نقل مواد شامل هر دو ناقل داخل و خارج از تغذیه است. ناقل داخل شامل پشتیبانی های ناقل، رول های پشتیبانی و مکانیسم های موقعیت جانبی است.که برای حمل پروفایل های فولادی طراحی شده اند، دستیابی به موقعیت دقیق محور Y و همکاری با سیستم تغذیه CNC برای بارگذاری مواد کارآمد و پایدار.کانویر خروجی شامل پشتیبانی تخلیه و مجموعه های رول است، فراهم کردن حمل و نقل بدون مشکل قطعات آماده شده پس از ماشینکاری.

5سیستم خنک کننده ترکیبی از روش های خنک کننده داخلی و خارجی را به کار می گیرد، با استفاده از تکنولوژی روانکاری مه نفتی برای از بین بردن گرما موثر در طول عملیات حفاری.این راه حل خنک کننده پیشرفته مصرف مایع خنک کننده را کاهش می دهد، بهره وری هزینه تولید را بهبود می بخشد، از تولید سازگار با محیط زیست پشتیبانی می کند و زندگی ابزار حفاری را با به حداقل رساندن فرسایش حرارتی افزایش می دهد.

6سیستم هیدرولیک پشتیبانی قدرت قابل اعتماد برای مکانیسم کلیمپ بالا، مکانیسم کلیمپ جانبی، سیلندر ابزار و سایر اجزای هیدرولیک محرک را فراهم می کند.اطمینان از تثبیت ثابت قطعه کار و عملکرد قابل اعتماد ماشین.

7سیستم پنوماتیک انرژی هوا فشرده را برای دستکاری تغذیه، سیلندر های تشخیص و سایر اجزای پنوماتیک تامین می کند.تضمین پاسخ سریع و عملکرد قابل اعتماد اتوماسیون.

8سیستم روان کننده ترکیبی از روان کننده خودکار متمرکز با روش های روان کننده دستی است.سیستم روانکاری متمرکز، روانکاری دقیق و به موقع را برای اجزای متحرک حیاتی فراهم می کند، از جمله مسیرهای خطی و مجموعه های پیچ سرب، به طور موثر کاهش فرسایش مکانیکی و حفظ دقت ماشینکاری طولانی مدت.

9سیستم کنترل ماشین یک کامپیوتر صنعتی، کنترل کننده PLC و اجزای کنترل مرتبط را برای ارائه عملیات هوشمند و خودکار ادغام می کند.برنامه های پردازش می توانند با وارد کردن نقشه های CAD یا وارد کردن پارامترهای ماشینکاری از طریق رابط های USB یا ورودی صفحه کلید تولید شوند. برنامه ها می توانند ذخیره شوند، به یاد آورده شوند، نمایش داده شوند و هر زمان که مورد نیاز باشد با توجه به شماره بخش منتقل شوند.این سیستم همچنین از تنظیم دستی پارامترهای ماشینکاری فردی پشتیبانی می کند در حالی که اجرای خودکار کامل کل چرخه تولید را امکان پذیر می کند، انعطاف پذیری عملیاتی و بهره وری تولید را به طور قابل توجهی بهبود می بخشد.

در طول جلسات نمونه نمایش، درخشش CNC و ورق فلز، and shearing machine effectively demonstrates its processing capabilities when working with standard H-beam samples—featuring varying flange widths and web thicknesses—as well as channel steel samples of different sizesنمونه های نشان داده شده در این نمایش به وضوح توانایی تجهیزات را برای دستیابی به قرار دادن سوراخ دقیق، نخ های صاف و الگوهای مشخصی نشان می دهد.در نتیجه به طور کامل دقت استثنایی و قابلیت اطمینان در برنامه های کاربردی دنیای واقعی را نشان می دهد..

ماشین حفاری، علامت گذاری و تراش با سرعت بالا CNC H-Beam عمدتاً در تاسیسات تولید سازه های فولادی و پروژه های ساخت پل استفاده می شود.آن را تضمین می کند ماشینکاری دقیق از H-beam استفاده می شود در چارچوب و سازه های پشتیبانیدر ساخت پل، این تجهیزات عملیات حفاری با دقت بالا را بر روی پرتوهای H انجام می دهند.بهبود یکپارچگی ساختاری پل ها و امکان مقاومت موثر آنها در برابر بار های طولانی مدتبا بهره وری عملیاتی استثنایی خود، این ماشین پشتیبانی قابل اعتماد را برای این بخش های زیرساخت های ضروری ارائه می دهد و به پیشرفت آسان پروژه های مرتبط کمک می کند.
