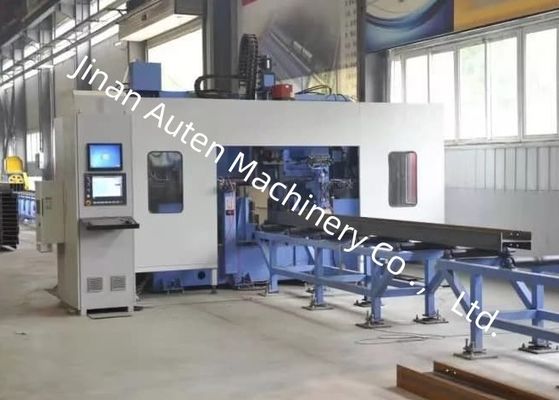

محدوده عرض 150~1250mm ماشین CNC H Beam Boring نشان دادن و ضربه زدن BT40 Spindle Borer Taper

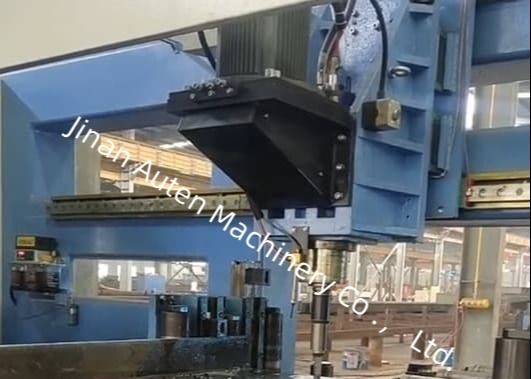

محدوده عرض 150～1250mm دستگاه سوراخ‌کاری، علامت‌گذاری و قلاویزکاری تیرآهن CNC با اسپیندل BT40 و مخروطی سوراخ

اجزا:

این خط تولید عمدتاً از اجزایی شامل میز مواد افقی بارگیری، دستگاه اصلی سوراخ‌کاری سه‌بعدی، کانال تغذیه سوراخ‌کاری سه‌بعدی، دستگاه تغذیه سوراخ‌کاری سه‌بعدی، کانال تخلیه سوراخ‌کاری سه‌بعدی، سیستم خنک‌کننده، سیستم هیدرولیک، سیستم پنوماتیک، سیستم روانکاری، سیستم الکتریکی و موارد دیگر تشکیل شده است.

این خط تولید ساختار بستر ثابت و قطعه کار متحرک را اتخاذ می‌کند که تولید خودکار را تسهیل می‌کند.

مشخصات اصلی:

1. میز مواد افقی بارگیری

این میز از یک براکت میز مواد، یک زنجیر نقاله، یک موتور کاهنده و سایر اجزا تشکیل شده است که برای انتقال مواد فولادی به کانال تغذیه استفاده می‌شود.

میز مواد افقی بارگیری به دستگاه صاف‌کننده خریداری شده توسط مشتری متصل است.

2. کانال تغذیه سوراخ‌کاری سه‌بعدی

کانال تغذیه سوراخ‌کاری سه‌بعدی از یک غلتک قدرت برای اتصال به دستگاه صاف‌کننده در محل مشتری استفاده می‌کند، پروفیل‌های صاف شده را دریافت می‌کند و آن‌ها را به طور خودکار به موقعیت گیره ترولی تغذیه منتقل می‌کند. در این پیکربندی، ارتفاع صفحه بالایی غلتک از زمین 800 میلی‌متر است. اگر ارتفاع دستگاه صاف‌کننده متفاوت باشد، تنظیمات باید توسط کاربر انجام شود.

کانال تغذیه برای حمل قطعات کار برای پردازش طراحی شده است. یک سوئیچ فوتوالکتریک در انتهای جلویی کانال نصب شده است تا انتهای جلویی قطعه کار را تشخیص دهد و مرجع پردازش جهت X را تعیین کند. دستگاه فشار جانبی، قطعه کار را محکم به غلتک‌های موقعیت‌یابی جانبی فشار می‌دهد و در نتیجه موقعیت‌یابی تقریبی قطعه کار در جهت Y را به دست می‌آورد.

3. ترولی تغذیه سوراخ‌کاری سه‌بعدی

این ترولی از چرخ‌دنده‌ها، موتورهای سروو و بازوها تشکیل شده است. بازو دارای استحکام و پایداری عالی است و قادر به بلند کردن و پایین آوردن خودکار با توجه به مشخصات پروفیل و گیره خودکار قطعات کار است. هنگامی که بازو یک قطعه کار را گیره می‌کند، توسط موتور سروو هدایت می‌شود و تحت انتقال رک دنده، قطعه کار در جهت X تغذیه می‌شود و دقت پردازش طولی عملیات سوراخ‌کاری را تضمین می‌کند.
