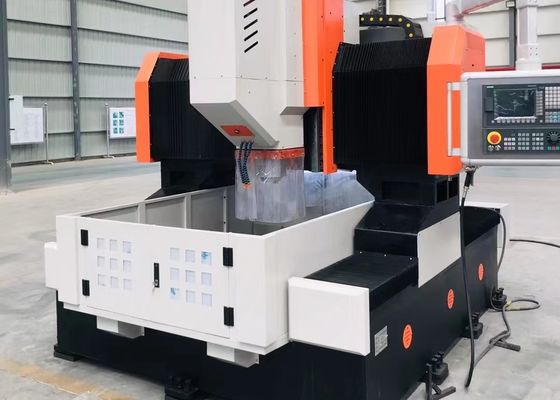

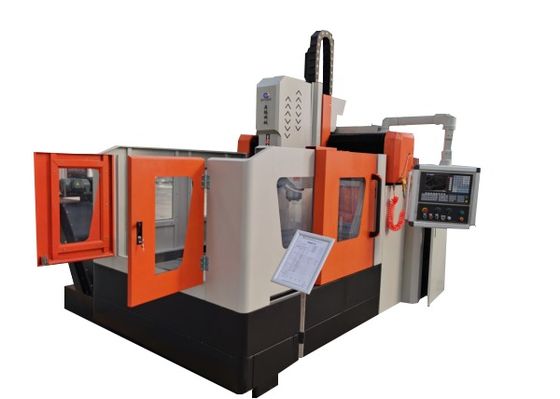

1200x1200mm اندازه قطعه کار CNC صفحه حفاری و آسیاب ماشین مدل سرو 11KW قدرت موتور پیچ

مدل دستگاه فرز و سوراخ‌کاری CNC صفحه با ابعاد قطعه کار 1200x1200 میلی‌متر، سروو، موتور اسپیندل 11 کیلووات

کاربرد:

مناسب برای سوراخ‌کاری، پخ‌زنی، قلاویزکاری و فرزکاری قطعات صفحه‌ای/ساختاری.

این دستگاه عمدتاً به سوراخ‌کاری با راندمان بالا برای قطعات کار مانند فلنج‌ها، دیسک‌ها، حلقه‌ها و صفحات با ضخامت در محدوده موثر اختصاص دارد. سوراخ‌کاری از طریق سوراخ‌ها و سوراخ‌های کور را می‌توان بر روی قطعات تک‌ماده و مواد کامپوزیت انجام داد. فرآیند ماشین‌کاری دستگاه توسط دیجیتال کنترل می‌شود و عملیات بسیار راحتی را ارائه می‌دهد. این دستگاه تولید خودکار، با دقت بالا، چند منظوره و انبوه را امکان‌پذیر می‌کند.

1. میز کار:

بستر دستگاه دارای ساختار جوشی است که قبل از ماشین‌کاری نهایی تحت عملیات بازپخت و پیری ثانویه قرار می‌گیرد. این دستگاه دارای استحکام دینامیکی و استاتیکی عالی بدون تغییر شکل است. دو ریل راهنمای خطی با دقت بالا در هر طرف پایه بستر نصب شده‌اند که توزیع یکنواخت نیرو را بر روی لغزنده‌های ریل راهنما تضمین می‌کند و این امر به طور قابل توجهی استحکام دستگاه و همچنین مقاومت کششی و فشاری را افزایش می‌دهد. سیستم درایو از موتورهای سروو AC و جفت‌های پیچ توپی دقیق برای درایو دو طرفه استفاده می‌کند و به گانتری اجازه می‌دهد تا در امتداد محور Y حرکت کند. علاوه بر این، میز کار مجهز به سیستم گیره سیلندر هیدرولیک است.

2. گانتری متحرک:

گانتری متحرک یک جزء ریخته‌گری شده است که از چدن خاکستری (HT250) ماشین‌کاری شده است. دو جفت ریل راهنمای خطی غلتشی با ظرفیت باربری فوق‌العاده بالا در قسمت جلویی گانتری نصب شده‌اند. مجموعه‌ای از پیچ‌های توپی دقیق و یک موتور سروو، صفحه لغزنده هد قدرت را قادر می‌سازد تا در امتداد محور X حرکت کند، با یک هد قدرت سوراخ‌کاری که بر روی صفحه لغزنده هد قدرت نصب شده است. حرکت گانتری با موتور سروو که مهره توپی را برای چرخش بر روی پیچ توپی از طریق یک کوپلینگ دقیق هدایت می‌کند، محقق می‌شود.

3. زین لغزنده متحرک:

زین لغزنده متحرک یک جزء ساختاری از جنس چدن دقیق است. این دستگاه مجهز به دو لغزنده ریل خطی CNC با ظرفیت باربری فوق‌العاده بالا، مجموعه‌ای از جفت‌های پیچ توپی دقیق و یک کاهنده سیاره‌ای با دقت بالا است که به موتور سروو متصل شده است. این پیکربندی برای متعادل کردن وزن هد قدرت، کاهش بار روی پیچ و افزایش عمر مفید پیچ عمل می‌کند. این دستگاه هد قدرت سوراخ‌کاری را برای حرکت در امتداد محور Z هدایت می‌کند و امکان انجام اقداماتی مانند پیشروی سریع، تغذیه کاری، جمع شدن و توقف هد قدرت را فراهم می‌کند، همراه با عملکردهای شکستن خودکار تراشه، حذف تراشه و مکث.

مشخصات:اندازه قطعه کارطولxعرض
