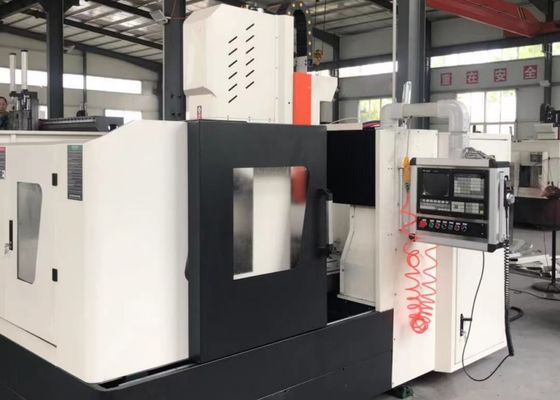

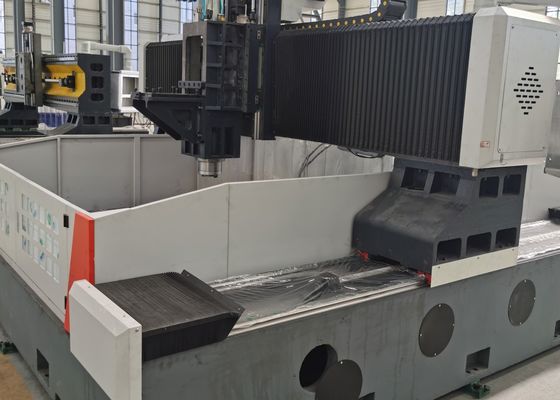

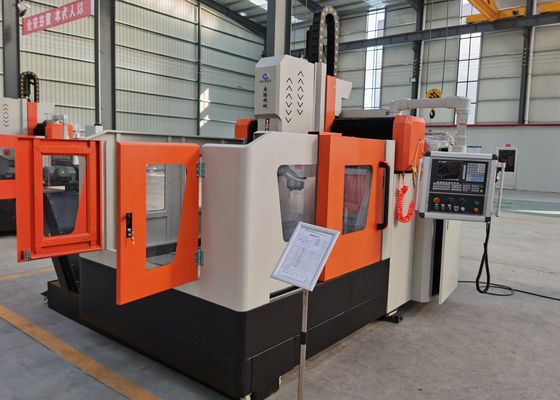

11KW Servo Spindle Motor Power Gantry ماشین حفاری CNC برای فلز فلز فلز فلز
معرفی محصول:
این تجهیزات به طور خاص برای ماشینکاری دقیق صفحات ورق لوله و فلنج ها ساخته شده است، که دارای قطر سوراخ تا φ80mm است. قابلیت های اصلی آن شامل حفاری، ریمینگ، سوراخ کردن، ضربه زدن,این ماشین هم با کاربید و هم با سوراخ های معمولی سازگار است. سیستم کنترل CNC بدیهی است و اجازه می دهد تا کار مستقیم انجام شود.دستگاه به طور مداوم ارائه دقت برتر و عملکرد عملیاتی.
پیکربندی محصول:
| مدل |
PHD1010 |
| اندازه قطعه کار |
LxW (ملی متر) |
1000x1000 |
| عرض T-slot Workbench (ملی متر) |
28 |
| سر قدرت حفاری |
چه قدر؟ |
1 |
| پیچ و تاب |
BT2مدیریتی |
| حداکثر قطر حفاری (ملی متر) |
Φ50 |
| حداکثر ضخامت (ملی متر) |
≤180 |
| قطر خروجی |
M3-M20 |
| سرعت اسپندل (r/min) |
30 تا 3000 |
| قدرت موتور اسپیندل سرو(کیلو وات) |
11 |
| حرکت جانبی سر قدرت (محور X) |
حداکثر حرکت افقی (ملی متر) |
1000 |
| سرعت حرکت جانبی (r/min) |
0 تا 8 |
| قدرت موتور سرو برای حرکت جانبی (کیلو وات) |
2.4 |
| حرکت طولی گانتری (محور Y) |
حداکثر ضربه تغذیه (ملی متر) |
1000 |
| سرعت حرکت خوراک (m/min) |
0 تا 8 |
| قدرت سرو موتور تغذیه (kW) |
2.4 |
| حرکت عمودی تغذیه رام (محور Z) |
حداکثر ضربه (ملی متر) |
400 |
| سرعت حرکت (m/min) |
0 تا 8 |
| قدرت موتور سرو (kW) |
2.4 |
| دقت موقعیت گذاری سه محور |
X/Y/Z/A/B/C (میلی متر) |
±0.02/1000 |
| دقت موقعیت گذاری سه محور |
X/Y/Z/A/B/C (میلی متر) |
±0.01/1000 |
| سیستم الکتریکی |
سیستم CNC |
FAGOR/ KND/ GSK |
| عوض کننده ابزار |
نوع دیسک (اختیاری) |
۲۴ موقعیت ابزار |
| اندازه کلی |
LxWxH (m) |
3.2x2.2x22 |
ویژگی های محصول
1قاب و قطب قطبی ماشین از سازه های فولادی جوش شده ساخته شده و تحت درمان گرمایی فراگیر برای کاهش استرس برای اطمینان از دقت مطلوب قرار می گیرند.میز کششی متقاطع، و رام از آهن ریخته ساخته شده اند، که دوام استثنایی و سفتی ساختاری را فراهم می کند.
2. سیستم دوسروا محرک در هر دو طرف محور X، حرکت دقیق و هماهنگ گانتری را تضمین می کند و عمودی عالی بین محور X و Y را حفظ می کند.
3میز کار، ساخته شده از آهن گچ برتر، تضمین عملکرد قابل اعتماد، سفتی برجسته، و ثبات ابعاد طولانی مدت.
4. محور حفاری دارای یک سفتی بالا استپیکربندی دقیق BT40 و مجهز به یک سیستم تحویل خنک کننده داخلی برای افزایش کارایی ماشینکاری و ساده کردن جایگزینی ابزار. اسپندل در سرعت بین 30 تا 3000 دور در دقیقه کار می کند.
5. دو سیستم انتقال تراشه های زنجیره ای بر روی هر دو طرف میز کار نصب شده است که به طور موثر تراشه های فلزی و مایع خنک کننده را جمع آوری می کنددر نتیجه مدیریت موثر تراشه ها و گردش مجدد مایع خنک کننده را تسهیل می کند..
6دستگاه مجهز به سیستم های خنک کننده داخلی و خارجی است که هرکدام فشار و جریان کافی را برای بهینه سازی عملکرد ماشین آلات فراهم می کنند.نظارت یکپارچه بر سطح مایع خنک کننده، روان سازی و خنک سازی مداوم ابزار برش را در طول کار تضمین می کند.
7یک سیستم روان کننده خودکار متمرکز، روان کننده مداوم و قابل اعتماد را برای اجزای حرکتی حیاتی، از جمله راهنماها، پیچ های توپ و لگن های رول، فراهم می کند.افزایش عمر این عناصر اساسی.
8. سیستم کنترل CNC از مدل 828D استفاده می کند که قابلیت های گسترده ای، برنامه ریزی CAD-CAM یکپارچه، عملکرد کاربر پسند و ویژگی های هشدار خودکار و جبران خطا را ارائه می دهد.
9اجزای کلیدی از مارک های شناخته شده بین المللی تهیه می شوند، از جمله مسیرهای خطی رول، پیچ های توپ، موتورهای سرو و رانندگان، اسپندل، سیستم کنترل CNC،پمپ های هیدرولیک و شیرهای، و پمپ های خنک کننده، اطمینان از قابلیت اطمینان فوق العاده و ثبات عملیاتی ثابت.
سیستم ماشینکاری صفحه گانتری CNC یک راه حل صنعتی قوی است که به طور دقیق برای پردازش دقیق قطعات و عناصر ساختاری نوع صفحه طراحی شده است.آن را به طور خاص مناسب برای ماشینکاری قطعات مانند فلنج، دیسک ها، حلقه ها و صفحه های مسطح، به شرطی که ضخامت مواد در محدوده پردازش موثر ماشین باشد.
در کارخانه های فولاد این ماشین حفاری صفحه، حفاری و فرش با دقت بالا بر روی صفحات ساختاری و اجزای اتصال انجام می دهد.فراهم کردن یک پایه قابل اعتماد برای ساخت سازه های فولادی با دوامدر بخش انرژی بادی، ماشین آلات دقیق برج های توربین بادی و فلنج ها را تضمین می کند و این اجزای حیاتی را قادر می سازد تا در شرایط محیطی شدید مقاومت کنند.از جمله نیروی باد و تغییرات دماییبرای پروژه های مهندسی پل، این ماشین به طور موثر گیره های پل و سازه های پشتیبانی را پردازش می کند.ایجاد اتصالات امن و پایدار قادر به مقاومت در برابر فشارهای عملیاتی پویا در طول عمر ساختار.
