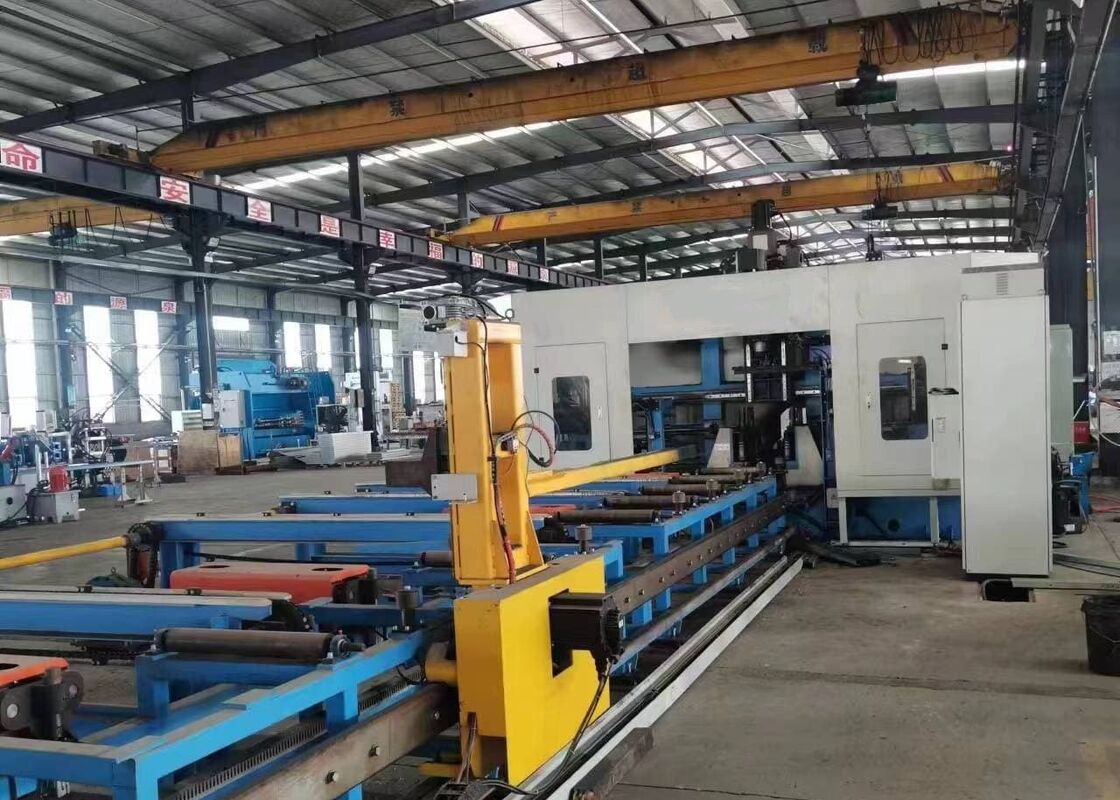

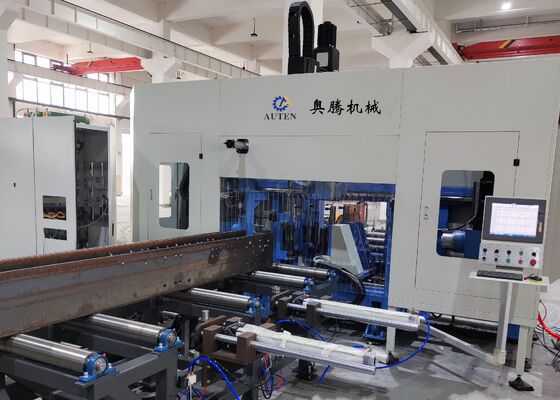

دستگاه حفاری H Beam هوشمند CNC با سیستم برنامه نویسی خودکار CAD
معرفی محصول:
ماشین حفاری H-Beam CNC به طور خاص برای حفاری دقیق، ضربه زدن، علامت گذاری و کپی کردن H-beams، بخش های کانال، فولاد زاویه ای و سایر اجزای فولادی ساختاری ساخته شده است.به طور گسترده ای در ساخت سازه های فولادی برای ساختمان های تجاری استفاده می شود، ساختارهای پارکینگ، برج های انتقال، برج های شبکه ای، پل ها و پروژه های ساختمانی مختلف فولاد سنگین.
1یک راه حل تخصصی ماشینکاری CNC با عملکرد بالا که به طور خاص برای صنعت ساختاری فولاد توسعه یافته است.
2قادر به حفاری همزمان سه طرف از H-beam و بخش های کانال، ارائه دقت ماشینکاری استثنایی، کیفیت پردازش سازگار، و بهره وری تولید بالا.
3مجهز به هفت محور کنترل شده توسط CNC، امکان تغذیه مواد کاملا خودکار، موقعیت و عملیات ماشینکاری.
4کاملا با فرمت های فایل AutoCAD و DSTV سازگار است، اجازه می دهد تا تفسیر خودکار نقشه های مهندسی و تولید مستقیم برنامه های ماشینکاری.
پارامترهای محصول:
| مدل |
BHD1000/3 |
| H محدوده عرض پرتو (ملی متر) |
100 تا 1000 |
| H محدوده ارتفاع پرتو (ملی متر) |
100 تا 500 |
| محدوده عرض فولاد کانال (ملی متر) |
100 تا 1000 |
| محدوده ارتفاع فولاد کانال (ملی متر) |
100 تا 250 |
| حداکثر ضخامت قطعه (ملی متر) |
80 |
| حداکثر طول قطعه کار (m) |
12 یا 15 (اختیاری) |
| مقدار محور حفاری. |
کل 3 اسپندل، یک اسپندل در واحد بالا، سمت چپ و سمت راست به ترتیب |
| پیچ سوراخ پیچ |
BT2مدیریتی |
| حداکثر قطر حفاری (ملی متر) |
40 |
| قدرت موتور اسپیندل (kW) |
یَهُوَه، ۱/۱ |
| سرعت اسپندل (r/min) |
100 تا 3000 |
| سرعت تغذیه اسپندل (m/min) |
0 تا 10 |
| سرعت تغذیه در محور X (m/min) |
0 تا 20 |
| مقدار مجله ابزار |
3 |
| نوع و ظرفیت مجله ابزار |
نوع ردیف، 3x4 (اختیاری) |
| واحد علامت گذاری (اختیاری) |
تایپ دیسک، 36 کاراکتر، اندازه کاراکتر Φ10mm |
| سیستم CNC |
آلمانی، ژاپن، چین |
| روش خنک کننده |
خنک کننده اسپری، خنک کننده داخلی + خنک کننده خارجی |
| اندازه کل ماشین (m) |
حدود 33×5.5×35 |
| کل قدرت ((kW) |
حدود 60 |
| پارامترهای فوق می توانند با توجه به نیازهای خاص مشتری تنظیم و تغییر کنند. |
مشخصات محصول:
1. سیستم دستکاری مواد مجهز به یک محموله کلیمپ کنترل شده توسط CNC است که توسط موتورهای servo با عملکرد بالا کار می کند.امکان انتقال سریع و پایدار قطعات در حالی که اطمینان از دقت موقعیت بندی و تکرار قابل توجهی در طول چرخه کامل ماشینکاری.
2. سه واحد فولادی دقیق BT40 با سرعت بالا برای پردازش همزمان سه چهره بخش های H-beam تنظیم شده اند. با پشتیبانی از حفاری کاربید، تامین خنک کننده از طریق فولادی،و سرعت های پیچ به 3 می رسد،000 rpm، این سیستم باعث می شود بهره وری حفاری عالی، کیفیت سوراخ برتر، و حذف تراشه موثر از طریق سیستم حمل تراشه زنجیره ای یکپارچه شود.
3این ماشین شامل یک سیستم خنک کننده پیشرفته حداقل مقدار روان کننده (MQL) با قابلیت های تامین خنک کننده داخلی و خارجی است.هر اسپندل مجهز به یک نوزل خنک کننده خارجی مستقل و گذرگاه خنک کننده داخلی است، اجازه می دهد تا انتخاب انعطاف پذیر بین حالت های خنک کننده داخلی، خنک کننده خارجی یا ترکیب خنک کننده با توجه به شرایط مختلف ابزار و الزامات ماشینکاری.
4. یک سیستم خودکار ابزار تغییر (ATC) اختیاری می تواند برای دستیابی به جایگزینی ابزار کاملا خودکار بدون کار دستی نصب شود. این پیکربندی به طور موثر زمان تغییر ابزار را کاهش می دهد.فاصله های غیر ماشینکاری را کاهش می دهد، و باعث بهبود کل بهره وری تولید می شود.
5. ماشین می تواند به صورت اختیاری با یک سیستم علامت گذاری دیسک چرخشی هیدرولیک CNC مجهز باشد. توسط یک موتور servo دقیق هدایت می شود، دیسک علامت گذاری به طور خودکار بین 36 کاراکتر را انتخاب و شاخص می کند،ارائه سریع، شناسایی قطعات دقیق و قابل تکرار برای قطعات فولادی ساختاری.
6عملکردهای خودکار و خودکار یکپارچه، فرآیند های سنتی علامت گذاری دستی و آماده سازی حفاری را از بین می برند.واحد scribing به طور دقیق تولید خطوط مرجع جوش در هر دو فلنج های H-beam و شبکه، در حالی که عملکرد ضربه زدن به طور مستقیم حفره های رشته ای را بر روی اجزای ساختاری تولید می کند، دقت ماشینکاری را افزایش می دهد، نیازهای نیروی کار را کاهش می دهد و کارایی تولید کلی را بهبود می بخشد.
7در طول فرآیند تغذیه و ماشینکاری کامل، برداشتن قطعه کار، موقعیت جانبی، چسباندن، قفل کردن و آزاد کردن اقدامات به طور کامل توسط سیستم هیدرولیک کنترل می شود.این راه حل پیشرفته workholding هیدرولیک تضمین تثبیت مواد قابل اعتماد، ثبات ماشین آلات عالی و عملکرد ثابت در طول تولید صنعتی مستمر.
8سیستم کنترل CNC ترکیبی از یک کامپیوتر صنعتی با یک سیستم CNC مبتنی بر PLC است که از اجزای با کیفیت بالا از تامین کنندگان شناخته شده بین المللی استفاده می کند.سیستم از روش های برنامه نویسی متعدد پشتیبانی می کند و اجازه واردات مستقیم داده های ماشینکاری تولید شده از AutoCAD را می دهد، ساختارهای TEKLA، فایل های DXF و DSTV، ساده سازی عملیات برنامه نویسی و افزایش کارایی مدیریت تولید.

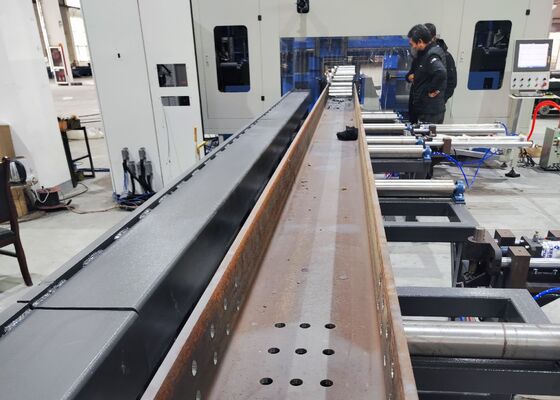

قطعات کاری نشان دهنده شامل نمونه های استاندارد H-beam با پهنای فلنج و ضخامت های مختلف، همراه با اجزای فولادی کانال از مشخصات مختلف،ارائه یک ارزیابی جامع از قابلیت های ماشین آلاتاین نمونه های نمایان به طور موثر نشان می دهد موقعیت سوراخ دقیق، کیفیت نخ عالی، و عملکرد علامت گذاری روشن، اجازه می دهد مشتریان، مهندسان،و کارکنان کنترل کیفیت برای ارزیابی دقت ماشین آلات، سازگاری تولید و قابلیت اطمینان عملیاتی در شرایط کار واقعی.
ماشین CNC H-Beam High-Speed برای حفاری، علامت گذاری و ضربه زدن به طور گسترده ای در تاسیسات ساختاری فولاد، پروژه های ساخت پل،و سایر صنایع تولیدی فولاد سنگیندر کارخانه های تولید فولاد، این تجهیزات عملیات حفاری، ضربه زدن، علامت گذاری و کنده کردن با دقت بالا را بر روی H-beams مورد استفاده برای چارچوب های ساختاری، ستون ها و مجموعه های پشتیبانی انجام می دهد.ارائه قطعات دقیق برای نصب کارآمد و عملکرد ساختاری قابل اعتماددر برنامه های مهندسی پل، این ماشین ماشینکاری دقیق اعضای H-beam را ارائه می دهد، دقت اتصال، قدرت ساختاری و توانایی تحمل بار طولانی مدت را بهبود می بخشد.با ادغام بهره وری پردازش بالا، دقت ماشینکاری استثنایی و عملکرد عملیاتی پایدار،این تجهیزات یک راه حل تولید پیشرفته برای ساخت سازه های فولادی مدرن و توسعه زیرساخت در مقیاس بزرگ فراهم می کند..
