دستگاه حفاری و فرز CNC متحرک گانتری PHD4080 برای صفحه فولادی، فلنج و مبدل حرارتی

معرفی محصول:

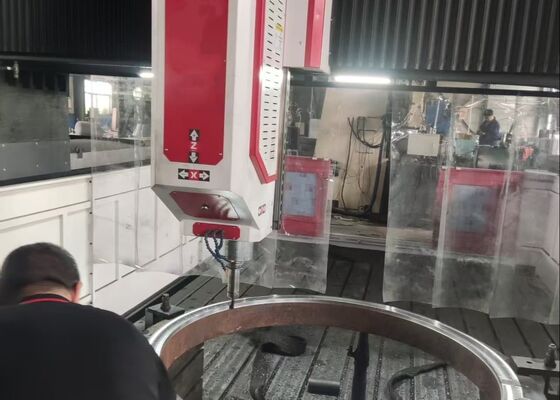

این تجهیز یک دستگاه حفاری و فرز CNC پرسرعت متحرک از نوع گانتری است که عمدتاً برای عملیات حفاری، قلاویز زنی و فرزکاری بر روی صفحات فولادی، فلنج‌ها، مبدل‌های حرارتی، صفحات لوله‌، یاتاقان‌های چرخشی و سایر قطعات مشابه طراحی شده است. این دستگاه از حفاری پرسرعت با ابزارهای کاربیدی و سیستم خنک‌کننده داخلی پشتیبانی می‌کند. این دستگاه مجهز به سیستم کنترل مبتنی بر گذرگاه KND یا CNC، عملکرد کاربرپسند را ارائه می‌دهد و از ماشین‌کاری خودکار و با دقت بالا برای تولید دسته‌ای کوچک و متوسط ​​با انواع مختلف قطعات پشتیبانی می‌کند.

پیکربندی محصول:

ویژگی‌های محصول

1. دستگاه شامل بدنه دستگاه، میز کار، گانتری متحرک، هد قدرت عمودی از نوع رم، سیستم هیدرولیک، سیستم پنوماتیک، سیستم خنک‌کننده، سیستم روانکاری متمرکز، سیستم کنترل الکتریکی و سیستم حذف خودکار تراشه است.

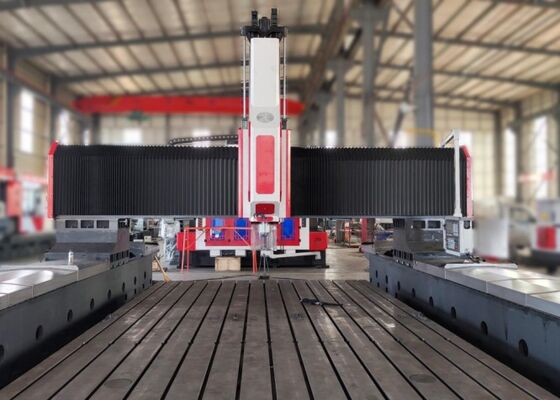

2. در این سری از دستگاه‌ها، میز کار و گانتری به عنوان مجموعه‌های ساختاری مستقل پیکربندی شده‌اند و گانتری در امتداد دو پایه پشتیبان حرکت می‌کند. این طراحی استحکام ماشین‌کاری، دقت موقعیت‌یابی و عملکرد تحمل بار را بهبود می‌بخشد و از عملکرد پایدار و قابل اعتماد در طول فرآیندهای حفاری سنگین اطمینان حاصل می‌کند.

3. دستگاه مجهز به یک میز کار با کیفیت بالا ساخته شده از چدن خاکستری HT300 است که بستری محکم و پایدار برای ماشین‌کاری دقیق فراهم می‌کند.

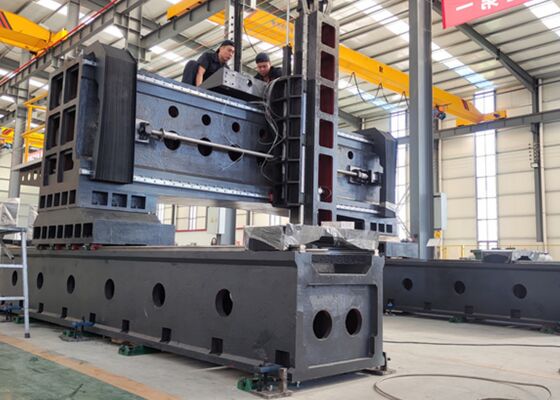

بدنه دستگاه و میز کار هر دو از چدن خاکستری HT300 درجه یک ساخته شده و تحت دو چرخه عملیات حرارتی تمپرینگ قرار گرفته‌اند تا تنش‌های داخلی را از بین ببرند. پیکربندی ساختاری جداگانه آنها به کاهش رزونانس تولید شده در حین حفاری کمک می‌کند و در نتیجه پایداری ماشین‌کاری را بهبود می‌بخشد و عمر مفید ابزارهای برش کاربیدی را افزایش می‌دهد.

1. سیستم حذف خودکار تراشه و سیستم خنک‌کننده در گردش، زمان پردازش کمکی را کاهش داده و دخالت دستی را به حداقل می‌رساند. اپراتورها عمدتاً نیاز به بارگیری و تخلیه قطعات کار و تعویض ابزارهای حفاری دارند که عملیات معمول را ساده کرده و راندمان کلی تولید را افزایش می‌دهد.

2. دستگاه دارای یک اسپیندل BT50 با دقت بالا ساخت تایوان است که مجهز به سیستم تحویل خنک‌کننده داخلی برای پشتیبانی از ماشین‌کاری کارآمد با مته‌های کاربیدی است. یک سیلندر پنوماتیک قفل ابزار، تعویض راحت و سریع ابزار را امکان‌پذیر می‌سازد. موتور اسپیندل پرقدرت از طریق انتقال تسمه همزمان با درایو سروو متصل شده است و طیف وسیعی از سرعت اسپیندل را برای برآورده کردن الزامات کاربردهای مختلف ماشین‌کاری فراهم می‌کند.

3. این دستگاه حفاری CNC برای انطباق با ویژگی‌های خاص قطعه کار و الزامات دقت ماشین‌کاری طراحی شده است و دارای طراحی ساختاری فشرده و قابلیت‌های پردازش انعطاف‌پذیر است. این دستگاه به طور موثر الگوهای سوراخ را که در پیکربندی‌های دایره‌ای یا خطوط مستقیم چیده شده‌اند، مدیریت می‌کند و حفاری پرسرعت را با دقت موقعیت‌یابی قابل اعتماد ارائه می‌دهد. این دستگاه با پیکربندی عملی و عملکرد ماشین‌کاری مداوم، راه‌حلی مقرون به صرفه برای پردازش صفحات فلزی دقیق ارائه می‌دهد.

دستگاه حفاری صفحه CNC از نوع گانتری، یک راه‌حل صنعتی مستحکم است که برای ماشین‌کاری دقیق قطعات کار صفحه‌ای و اجزای سازه‌ای توسعه یافته است. این دستگاه به ویژه برای پردازش فلنج‌ها، دیسک‌ها، حلقه‌ها، صفحات تخت و اجزای مشابه مناسب است، به شرطی که ضخامت مواد آنها در محدوده ماشین‌کاری مؤثر مشخص شده دستگاه باقی بماند.

در تأسیسات ساخت فولاد سازه‌ای، این دستگاه حفاری و فرزکاری دقیق را بر روی صفحات سازه‌ای، صفحات اتصال و اجزای مرتبط انجام می‌دهد و از مونتاژ دقیق و اتصالات سازه‌ای قابل اعتماد پشتیبانی می‌کند. در بخش انرژی بادی، این دستگاه ماشین‌کاری با دقت بالا را برای اجزای برج توربین بادی و مجموعه‌های فلنج ارائه می‌دهد و به اطمینان از دقت ابعادی و قابلیت اطمینان سازه‌ای در شرایط محیطی سخت، از جمله بادهای قوی و نوسانات دما کمک می‌کند. در ساخت پل، این تجهیز تیرهای پل، اجزای پشتیبان و قطعات سازه‌ای مرتبط را پردازش می‌کند و امکان تولید اتصالات دقیق و بادوام را که برای مقاومت در برابر بارهای دینامیکی در طول عمر مفید پل طراحی شده‌اند، فراهم می‌آورد.
