ماشین برش و فریز کردن صفحه CNC با سرعت بالا با محرک دقیق

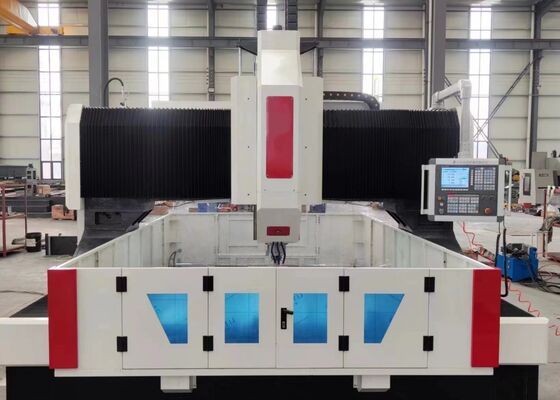

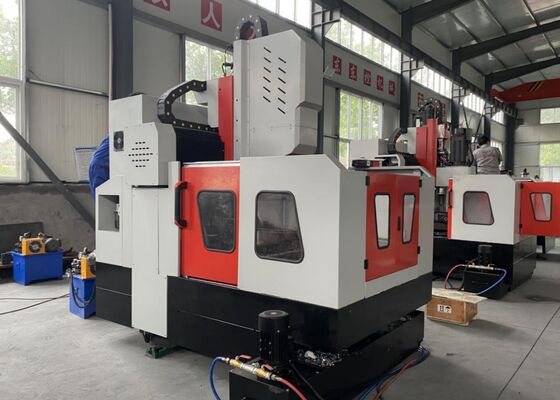

دستگاه حفاری و فرز CNC صفحه ای با سرعت بالا از نوع گانتری با درایو دقیق

کاربرد:

این دستگاه حفاری و فرز صفحه ای CNC از نوع گانتری به طور ویژه برای انجام طیف گسترده ای از فرآیندهای ماشین کاری، از جمله سوراخکاری، پخ زنی، قلاویز زنی، فرزکاری و بورینگ، بر روی صفحات فولادی و اجزای سازه ای توسعه یافته است. این دستگاه راه حل های پردازش سوراخ با راندمان بالا را برای قطعات کار مختلف مانند فلنج ها، دیسک ها، حلقه ها و سازه های صفحه ای در محدوده ضخامت قابل اعمال ارائه می دهد. این دستگاه از ماشین کاری سوراخ های سوراخ شده و سوراخ های کور پشتیبانی می کند و برای پردازش اجزای تک ماده ای و همچنین اجزای کامپوزیت چند لایه مناسب است. با ادغام فناوری پیشرفته CNC، این تجهیزات عملکرد عملیاتی راحت، قابلیت پردازش خودکار و عملکرد تولید با دقت بالا را ارائه می دهد و آن را به یک راه حل ایده آل برای تولید صنعتی در مقیاس بزرگ که نیاز به کارایی، دقت و قابلیت اطمینان دارد، تبدیل می کند.

مشخصات:

ویژگی های محصول

1. سیستم انتقال با دقت بالا:
این دستگاه مجهز به ریل های خطی تولید شده در تایوان و مجموعه های اسلایدر دقیق است که حرکت روان محورها، عملکرد حرکتی پایدار و قابلیت تحمل بار افزایش یافته را برای کاربردهای ماشین کاری سنگین و پرتقاضا فراهم می کند.

1). محور X از دو ریل خطی غلتشی استفاده می کند که راهنمایی جانبی و پشتیبانی ساختاری را فراهم می کند و نیازهای عملیات حفاری با سرعت بالا را برآورده می کند. یک موتور سروو AC مکانیزم انتقال پیچ توپ با دقت بالا را هدایت می کند و موقعیت یابی دقیق، حرکت روان و عملکرد تغذیه خطی قابل اعتماد را تضمین می کند.

2). محور Y شامل دو ریل خطی غلتشی سنگین در هر طرف است، با سه اسلایدر از نوع مربعی نصب شده بر روی هر ریل خطی برای تشکیل یک سیستم حرکتی گانتری سفت و پایدار. این پیکربندی استحکام ساختاری عالی و پایداری عملیاتی را فراهم می کند و در عین حال اصطکاک کم، سرعت حرکت بالا، میرایی ارتعاش موثر و عمر مفید طولانی را ارائه می دهد. گانتری توسط یک سیستم انتقال همزمان دو سروو هدایت می شود، با موتورهای سروو نصب شده در هر دو طرف برای هدایت پیچ های توپ مربوطه به طور همزمان، اطمینان از حرکت همزمان و عملکرد ماشین کاری دقیق CNC.

3). کالسکه اسپیندل توسط چهار ریل خطی سنگین پشتیبانی می شود که استحکام ساختاری بالا، دقت موقعیت یابی برتر، پاسخ دینامیکی عالی و عملکرد حرکتی پایدار را در طول عملیات ماشین کاری با سرعت بالا و سرعت پایین ارائه می دهد.

2. سیستم روانکاری خودکار و ساختار محافظ:
این تجهیزات شامل یک سیستم روانکاری خودکار حجمی تولید شده در تایوان با توزیع فشار دقیق است. روان کننده به طور خودکار به اجزای متحرک کلیدی، از جمله ریل های خطی، پیچ های توپ و مکانیزم های انتقال دنده شانه ای، تامین می شود و روانکاری جامع را تضمین می کند و عمر مفید اجزای حیاتی دستگاه را به طور موثر افزایش می دهد. پوشش های محافظ ضد گرد و غبار بر روی مجموعه های محور X و Y نصب شده اند، در حالی که محافظ های ضد پاشش ضد آب در اطراف میز کار قرار گرفته اند تا از اجزای اصلی دستگاه محافظت کرده و قابلیت اطمینان عملیاتی را افزایش دهند.

3. سیستم کنترل پیشرفته KND CNC:
این دستگاه از موتورهای سروو با مقدار مطلق با دقت بالا برای کنترل حرکت استفاده می کند و مجهز به رابط ارتباطی RS232، نمایشگر رنگی و رابط کاربری به زبان چینی است. سیستم CNC از عملیات روی دستگاه و ورودی داده USB خارجی پشتیبانی می کند و مدیریت برنامه راحت، انتقال داده کارآمد و کنترل ماشین کاری انعطاف پذیر را فراهم می کند.

این دستگاه حفاری و علامت گذاری صفحه ای CNC با کارایی بالا به طور ویژه برای ماشین کاری دقیق قطعات کار از نوع صفحه ای و اجزای فولادی سازه ای توسعه یافته است. این دستگاه برای پردازش فلنج ها، دیسک ها، حلقه ها، صفحات تخت و سایر اجزای قابل مقایسه مناسب است و ضخامت قطعه کار باید در محدوده ماشین کاری موثر مشخص شده دستگاه باقی بماند.

در تاسیسات ساخت سازه های فولادی، این تجهیزات حفاری و فرزکاری دقیق را بر روی صفحات سازه ای، صفحات اتصال و اجزای مرتبط انجام می دهد و از مونتاژ دقیق و قابل اعتماد سازه های فولادی پشتیبانی می کند. در صنعت انرژی بادی، این دستگاه ماشین کاری با دقت بالا را برای بخش های برج توربین بادی و اجزای فلنج بزرگ ارائه می دهد و به اطمینان از دقت ابعادی و یکپارچگی ساختاری در شرایط عملیاتی پرتقاضا مانند بادهای قوی و تغییرات دمایی قابل توجه کمک می کند. در ساخت پل، این دستگاه برای پردازش تیرهای پل، اجزای پشتیبانی و سازه های اتصال استفاده می شود و اتصالات دقیق و بادوام را تولید می کند که قادر به تحمل بارگذاری دینامیکی طولانی مدت هستند. این تجهیزات از طریق ترکیب ماشین کاری دقیق، عملکرد پایدار و قابلیت های پردازش متنوع، یک راه حل تولید قابل اعتماد برای سازه های فولادی، انرژی بادی و کاربردهای زیرساخت های اصلی ارائه می دهد.
