ماشین حفاری CNC با سرعت بالا برای صفحه های سیوی مدل SPD3010

ماشین حفاری CNC با سرعت بالا برای صفحه های سیوی مدل SPD3010

کاربردها:

آن را عمدتا برای حفاری کارآمد قطعات کاری مانند صفحات سیب و صفحات نازک در محدوده ضخامت موثر خود استفاده می شود.می تواند سوراخ در هر دو مواد تک و مواد ترکیبی قطعات سوراخ. فرآیند ماشینکاری به صورت دیجیتالی کنترل می شود، کار را بسیار راحت می کند. این امکان را برای تولید خودکار، با دقت بالا، چند نوع و تولید انبوه فراهم می کند.

پیکربندی پارامتر:

ساختار ماشين:

عمدتا از یک میز کار، یک گانتری متحرک، یک سرنشین متحرک، چندین سر قدرت حفاری، یک دستگاه روان کننده خودکار، دستگاه های محافظ، یک دستگاه خنک کننده گردش،یک سیستم کنترل دیجیتال، و یک سیستم الکتریکی. پشتیبانی شده و هدایت شده توسط جفت راهنمای رول و توسط جفت پیچ سرب دقیق هدایت می شود، ابزار ماشین دارای دقت موقعیت و تکرار پذیری بالا است.

1میز کار:

بستر و میز کار از آهن خاکستری (HT250) ساخته شده اند که پس از گرم کردن ثانویه و درمان پیری با دقت پردازش شده است.که منجر به سفتی پویا و استاتیک عالی و بدون تغییر شکل می شودسطح میز کار دارای T-slots به طور دقیق ماشینکاری شده، به طور منطقی تنظیم شده برای کلیمپ قطعه کار. دو راهنمای خطی با دقت بالا در هر طرف پایه تخت نصب شده است.تضمین توزیع یکنواخت نیروی روی اسلاید های راهنما و بهبود قابل توجهی در سفتی و کشش و مقاومت فشرده سازی دستگاه ابزار. سیستم محرک از یک موتور servo AC و یک جفت پیچ توپ دقیق برای محرک دو طرفه استفاده می کند ، که به پورتری امکان حرکت در جهت محور Y را می دهد.بولت های قابل تنظیم در سطح پایین تخت برای تنظیم آسان تخت و سطح میز کار توزیع می شود.

2گانتري موبايل:
گارتری متحرک از آهن خاکستری (HT250) ریخته شده و ماشینکاری شده است. قسمت جلو گارتری با دو جفت راهنمای خطی رولینگ با بار بالا ، دو مجموعه از جفت پیچ های توپ دقیق ،و دو موتور سرو، اجازه می دهد که سر قدرت حرکت کند در امتداد محور Y. هر سر قدرت دارای یک سر قدرت حفاری است.حرکت گانتری توسط موتورهای سرو به دست می آید که پیچ های توپ را از طریق اتصال دقیق هدایت می کند.

3. "سعد متحرک"
صندلی متحرک یک قطعه ساختاری از آهن ریخته شده دقیق است. آن را با دو اسلاید راهنمای سخت CNC با بار بالا، یک جفت پیچ توپ دقیق،و یک Reducer سیاره ای با دقت بالا متصل به یک سرو موتور. این باعث می شود که سر حفاری در امتداد محور Z حرکت کند ، که باعث پیشرفت سریع ، تغذیه ، عقب نشینی سریع و توقف اقدامات می شود. همچنین دارای عملکرد شکستن تراشه اتوماتیک ، حذف تراشه و توقف است.

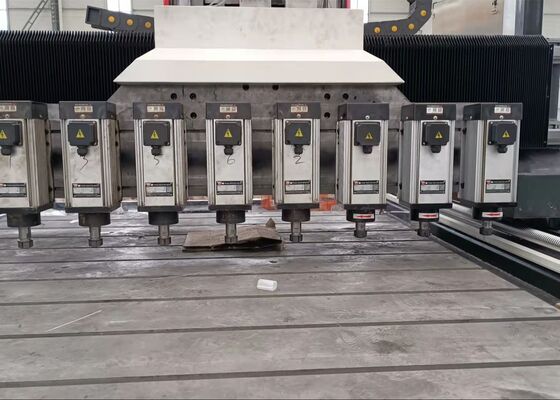

4. سر قدرت حفاری:
سر قدرت حفاری از یک موتور چرخ دار سه فاز اختصاصی استفاده می کند که مستقیماً یک چرخ دار دقیق را هدایت می کند. چرخ دار از یک پرتوی زاویه ای ژاپنی پنج ردیف استفاده می کند (سه جلو،دو عقب) برای دستیابی به تنظیم سرعت بدون گام. تغذیه توسط یک موتور سرو و پیچ توپ هدایت می شود. محور های X و Y می توانند با استفاده از کنترل نیمه بسته بسته شوند و عملکردهای مداخله خطی و دایره ای را امکان پذیر کنند.انتهای پیچ یک نگهدارنده ابزار اورژانس است.
