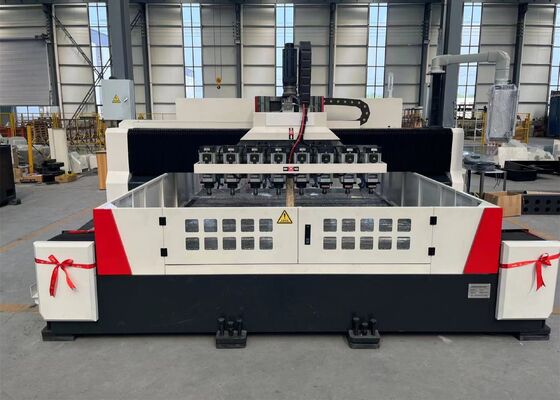

مدل 2020ER25 ماشین حفاری CNC برای صفحه های نازک

دستگاه حفاری گانتری صفحه نمایش CNC مدل 2020ER25 برای صفحات نازک

کاربردها:

این دستگاه عمدتاً برای حفاری کارآمد قطعات کار مانند صفحات غربال و صفحات نازک در محدوده ضخامت مؤثر آنها استفاده می شود. می تواند سوراخ های عبوری را در قطعات تک ماده ای و کامپوزیتی حفاری کند. فرآیند ماشینکاری به صورت دیجیتالی کنترل می شود و کار با آن بسیار راحت است. این دستگاه تولید خودکار، با دقت بالا، متنوع و انبوه را امکان پذیر می سازد.

پیکربندی پارامتر:

ساختار دستگاه:

عمدتاً از میز کار، گانتری متحرک، زین متحرک، سرهای مته متعدد، دستگاه روانکاری خودکار، دستگاه های حفاظتی، دستگاه خنک کننده چرخشی، سیستم کنترل دیجیتال و سیستم الکتریکی تشکیل شده است. این دستگاه با پشتیبانی و هدایت جفت ریل های غلتکی و رانده شدن توسط جفت پیچ های سربی دقیق، دارای دقت موقعیت یابی و تکرارپذیری بالایی است.

1. میز کار:

بدنه و میز کار از چدن خاکستری (HT250) ریخته گری یکپارچه هستند، پس از عملیات حرارتی ثانویه و پیرسازی ماشین کاری شده اند که منجر به استحکام دینامیکی و استاتیکی عالی و عدم تغییر شکل می شود. سطح میز کار دارای شیارهای T ماشین کاری شده دقیق و با چیدمان منطقی برای بستن قطعه کار است. یک جفت ریل خطی با دقت بالا در هر طرف پایه بدنه نصب شده است که توزیع یکنواخت نیرو بر روی لغزنده های ریل را تضمین می کند و استحکام دستگاه و مقاومت کششی و فشاری آن را به طور قابل توجهی بهبود می بخشد. سیستم درایو از موتور سروو AC و یک جفت پیچ توپ دقیق برای درایو دو طرفه استفاده می کند که امکان حرکت گانتری را در جهت محور Y فراهم می کند. پیچ های قابل تنظیم در سطح زیرین بدنه برای تنظیم آسان سطح بدنه و میز کار توزیع شده اند.

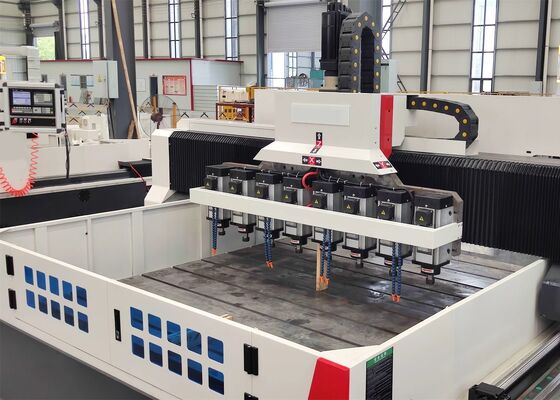

2. گانتری متحرک:
گانتری متحرک از چدن خاکستری (HT250) ریخته گری و ماشین کاری شده است. جلوی گانتری مجهز به دو جفت ریل خطی غلتکی با ظرفیت بار بالا، دو مجموعه جفت پیچ توپ دقیق و دو موتور سروو است که امکان حرکت لغزنده سر مته را در امتداد محور Y فراهم می کند. هر لغزنده سر مته مجهز به یک سر مته است. حرکت گانتری توسط موتورهای سروو که پیچ های توپ را از طریق کوپلینگ های دقیق می رانند، حاصل می شود.

3. زین متحرک
زین متحرک یک قطعه ساختاری چدن دقیق است. این زین مجهز به دو لغزنده راهنمای سخت شده CNC با ظرفیت بار بالا، یک جفت پیچ توپ دقیق و یک کاهنده سیاره ای با دقت بالا متصل به یک موتور سروو است. این امر سر مته را در امتداد محور Z حرکت می دهد و امکان پیشروی سریع، تغذیه، عقب نشینی سریع و توقف را فراهم می کند. همچنین دارای عملکردهای خودکار شکستن تراشه، حذف تراشه و مکث است.

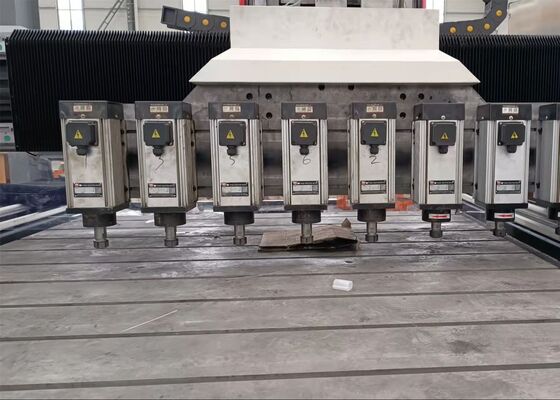

4. سر مته:
سر مته از یک موتور اسپیندل سه فاز اختصاصی استفاده می کند که مستقیماً یک اسپیندل دقیق را می راند. اسپیندل از بلبرینگ تماس زاویه ای پنج ردیفه ژاپنی (سه جلو، دو عقب) برای دستیابی به تنظیم سرعت بدون پله استفاده می کند. تغذیه توسط یک موتور سروو و پیچ توپ رانده می شود. محورهای X و Y می توانند به هم متصل شوند و از کنترل نیمه بسته استفاده کنند و عملکردهای درون یابی خطی و دایره ای را امکان پذیر می سازند. انتهای اسپیندل یک نگهدارنده ابزار ER است.
