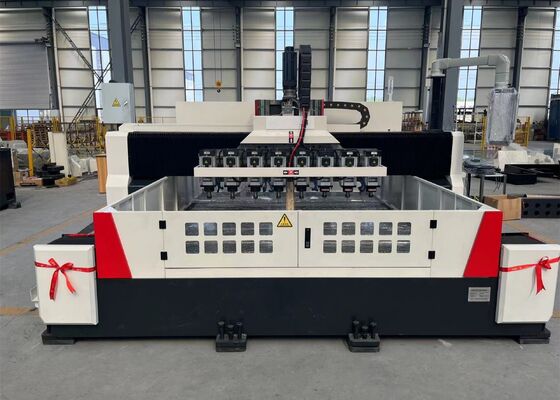

دستگاه حفاری دروازه ای CNC با سرعت بالا برای سوراخ مخروطی اسپیندل صفحه غربال ER20

دستگاه حفاری گانتری CNC پرسرعت برای سوراخ مخروطی اسپیندل ER20 صفحه الک

کاربردها:

این دستگاه عمدتاً برای حفاری با راندمان بالا قطعات کاری مانند صفحات الک و صفحات نازک در محدوده ضخامت قابل استفاده طراحی شده است. این دستگاه قادر به تولید سوراخ‌های عبوری در قطعات تک ماده‌ای و کامپوزیت است. عملیات ماشین‌کاری از طریق یک سیستم دیجیتال کنترل می‌شود که فرآیند عملیاتی کاربرپسند و مدیریت تولید کارآمد را فراهم می‌کند. این تجهیزات برای تولید خودکار، با دقت بالا، چند مشخصه و حجم بالا مناسب است.

پیکربندی پارامتر:

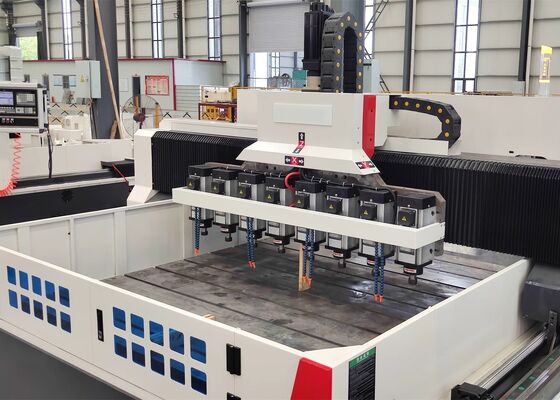

ساختار دستگاه:

دستگاه عمدتاً از میز کار، گانتری متحرک، زین متحرک، چندین هد حفاری، سیستم روانکاری خودکار، مجموعه های حفاظتی، سیستم خنک کننده چرخشی، سیستم کنترل CNC دیجیتال و سیستم کنترل الکتریکی تشکیل شده است. مجموعه های ریل راهنمای خطی غلتشی پشتیبانی ساختاری و هدایت را فراهم می کنند، در حالی که مجموعه های پیچ توپی دقیق انتقال حرکت دقیق را فراهم می کنند و دقت موقعیت یابی بالا و تکرارپذیری را در طول فرآیند ماشین کاری تضمین می کنند.

1. میز کار:
بدنه دستگاه و میز کار به صورت ریخته گری یکپارچه چدن خاکستری (HT250) ساخته می شوند. پس از انجام عملیات حرارتی ثانویه و پیرسازی، قطعات با دقت ماشین کاری می شوند تا استحکام استاتیکی و دینامیکی برجسته ای حاصل شود و در عین حال پایداری ابعادی عالی و مقاومت در برابر تغییر شکل حفظ شود. سطح میز کار با دقت پرداخت شده و دارای شیارهای T به طور سیستماتیک چیده شده برای بستن کارآمد و ایمن قطعه کار است. دو ریل راهنمای خطی با دقت بالا در هر طرف پایه بدنه نصب شده اند که توزیع بار متعادل را در سراسر لغزنده های راهنما فراهم می کنند و استحکام ساختاری، استحکام کششی و استحکام فشاری ابزار ماشین را به طور قابل توجهی افزایش می دهند. مکانیزم محرکه از یک موتور سروو AC همراه با یک مجموعه پیچ توپی دقیق در پیکربندی محرک دو طرفه استفاده می کند که حرکت پایدار و دقیق گانتری را در امتداد محور Y امکان پذیر می کند. پیچ های تراز قابل تنظیم به طور مساوی در زیر بدنه قرار گرفته اند که امکان تنظیم راحت سطح و تراز بدنه و میز کار را فراهم می کند.

2. گانتری متحرک:
گانتری متحرک از چدن خاکستری (HT250) از طریق ریخته گری و ماشین کاری دقیق تولید می شود و یک پایه ساختاری محکم و سفت و سخت را فراهم می کند. قسمت جلوی گانتری مجهز به دو مجموعه ریل راهنمای خطی غلتشی با ظرفیت بار بالا، دو مجموعه پیچ توپی دقیق و دو موتور سروو است که امکان حرکت دقیق لغزنده های هد را در امتداد محور Y فراهم می کند. هر لغزنده هد مجهز به یک هد حفاری مجزا برای عملیات ماشین کاری است. حرکت گانتری توسط موتورهای سروو از طریق کوپلینگ های دقیق که حرکت را به مجموعه های پیچ توپی منتقل می کنند، هدایت می شود و حرکت روان، انتقال قابل اعتماد و موقعیت یابی دقیق را تضمین می کند.

3. زین متحرک:
زین متحرک یک مجموعه ساختاری چدن دقیق است که برای ارائه پشتیبانی پایدار و موقعیت یابی دقیق برای هد حفاری مهندسی شده است. این دستگاه مجهز به دو لغزنده راهنمای سخت شده CNC با ظرفیت بار بالا، یک مجموعه پیچ توپی دقیق و یک کاهنده سیاره ای با دقت بالا متصل به یک موتور سروو است. این پیکربندی انتقال، هد حفاری را در امتداد محور Z هدایت می کند و از نزدیک شدن سریع، تغذیه کنترل شده، عقب نشینی سریع و عملیات توقف پشتیبانی می کند. همچنین شامل عملکردهای خودکار شکستن تراشه، حذف تراشه و مکث است که پیوستگی ماشین کاری و راندمان عملیاتی را بهبود می بخشد.

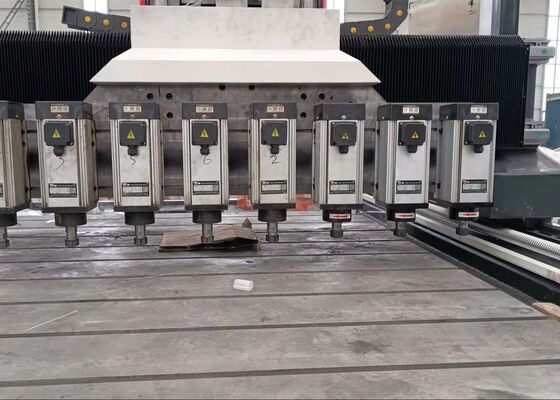

4. هد حفاری:
هد حفاری مجهز به یک موتور اسپیندل سه فاز اختصاصی است که مستقیماً مجموعه اسپیندل دقیق را به حرکت در می آورد. اسپیندل توسط یک پیکربندی بلبرینگ مخروطی زاویه ای ژاپنی پنج ردیفه پشتیبانی می شود که شامل سه بلبرینگ در جلو و دو بلبرینگ در عقب است و پشتیبانی پایدار اسپیندل را فراهم می کند و امکان تنظیم سرعت بدون پله را فراهم می کند. مکانیزم تغذیه توسط یک موتور سروو همراه با یک مجموعه پیچ توپی دقیق هدایت می شود و حرکت تغذیه دقیق و پاسخگو را تضمین می کند. سیستم های محور X و Y از حرکت هماهنگ تحت کنترل نیمه حلقه بسته پشتیبانی می کنند و به دستگاه اجازه می دهند تا عملیات درون یابی خطی و دایره ای را انجام دهد. پوزه اسپیندل مجهز به نگهدارنده ابزار ER برای بستن ایمن و دقیق ابزارهای حفاری است.
