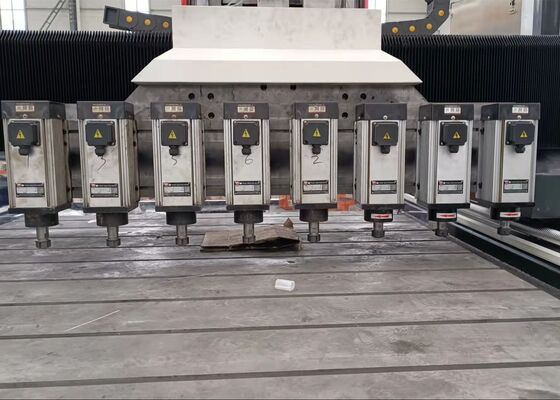

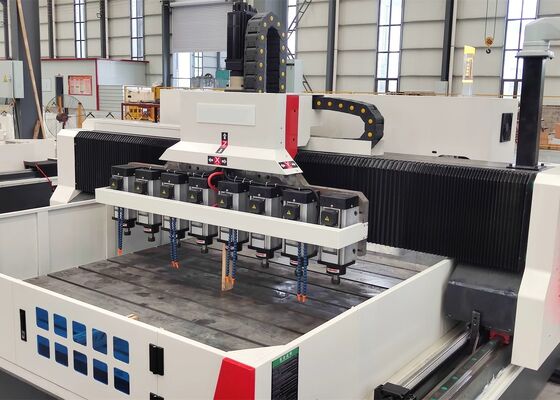

ماشین حفاری صفحه ی سی ان سی سی و سی و سی و سی 13pcs سر قدرت حفاری رم کششی عمودی

دستگاه حفاری صفحه الک CNC با 13 عدد سر مته عمودی کشویی

کاربردها:

این دستگاه عمدتاً برای حفاری با راندمان بالا قطعات کار مانند صفحات سوراخ‌دار و ورق‌های فولادی نازک در محدوده ضخامت مؤثر مشخص شده طراحی شده است. این دستگاه قادر به ماشین‌کاری سوراخ‌های عبوری در قطعات تک‌ماده و کامپوزیت است. کل فرآیند ماشین‌کاری از طریق یک سیستم CNC دیجیتال کنترل می‌شود که عملکرد راحت را فراهم می‌کند و از تولید خودکار، با دقت بالا، چند محصولی و با حجم بالا پشتیبانی می‌کند.

پیکربندی پارامتر:

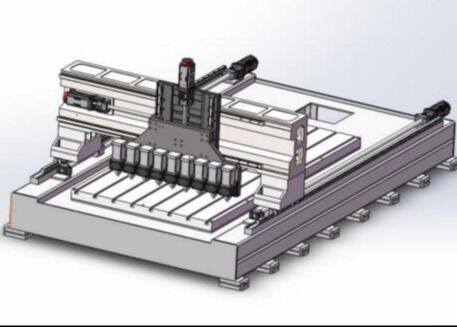

ساختار دستگاه:

دستگاه عمدتاً از میز کار، گانتری متحرک، زین متحرک، چندین سر مته حفاری، سیستم روانکاری خودکار، دستگاه‌های حفاظتی، سیستم خنک کننده چرخه‌ای، سیستم کنترل CNC و سیستم الکتریکی تشکیل شده است. محورها توسط ریل‌های خطی غلتکی پشتیبانی و هدایت می‌شوند و توسط مجموعه‌های پیچ توپی دقیق به حرکت در می‌آیند که دقت موقعیت یابی و تکرارپذیری عالی را فراهم می‌کند.

1. دستگاه‌های روانکاری خودکار و حفاظتی:

دستگاه مجهز به سیستم روانکاری خودکار توزیع فشار حجمی ساخت تایوان است که به طور خودکار روان کننده را به اجزای متحرک حیاتی از جمله ریل‌ها، پیچ‌های سربی و چرخ دنده‌ها می‌رساند و روانکاری جامع را بدون مناطق مرده تضمین می‌کند و عمر مفید دستگاه را به طور مؤثر افزایش می‌دهد. پوشش‌های حفاظتی ضد گرد و غبار بر روی مجموعه‌های محور X و Y نصب شده‌اند، در حالی که بافل‌های حفاظتی ضد پاشش در اطراف میز کار قرار گرفته‌اند تا حفاظت عملیاتی را افزایش دهند.

2. سیستم CNC مطلق گذرگاه Keyuan یکپارچه

این تجهیز از یک سیستم CNC اختصاصی Keyuan که برای کاربردهای حفاری و فرز CNC توسعه یافته است، استفاده می‌کند. سیستم درایو از موتورهای سروو مطلق با دقت بالا برای دستیابی به کنترل حرکت دقیق و قابل اعتماد استفاده می‌کند. این سیستم مجهز به رابط ارتباطی RS232، نمایشگر رنگی، رابط کاربری به زبان چینی و پشتیبانی از ورودی داده USB محلی و خارجی است که مدیریت برنامه و انتقال داده راحت را فراهم می‌کند.

3. عملکرد حافظه قطع برق:

در صورت قطع ناگهانی برق یا سایر توقف‌های عملیاتی، عملکرد حافظه قطع برق به اپراتور اجازه می‌دهد تا به سرعت موقعیت ماشین‌کاری مربوط به آخرین سوراخ تکمیل شده را شناسایی و بازیابی کند. این ویژگی زمان بازیابی موقعیت را کاهش می‌دهد و اجازه می‌دهد تولید به طور مؤثر از نقطه ماشین‌کاری مناسب از سر گرفته شود.

4. تداخل سنج لیزری:

یک تداخل سنج لیزری RENISHAW از انگلستان برای کالیبراسیون دقیق دستگاه استفاده می‌شود. این دستگاه خطاهای گام، لقی، دقت موقعیت یابی و تکرارپذیری را به دقت اندازه‌گیری و جبران می‌کند و در نتیجه عملکرد دینامیکی و استاتیکی دستگاه و همچنین دقت کلی ماشین‌کاری را حفظ می‌کند. بازرسی Ballbar: هر دستگاه با استفاده از سیستم Ballbar RENISHAW از انگلستان برای ارزیابی دایره‌ای بودن و دقت هندسی بازرسی می‌شود. همچنین تست‌های برش درون‌یابی دایره‌ای برای تأیید دقت ماشین‌کاری سه بعدی و عملکرد دایره‌ای انجام می‌شود و کیفیت ثابت دستگاه و دقت قابل اعتماد در کاربردهای عملی را تضمین می‌کند.
