ماشین حفاری CNC با دقت بالا برای ساخت فولاد ساختاری
معرفی محصول:

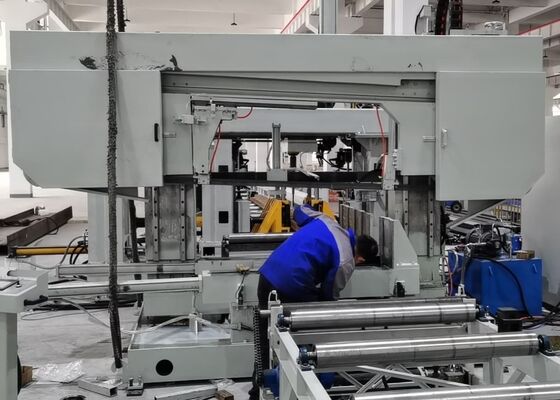

ماشین حفاری H-Beam CNC به طور خاص برای حفاری دقیق، ضربه زدن، علامت گذاری و کنده شدن H-Beams، فولاد کانال، فولاد زاویه ای و سایر پروفایل های فولادی ساختاری طراحی شده است.این به طور گسترده ای در ساخت سازه های فولادی برای ساختمان های تجاری استفاده می شود، پارکینگ ها، برج های انتقال، چارچوب های شبکه ای، پل ها و طیف گسترده ای از پروژه های ساختمانی سنگین فولاد.
1یک سیستم ماشینکاری CNC با عملکرد بالا که به طور خاص برای صنعت فولاد ساختاری طراحی شده است.
2قادر به حفاری همزمان سه طرفه بر روی H-beam و بخش های کانال، ارائه دقت ماشینکاری برجسته، سازگاری فرآیند، و بهره وری تولید بالا.
3مجهز به هفت محور کنترل شده CNC برای تحقق تغذیه مواد کاملا خودکار، موقعیت و عملیات ماشینکاری.
4. کاملا با فرمت های فایل AutoCAD و DSTV سازگار است، اجازه تشخیص خودکار نقشه های مهندسی و تولید مستقیم برنامه های ماشینکاری را می دهد.
پارامترهای محصول:
| مدل |
BHD1000/3 |
| H محدوده عرض پرتو (ملی متر) |
100 تا 1000 |
| H محدوده ارتفاع پرتو (ملی متر) |
100 تا 500 |
| محدوده عرض فولاد کانال (ملی متر) |
100 تا 1000 |
| محدوده ارتفاع فولاد کانال (ملی متر) |
100 تا 250 |
| حداکثر ضخامت قطعه (ملی متر) |
80 |
| حداکثر طول قطعه کار (m) |
12 یا 15 (اختیاری) |
| مقدار محور حفاری. |
کل 3 اسپندل، یک اسپندل در واحد بالا، سمت چپ و سمت راست به ترتیب |
| پیچ سوراخ پیچ |
BT2مدیریتی |
| حداکثر قطر حفاری (ملی متر) |
40 |
| قدرت موتور اسپیندل (kW) |
یَهُوَه، ۱/۱ |
| سرعت اسپندل (r/min) |
100 تا 3000 |
| سرعت تغذیه اسپندل (m/min) |
0 تا 10 |
| سرعت تغذیه در محور X (m/min) |
0 تا 20 |
| مقدار مجله ابزار |
3 |
| نوع و ظرفیت مجله ابزار |
نوع ردیف، 3x4 (اختیاری) |
| واحد علامت گذاری (اختیاری) |
تایپ دیسک، 36 کاراکتر، اندازه کاراکتر Φ10mm |
| سیستم CNC |
آلمانی، ژاپن، چین |
| روش خنک کننده |
خنک کننده اسپری، خنک کننده داخلی + خنک کننده خارجی |
| اندازه کل ماشین (m) |
حدود 33×5.5×35 |
| کل قدرت ((kW) |
حدود 60 |
| پارامترهای فوق می توانند با توجه به نیازهای خاص مشتری تنظیم و تغییر کنند. |
مشخصات محصول:
1. سیستم تغذیه مواد یک ماشین گیربکس کنترل شده CNC را به کار می گیرد که توسط موتورهای سرو با عملکرد بالا هدایت می شودارائه حمل و نقل سریع قطعه کار همراه با دقت موقعیت بندی برجسته و تکرار پذیری در طول چرخه ماشینکاری.
2سه واحد فولادی دقیق BT40 با سرعت بالا برای ماشینکاری همزمان سه طرف بخش های H-beam ترتیب داده شده است.پشتیبانی از حفاری کربید با مایع خنک کننده از طریق پیچ و سرعت پیچ تا 3،000 rpm، این سیستم بهره وری حفاری برتر، کیفیت سوراخ عالی، و از بین بردن تراشه موثر از طریق یک کانویر تراشه زنجیره ای یکپارچه را ارائه می دهد.
3این ماشین دارای یک سیستم خنک کننده پیشرفته حداقل مقدار روغن (MQL) است که از تحویل خنک کننده داخلی و خارجی پشتیبانی می کند.هر مجموعه اسپندل مجهز به یک نوزل اسپری خارجی مستقل و یک رابط خنک کننده داخلی است، اجازه می دهد تا اپراتورها برای انتخاب خنک کننده داخلی، خنک کننده خارجی، یا حالت خنک کننده ترکیبی با توجه به نیازهای خاص ماشینکاری.
4یک متبادل ابزار خودکار (ATC) اختیاری برای انجام جایگزینی ابزار کاملا خودکار بدون کمک دستی در دسترس است، به طور قابل توجهی زمان تغییر را کاهش می دهد، به حداقل رساندن زمان بیکار ماشین،و بهبود کل بهره وری تولید.
5. یک سیستم علامت گذاری دیسک چرخشی هیدرولیک CNC اختیاری می تواند در دستگاه گنجانده شود. توسط یک موتور servo دقیق هدایت می شود، دیسک علامت گذاری به طور خودکار بین 36 کاراکتر قابل انتخاب،فراهم کردن سریع، علامت گذاری شناسایی دقیق و قابل تکرار برای اجزای فولادی ساختاری.
6. عملکردهای خودکار نوشتن و ضربه زدن عملیات ترتیب دستی معمولی را از بین می برد. واحد نوشتن به طور دقیق خطوط مرجع جوشکاری را در هر دو فلنج و شبکه های H-beam نشان می دهد.در حالی که عملکرد ضربه زدن به طور مستقیم حفره های رشته ای را در اعضای ساختاری تولید می کند، افزایش دقت ماشینکاری، کاهش نیروی کار و افزایش کارایی تولید.
7در طول تغذیه مواد و ماشینکاری، بلند کردن قطعه کار، موقعیت جانبی، کلیمپ کردن، قفل کردن و آزاد کردن همه هیدرولیک هستند.این سیستم کاملا هیدرولیک نگهدارنده کار اطمینان از تثبیت مواد امن، ثبات فوق العاده ماشینکاری، و عملکرد قابل اعتماد در طول تولید مداوم.
8سیستم کنترل یک کامپیوتر صنعتی را با یک پلت فرم CNC مبتنی بر PLC با استفاده از اجزای با کیفیت بالا از تولید کنندگان شناخته شده بین المللی ادغام می کند.روش های برنامه نویسی چندگانه پشتیبانی می شود، در حالی که داده های ماشینکاری تولید شده از فایل های AutoCAD، TEKLA Structures، DXF و DSTV می توانند به طور مستقیم وارد شوند، روند برنامه نویسی را ساده تر می کنند و کارایی مدیریت تولید را بهبود می بخشند.

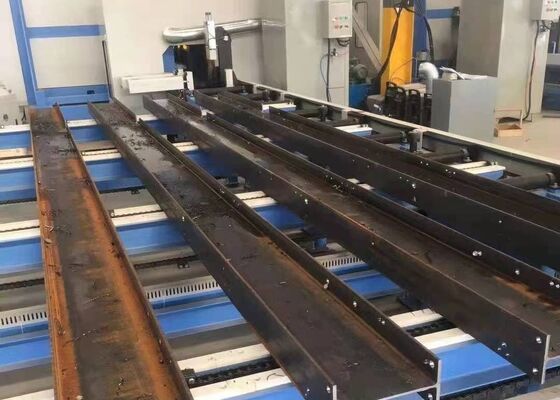

قطعات کاری نشان دهنده شامل نمونه های استاندارد H-beam با پهنای فلنج و ضخامت های مختلف، همراه با نمونه های فولاد کانال با مشخصات مختلف،ارائه یک نمایش جامع از عملکرد ماشین آلاتاین نمونه های نمایان به وضوح نشان دهنده موقعیت دقیق سوراخ، سوراخ های رشته ای با کیفیت بالا و نتایج مشخص و مشخصی هستند، که به مشتریان، مهندسان،و بازرسان کیفیت برای ارزیابی دقیق دقت ماشین آلات، سازگاری پردازش، و قابلیت اطمینان تولید در شرایط عملی عملی.

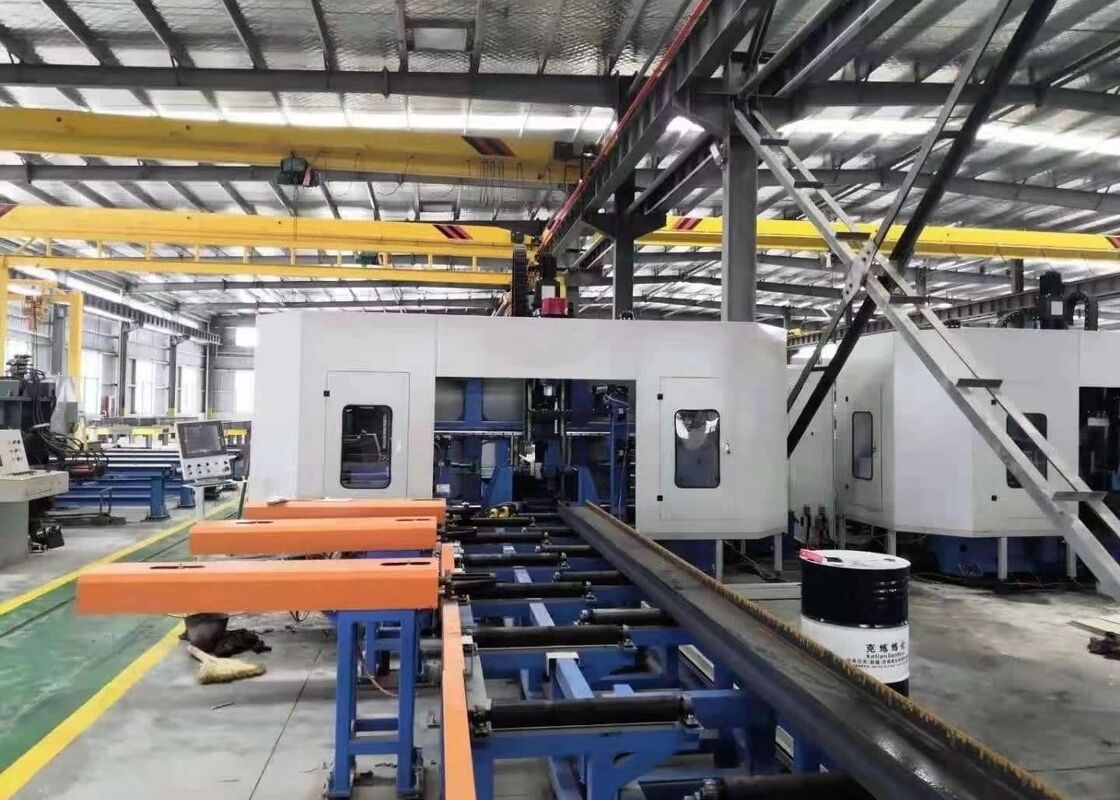

ماشین حفاری ، علامت گذاری و ضربه زدن با سرعت بالا CNC در کارخانه های ساختاری فولاد ، مهندسی پل و سایر صنایع ساخت فولاد سنگین به طور گسترده ای استفاده می شود.در کارخانه های فولاد، این تجهیزات حفاری، ضربه زدن، علامت گذاری و کپی کردن با دقت بالا را بر روی H-beams استفاده می شود که برای چارچوب های ساختاری، ستون ها و سیستم های پشتیبانی استفاده می شود.تامین قطعات دقیق برای مونتاژ کارآمد و عملکرد ساختاری قابل اعتماددر پروژه های ساخت پل، آن را فراهم می کند ماشینکاری دقیق از اعضای H-beam، بهبود دقت اتصال، یکپارچگی ساختاری، و عملکرد تحمل بار طولانی مدت.با ترکیب کارایی بالای ماشین آلات، دقت فوق العاده و ثبات عملیاتی قابل اعتماد، این ماشین یک راه حل تولیدی ایده آل برای تولید سازه های فولادی مدرن و ساخت زیرساخت های بزرگ است.
