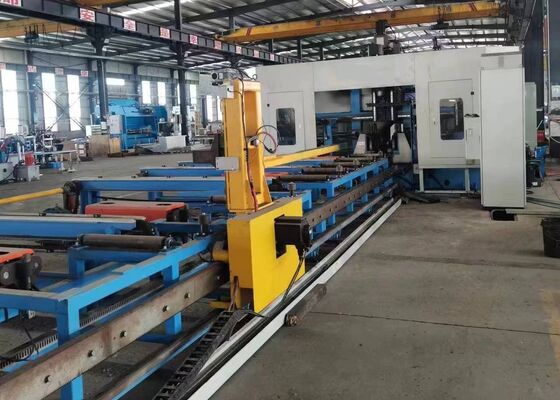

40mm Max. قطر حفاری ماشین CNC سرعت بالا H-Beam حفاری برای بخش کانال
معرفی محصول:
ماشین حفاری H-Beam CNC به طور خاص برای حفاری دقیق، ضربه زدن، علامت گذاری و کپی کردن H-beams، بخش های کانال، فولاد زاویه ای و سایر اعضای فولادی ساختاری ساخته شده است.این به طور گسترده ای در ساخت سازه های فولادی برای ساختمان های تجاری استفاده می شود، امکانات پارکینگ، برج های انتقال، سازه های شبکه ای، پل ها و انواع پروژه های ساختمانی فولادی سنگین.
1یک راه حل ماشینکاری CNC با عملکرد بالا که به طور خاص برای صنعت فولاد ساختاری توسعه یافته است.
2. به طور همزمان انجام حفاری در سه طرف H-beam و بخش کانال، اطمینان از دقت ماشینکاری استثنایی، ثبات و بهره وری تولید.
3مجهز به هفت محور کنترل شده CNC برای دستیابی به تغذیه مواد کاملا خودکار، موقعیت و عملیات ماشینکاری.
4کاملا با فرمت فایل های AutoCAD و DSTV سازگار است، اجازه می دهد تا تشخیص خودکار نقشه های قطعه کار و تبدیل مستقیم به برنامه های ماشینکاری.
پارامترهای محصول:
| مدل |
BHD1000/3 |
| H محدوده عرض پرتو (ملی متر) |
100 تا 1000 |
| H محدوده ارتفاع پرتو (ملی متر) |
100 تا 500 |
| محدوده عرض فولاد کانال (ملی متر) |
100 تا 1000 |
| محدوده ارتفاع فولاد کانال (ملی متر) |
100 تا 250 |
| حداکثر ضخامت قطعه (ملی متر) |
80 |
| حداکثر طول قطعه کار (m) |
12 یا 15 (اختیاری) |
| مقدار محور حفاری. |
کل 3 اسپندل، یک اسپندل در واحد بالا، سمت چپ و سمت راست به ترتیب |
| پیچ سوراخ پیچ |
BT2مدیریتی |
| حداکثر قطر حفاری (ملی متر) |
40 |
| قدرت موتور اسپیندل (kW) |
یَهُوَه، ۱/۱ |
| سرعت اسپندل (r/min) |
100 تا 3000 |
| سرعت تغذیه اسپندل (m/min) |
0 تا 10 |
| سرعت تغذیه در محور X (m/min) |
0 تا 20 |
| مقدار مجله ابزار |
3 |
| نوع و ظرفیت مجله ابزار |
نوع ردیف، 3x4 (اختیاری) |
| واحد علامت گذاری (اختیاری) |
تایپ دیسک، 36 کاراکتر، اندازه کاراکتر Φ10mm |
| سیستم CNC |
آلمانی، ژاپن، چین |
| روش خنک کننده |
خنک کننده اسپری، خنک کننده داخلی + خنک کننده خارجی |
| اندازه کل ماشین (m) |
حدود 33×5.5×35 |
| کل قدرت ((kW) |
حدود 60 |
| پارامترهای فوق می توانند با توجه به نیازهای خاص مشتری تنظیم و تغییر کنند. |
مشخصات محصول:
1. سیستم تغذیه مواد از یک ماشین کلیمپ کنترل شده توسط CNC استفاده می کند که توسط موتورهای سرو با عملکرد بالا هدایت می شود ،ارائه حمل و نقل سریع مواد همراه با دقت موقعیت بندی برجسته و تکرار پذیری در طول چرخه ماشینکاری.
2. سه چرخ دقيق سرعت بالا BT40 برای پردازش همزمان سه سطح قطعات H-beam تنظیم شده است.پشتیبانی از حفاری کربید با یک منبع خنک کننده داخلی و سرعت پیچ تا 3،000 rpm، این سیستم بهره وری حفاری برتر، کیفیت سوراخ عالی و تخلیه تراشه موثر از طریق یک کانویر تراشه زنجیره ای یکپارچه را ارائه می دهد.
3سیستم خنک کننده شامل تکنولوژی پیشرفته حداقل مقدار روانکاری (MQL) است که از حالت های خنک کننده داخلی و خارجی پشتیبانی می کند.هر مجموعه اسپندل مجهز به یک نوزل خنک کننده خارجی مستقل و یک رابط خنک کننده داخلی است، اجازه می دهد تا انتخاب انعطاف پذیر از خنک سازی داخلی، خنک سازی خارجی، یا عملیات ترکیبی برای مناسب کردن کاربردهای مختلف ماشینکاری.
4. یک سیستم جایگزین ابزار خودکار (ATC) اختیاری امکان جایگزینی ابزار کاملا خودکار بدون مداخله دستی را فراهم می کند.به طور قابل توجهی کاهش زمان غیر تولیدی در حالی که بهبود کلی بهره وری ماشینکاری و ظرفیت تولید.
5. یک واحد علامت گذاری دیسک هیدرولیک CNC اختیاری می تواند در سیستم ادغام شود. توسط یک موتور servo دقیق هدایت می شود، دیسک علامت گذاری به طور خودکار از 36 کاراکتر مختلف انتخاب می کند، ارائه سریع,علامت گذاری دقیق و ثابت برای اجزای ساختاری.
6. توابع خودکار نوشتن و ضربه زدن عملیات ترتیب دستی معمولی را از بین می برد. سیستم نوشتن به دقت خطوط مرجع جوش را در فلنج ها و شبکه های H-beam تولید می کند.در حالی که عملکرد ضربه زدن به طور مستقیم ماشین آلات سوراخ های رشته ای بر روی اعضای ساختاری، بهبود دقت ماشینکاری، کاهش نیاز به نیروی کار و افزایش کارایی تولید.

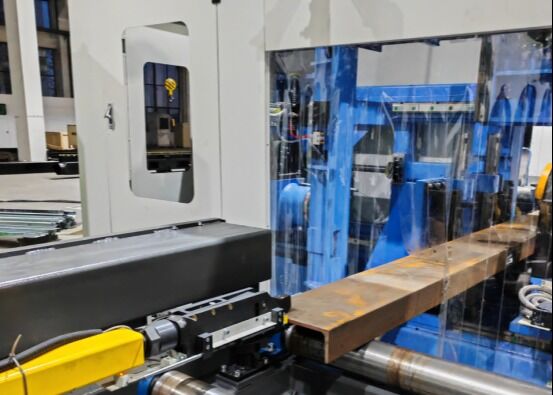

7. در طول هر دو مواد تغذیه و عملیات ماشینکاری، workpiece بلند کردن، موقعیت جانبی، clamping، قفل و آزاد کردن همه هیدرولیکی اجرا می شود، اطمینان از دستکاری workpiece امن،شرایط ماشینکاری پایدار، و عملکرد تولید بسیار قابل اطمینان.
8سیستم کنترل شامل یک کامپیوتر صنعتی است که با یک پلت فرم CNC مبتنی بر PLC با استفاده از اجزای برتر از تولید کنندگان شناخته شده بین المللی ادغام شده است.روش های برنامه نویسی چندگانه پشتیبانی می شود، در حالی که داده های ماشینکاری تولید شده از فایل های AutoCAD، TEKLA Structures، DXF و DSTV می توانند به طور مستقیم وارد شوند، روش های برنامه نویسی را ساده تر می کنند و کارایی مدیریت تولید را افزایش می دهند.
قطعات کاری نشان دهنده شامل نمونه های استاندارد H-beam با عرض های مختلف فلنج و ضخامت های تار، همراه با نمونه های فولادی کانال با ابعاد مختلف،به طور جامع نشان دادن قابلیت های ماشین آلاتاین نمونه های نمایان به وضوح نشان دهنده موقعیت دقیق سوراخ، سوراخ های خروجی با کیفیت بالا و نتایج مشخص و قابل خواندن علامت گذاری هستند، که به مشتریان، مهندسان،و پرسنل بازرسی برای ارزیابی دقیق دقت ماشین آلات، سازگاری پردازش، و عملکرد عملیاتی کلی در شرایط تولید واقعی.
ماشین حفاری، علامت گذاری و ضربه زدن با سرعت بالا CNC H-Beam به طور گسترده ای در تاسیسات ساختاری فولاد، پروژه های مهندسی پل،و سایر صنایع ساختمانی سنگین فولاددر کارگاه های فولاد ساز، این دستگاه حفاری دقیق، ضربه زدن، علامت گذاری و کنده کردن بُر های H را که در چارچوب های ساختاری و سیستم های پشتیبانی استفاده می شوند، انجام می دهد.ارائه قطعات دقیق برای مونتاژ کارآمد و عملکرد ساختاری قابل اعتماددر کاربردهای ساخت پل، این ماشین ماشینکاری دقیق اعضای H-beam را ارائه می دهد، کیفیت اتصال، قدرت ساختاری و قابلیت تحمل بار طولانی مدت را بهبود می بخشد.ترکیب دقت فوق العاده ماشینکاری، بهره وری تولید بالا، و عملکرد عملیاتی قابل اعتماد
