مدل BHD700 Cnc I لیوان حفاری ماشین برش خط Φ5 φ30mm قطر سوراخ چرخ اصلی

مدل BHD700 Cnc I Beam Drilling Machine Line φ5~φ30mm قطر سوراخ اصلی اسپیندل

صنعت کاربرد:

این ماشین ابزار به طور خاص برای عملیات حفاری بر روی فولاد H شکل طراحی شده است. دارای سه دوک حفاری با سرعت بالا و دقیق برای اجرای حفاری قطعه کار، ارائه دقت ماشینکاری فوق العاده و تسهیل عملیات کاربر پسند. به عنوان یک دارایی حیاتی با راندمان بالا در صنعت سازه های فولادی، کاربرد گسترده ای در پروژه های ساختمانی، مهندسی پل، برج های انتقال، چارچوب های شبکه و سایر بخش های مرتبط پیدا می کند.

مشخصات:

اجزای خط ماشین حفاری CNC

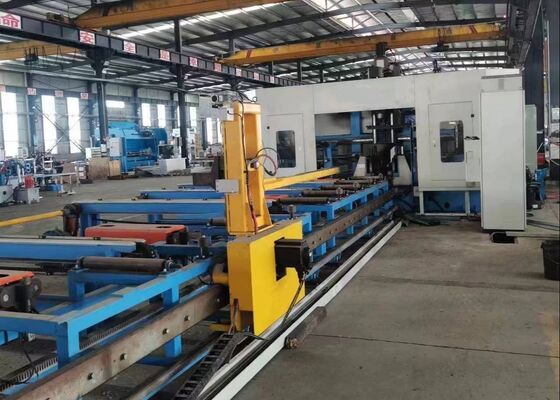

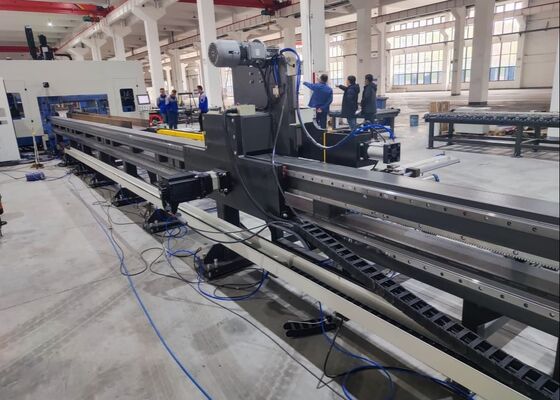

خط ماشین حفاری CNC در درجه اول از اجزای حیاتی، از جمله قاب اصلی دستگاه، مکانیسم تغذیه CNC، نوار نقاله خروجی، واحد خنک کننده، سیستم هیدرولیک، سیستم پنوماتیک، سیستم روانکاری، سیستم الکتریکی و یک چرخ دستی جمع آوری مواد تشکیل شده است. این خط تولید از پیکربندی بستر ثابت در ارتباط با ساختار متحرک تکیه‌گاه قطعه کار استفاده می‌کند. عملکرد حفاری سه بعدی ارائه شده توسط این ترتیب، گردش کار تولید کاملاً خودکار را امکان پذیر می کند، در نتیجه عملکرد تولید کارآمد و سازگار را تضمین می کند.

1. بدنه ماشین اصلی

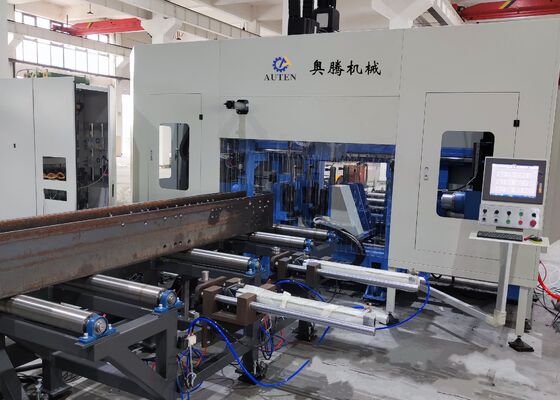

بدنه اصلی دستگاه اصولاً از یک پایه، یک تخت، یک میز کشویی متحرک، یک هد استوک، یک دستگاه گیره بالایی، یک دستگاه گیره جانبی و یک محفظه ابزار ردیفی تشکیل شده است. این بستر با استحکام و پایداری فوق العاده مشخص می شود و آن را قادر می سازد نیروها و ارتعاشات ایجاد شده در طول عملیات ماشینکاری با سرعت بالا را تحمل کند. این استحکام ساختاری تضمین می کند که ماشین دقت ماشینکاری ثابت را در تمام مراحل کار حفظ می کند.

2. سیستم خنک کننده

مته از طریق یک روش خنک کننده آئروسل خنک می شود که از طریق استفاده ترکیبی از هوای فشرده و آب خنک کننده انجام می شود. این روش مزایایی مانند کاهش مصرف مایع خنک کننده، افزایش هزینه، سازگاری با محیط زیست، و به حداقل رساندن سایش مته را فراهم می کند. یک نازل انعطاف پذیر بر روی سر استوک نصب شده است که امکان تنظیم راحت محل اسپری را فراهم می کند و در نتیجه خنک شدن مداوم مته را در طول عملیات تضمین می کند.

3. سیستم روانکاری

این سیستم از یک آرایش ترکیبی استفاده می کند که روغن کاری متمرکز و دستی را یکپارچه می کند. واحد روانکاری متمرکز، روانکاری ثابت و اندازه گیری شده را برای راهنماهای خطی مشخص و پیچ های سربی ارائه می دهد، در حالی که تمام نقاط روغن کاری باقیمانده به صورت دستی سرویس می شوند.

این ماشین ابزار به طور خاص برای عملیات حفاری، ضربه زدن و علامت گذاری روی تیرهای H، فولاد کانال و طیف وسیعی از قطعات کار فولادی دیگر طراحی شده است. این اجزای فولادی با مشخصات مختلف را در خود جای می دهد و در عین حال دقت و کارایی عملیاتی بالایی را در کل چرخه پردازش حفظ می کند. در طول جلسات نمایشی، دستگاه به طور موثر عملکرد خود را با استفاده از نمونه‌های استاندارد پرتو H (با عرض فلنج‌ها و ضخامت‌های مختلف شبکه) و نمونه‌های فولادی کانالی با ابعاد مختلف به نمایش می‌گذارد. این قطعات نمایشی به وضوح توانایی ماشین را برای دستیابی به موقعیت سوراخ دقیق، رزوه های صاف و الگوهای علامت گذاری متمایز نشان می دهد - دقت و قابلیت اطمینان فوق العاده آن را در کاربردهای عملی به طور کامل نشان می دهد.

دستگاه حفاری پرتو H پرسرعت CNC عمدتاً در تأسیسات ساخت سازه های فولادی و پروژه های ساخت پل استفاده می شود. در کارگاه‌های سازه‌های فولادی، ماشین‌کاری دقیق روی تیرهای H به کار رفته در چارچوب‌ها و سازه‌های پشتیبانی انجام می‌دهد و پایه‌ای مطمئن برای مونتاژ دقیق و پایدار سازه‌های فولادی فراهم می‌کند. در کاربردهای ساخت پل، حفاری با دقت بالا بر روی تیرهای H انجام می دهد، استحکام ساختاری پل ها را افزایش می دهد و توانایی آنها را برای تحمل بارهای طولانی مدت تضمین می کند. راندمان عملیاتی استثنایی آن، پشتیبانی فنی قابل اعتمادی را برای این بخش‌های زیرساختی حیاتی ارائه می‌کند و اجرای روان و به موقع پروژه‌ها را تسهیل می‌کند.
