مدل BHD1250C Cnc I خط ماشین برش علامت گذاری حفاری پرتو برای سیستم پارکینگ مکانیکی

مدل BHD1250C دستگاه خطی برش، علامت گذاری و سوراخکاری CNC تیرآهن برای سیستم پارکینگ مکانیکی

معرفی محصول:

این مرکز ماشینکاری به دقت برای عملیات سوراخکاری روی تیرآهن H طراحی شده است. این دستگاه مجهز به سه اسپیندل سوراخکاری با سرعت بالا و دقت بالا است که کارایی قابل توجهی در سوراخکاری قطعات کار ارائه می دهد. این تجهیزات با ارائه دقت ماشینکاری برتر و ویژگی های عملیاتی کاربرپسند، به عنوان یک راه حل حیاتی با کارایی بالا در بخش سازه های فولادی عمل می کند. این دستگاه به طور گسترده در صنایع کلیدی مانند مهندسی ساخت و ساز، زیرساخت پل، تولید دکل و پروژه های سازه شبکه مورد استفاده قرار می گیرد.

اطلاعات پیکربندی محصول:

ویژگی های محصول

1. این دستگاه سوراخکاری و برش تیرآهن H سه بعدی از چارچوب اصلی دستگاه، سیستم تغذیه CNC، نوار نقاله مواد، سیستم الکتریکی، سیستم هیدرولیک، سیستم خنک کننده، سیستم روانکاری، سطل زباله و سایر اجزای ضروری تشکیل شده است. با ساختار بستر ثابت و تنظیمات قطعه کار متحرک، دستگاه به طور ماهرانه برای پردازش تیرآهن H در مقیاس بزرگ مهندسی شده است. این دستگاه عملیات تولید مداوم را تسهیل می کند و به دلیل قابلیت های اتوماسیون پیشرفته خود مورد تحسین قرار می گیرد.

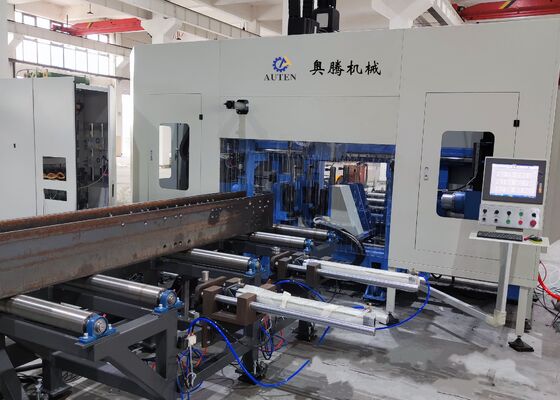

2. ساختار دستگاه سوراخکاری شامل بستر، مجموعه های میز کشویی CNC، مکانیزم های پشتیبانی، واحدهای پرس بالایی، واحدهای پرس جانبی و سیستم های تشخیص است. اجزای میز کشویی CNC شامل سمت ثابت، سمت متحرک و میز کشویی واحد بالایی CNC است. مجموعه های میز کشویی که به طور خاص برای کارهای سوراخکاری تیرآهن H طراحی شده اند، شامل صفحه کشویی، پایه میز کشویی، سر اسپیندل، اسپیندل مکانیکی با سرعت بالا، سیلندر ابزار، موتور فرکانس متغیر، موتور سروو، راهنماهای خطی و پیچ های سربی است.

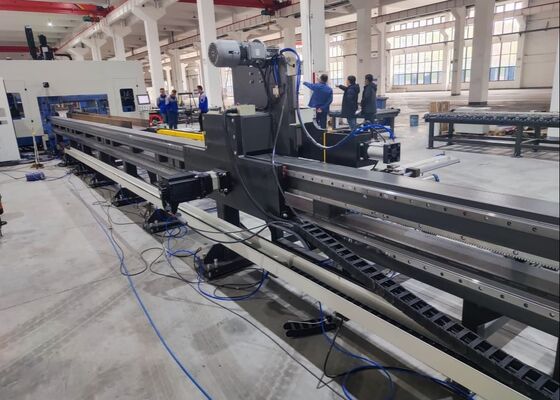

3. سیستم تغذیه CNC شامل براکت ها، چرخ دنده ها، دنده شانه ای، موتورهای سروو، کاهنده ها و دستکاری کننده ها است. موتور سروو نیروی دستکاری کننده را تامین می کند و حرکت تیرآهن H را در امتداد محور X امکان پذیر می سازد و تغذیه دقیق و موقعیت یابی دقیق قطعه کار را تضمین می کند.

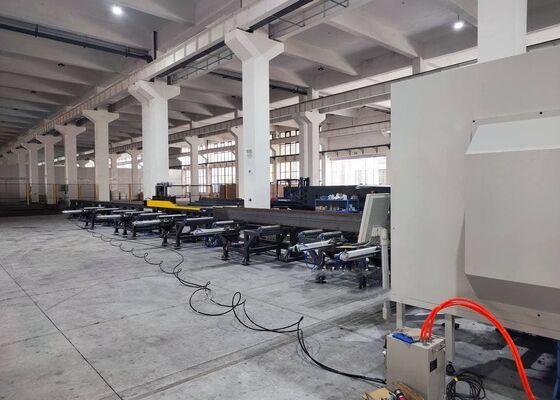

4. سیستم نوار نقاله مواد شامل نوار نقاله ورودی و نوار نقاله خروجی است. نوار نقاله ورودی مجهز به براکت های نوار نقاله، غلتک های پشتیبانی و دستگاه های فشار دهنده جانبی است که به طور خاص برای انتقال قطعات فولادی پروفیل شده، کمک به موقعیت یابی محور Y قطعات و کار یکپارچه با سیستم تغذیه CNC برای تکمیل عملیات تغذیه مواد طراحی شده است. نوار نقاله خروجی که شامل براکت های کانال مواد و غلتک های پشتیبانی است، به انتقال قطعات کار تکمیل شده اختصاص دارد.

5. سیستم خنک کننده ترکیبی از روش های خنک کننده داخلی و خارجی را ترکیب می کند و از غبار روغن برای خنک کردن سوراخ استفاده می کند. این رویکرد مزایای متعددی مانند کاهش مصرف خنک کننده، افزایش بهره وری هزینه، پشتیبانی از پایداری محیط زیست و افزایش عمر مته را ارائه می دهد.

6. سیستم هیدرولیک برق واحد پرس بالایی، واحد پرس جانبی، سیلندر ابزار و سایر اجزای مرتبط را تامین می کند.

7. سیستم پنوماتیک برای تامین برق دستکاری کننده، سیلندر تست و سایر دستگاه های مشابه طراحی شده است.

8. سیستم روانکاری از ترکیبی از تکنیک های روانکاری متمرکز و دستی استفاده می کند. روانکاری متمرکز عمدتاً برای روانکاری زمان بندی شده و دقیق راهنماهای خطی اصلی و پیچ های سربی استفاده می شود.

9. سیستم کنترل ماشین ابزار شامل یک کامپیوتر میزبان، PLC و سایر اجزای مرتبط است. روش برنامه نویسی: برنامه های پردازش با وارد کردن نقشه های CAD یا پارامترهای پردازش از طریق رابط USB یا صفحه کلید تولید می شوند. این برنامه ها را می توان در هر زمان بر اساس شماره قطعه ذخیره، بازیابی، نمایش و منتقل کرد. ماشین ابزار امکان تنظیمات دستی و کنترل پارامترهای پردازش فردی را فراهم می کند، در حالی که کنترل کاملاً خودکار را در طول چرخه پردازش کامل پشتیبانی می کند.

در طول جلسات نمایش نمونه، دستگاه سوراخکاری، علامت گذاری و برش CNC تیرآهن و ورق فلزی به طور موثر قابلیت های پردازش خود را هنگام کار با نمونه های استاندارد تیرآهن H - با عرض فلنج و ضخامت وب متفاوت - و همچنین نمونه های فولاد ناودانی با ابعاد مختلف نشان می دهد. نمونه های نمایش داده شده در این نمایشگاه ها به وضوح توانایی تجهیزات را در دستیابی به موقعیت دقیق سوراخ، رزوه های صاف و الگوهای علامت گذاری متمایز، در نتیجه به طور کامل نشان دادن دقت بالا و قابلیت اطمینان آن در سناریوهای کاربردی عملی، برجسته می کنند.

دستگاه سوراخکاری، علامت گذاری و برش CNC تیرآهن H با سرعت بالا عمدتاً در تاسیسات تولید سازه های فولادی و پروژه های ساخت پل مورد استفاده قرار می گیرد. در کارگاه های سازه فولادی، ماشینکاری دقیقی را برای تیرآهن های H مورد استفاده در چارچوب ها و سازه های پشتیبانی ارائه می دهد و پایه ای محکم برای مونتاژ پایدار چارچوب های فولادی تضمین می کند. در ساخت پل، دستگاه سوراخکاری با دقت بالا را بر روی تیرآهن های H انجام می دهد و یکپارچگی سازه ای پل ها را افزایش می دهد و آنها را قادر می سازد تا بارها را در طولانی مدت به طور موثر تحمل کنند. با کارایی عملیاتی برجسته، این دستگاه پشتیبانی قابل اعتماد را برای این بخش های زیربنایی ضروری فراهم می کند و از پیشرفت روان و به موقع پروژه های مرتبط اطمینان حاصل می کند.
