سازه فولادی Cnc H Beam Metal Cutting PLC Motor Bearing 55kW Power CNC دستگاه حفاری

تصویر بزرگ : سازه فولادی Cnc H Beam Metal Cutting PLC Motor Bearing 55kW Power CNC دستگاه حفاری

جزئیات محصول:

محل منبع:	چین
نام تجاری:	Auten
گواهی:	ISO9001
شماره مدل:	BHD500

پرداخت:

مقدار حداقل تعداد سفارش:	1 مجموعه
قیمت:	negotiable
جزئیات بسته بندی:	کیس چوبی
زمان تحویل:	30 روز
شرایط پرداخت:	L/C، T/T
قابلیت ارائه:	500 مجموعه در سال

مخاطب

توضیحات محصول جزئیات

وضعیت:	جدید	حداکثر اندازه عرض x ارتفاع:	500 × 500 میلی متر
حداقل اندازه عرض x ارتفاع:	100 × 100 میلی متر	طول پرتو:	2000 ～ 13000 میلی متر
فولاد:	10#～ 40#	مدل اسپیندل اصلی:	BT40
نیروگاه موتور:	11 کیلووات	سرعت اسپیندل:	100 ～ 3000 R/دقیقه
برجسته کردن:	ماشین حفاری قطره های H , دستگاه سوراخ‌کاری تیرآهن H CNC , دستگاه حفاری براق 55kW قدرت H

دستگاه حفاری CNC فولادی H-Beam برش فلز PLC موتور بلبرینگ 55 کیلووات

کاربرد:

این تجهیزات سوراخکاری، حفاری و علامت‌گذاری CNC برای اجرای عملیات حفاری، قلاویزکاری، علامت‌گذاری و شیارزنی بر روی انواع فولاد از جمله فولاد H، فولاد ناودانی و فولاد نبشی طراحی شده است. این دستگاه به طور گسترده در صنایع سازه فولادی مانند ساخت و ساز ساختمان، ساخت گاراژ، ساخت برج و مهندسی سازه شبکه‌ای مورد استفاده قرار می‌گیرد.

مشخصات فنی:

مدل	BHD500/3	BHD700/3	BHD1000/3	BHD1250/3
عرض تیرآهن H محدوده40	100~500	100~700	100~1000	100~1250
ارتفاع تیرآهن H محدوده40	100~500	100~500	100~500	100~600
فولاد ناودانی محدوده عرض40	100~500	100~700	100~1000	100~1250
فولاد ناودانی محدوده ارتفاع40	100~250	100~250	100~250	100~300
12 یا 15 (اختیاری) (میلی‌متر)40	11/ 15	11/ 15	حداکثر طول قطعه کار (متر)	حداکثر طول قطعه کار (متر)
12 یا 15 (اختیاری) تعداد اسپیندل حفاری	مجموعاً 3 اسپیندل، یک اسپیندل در واحد بالایی،
سمت چپو سمت راست	به ترتیبمخروطی سوراخ اسپیندل BT40BT40
BT40 BT40	40	40	40	40
40 توان موتور اسپیندل (کیلووات)	11/ 15	11/ 15	11/ 15	11/ 15
سرعت اسپیندل (دور در دقیقه)100~3000 100~3000	100~3000	0~10	0~10	0~10
0~10 0~10	0~20	0~20	0~20	0~20
0~20 نوع ردیفی، 3x4 (اختیاری)تعداد خشاب ابزار	3	3	3	3
نوع و ظرفیت خشاب ابزارنوع ردیفی، 3x4 (اختیاری) واحد علامت‌گذاری (اختیاری)	علامت‌گذاری دیسکی، 36 کاراکتر، اندازه کاراکتر Φ10 میلی‌متر	روش خنک‌کاری	روش خنک‌کاری	روش خنک‌کاری
خنک‌کاری اسپری، خنک‌کاری داخلی + خنک‌کاری خارجیابعاد کلی (متر)	حدود 33x6x3.5	حدود 33x6x3.5	حدود 33x6x3.5	حدود 33x6x3.5
توان کل (کیلووات) حدود 55حدود 55	حدود 60
حدود 60پارامترهای فوق را می‌توان بر اساس الزامات خاص مشتری تنظیم و تغییر داد.	1. یک راه حل حفاری حیاتی و تخصصی برای صنعت سازه فولادی ساختمانی.
2. قادر به سوراخکاری همزمان در سه سطح تیرآهن H و فولاد ناودانی، با دقت و کارایی بالا.	3. مجهز به 7 محور CNC، امکان تغذیه و موقعیت‌یابی خودکار و دقیق را فراهم می‌کند.
4. قادر به تشخیص نقشه‌های قطعه کار AUTOCAD و DSTV و تبدیل آنها به برنامه‌های ماشین‌کاری.	ویژگی‌های محصول
1. سیستم علامت‌گذاری دیسکی هیدرولیکی به عنوان یک ویژگی اختیاری در دسترس است. دیسک با استفاده از موتور سروو موقعیت‌یابی می‌شود و می‌تواند تا 36 کاراکتر متمایز را به سرعت علامت‌گذاری کند.2. عملکردهای خودکار علامت‌گذاری و قلاویزکاری جایگزین فرآیند علامت‌گذاری دستی سنتی می‌شوند. ابزارهای علامت‌گذاری برای علامت‌گذاری موقعیت صفحات برای عملیات جوشکاری بعدی بر روی فلنج‌ها و جان تیرآهن H استفاده می‌شوند که زمان و نیروی کار را کاهش داده و دقت را افزایش می‌دهد. قلاویزکاری نیز می‌تواند بر روی فلنج‌ها و جان تیرآهن H انجام شود که به طور قابل توجهی بهره‌وری تولید را افزایش می‌دهد.	3. گیره قطعه کار در حین تغذیه و پردازش، و همچنین بالابردن طولی گیره، گیره فشاری جانبی، و ایمن‌سازی و رهاسازی گیره‌ها، همگی توسط سیستم هیدرولیک مدیریت می‌شوند. این امر از عملکرد قابل اعتماد تجهیزات در طول فرآیند اطمینان حاصل می‌کند.	در طول جلسات نمایش نمونه، دستگاه حفاری، علامت‌گذاری و برش فلز CNC تیرآهن H به طور موثر قابلیت‌های پردازش خود را با کار بر روی نمونه‌های استاندارد تیرآهن H (با عرض فلنج و ضخامت جان مختلف) و همچنین نمونه‌های فولاد ناودانی با اندازه‌های مختلف نشان می‌دهد. نمونه‌های ارائه شده در این نمایش‌ها به وضوح توانایی ماشین ابزار را در دستیابی به موقعیت‌یابی دقیق سوراخ، رزوه قلاویز شده صاف، و الگوهای علامت‌گذاری واضح نشان می‌دهند - بنابراین دقت و قابلیت اطمینان بالای آن را در محیط‌های کاربردی عملی به طور کامل نشان می‌دهند.	در طول جلسات نمایش نمونه، دستگاه حفاری، علامت‌گذاری و برش فلز CNC تیرآهن H به طور موثر قابلیت‌های پردازش خود را با کار بر روی نمونه‌های استاندارد تیرآهن H (با عرض فلنج و ضخامت جان مختلف) و همچنین نمونه‌های فولاد ناودانی با اندازه‌های مختلف نشان می‌دهد. نمونه‌های ارائه شده در این نمایش‌ها به وضوح توانایی ماشین ابزار را در دستیابی به موقعیت‌یابی دقیق سوراخ، رزوه قلاویز شده صاف، و الگوهای علامت‌گذاری واضح نشان می‌دهند - بنابراین دقت و قابلیت اطمینان بالای آن را در محیط‌های کاربردی عملی به طور کامل نشان می‌دهند.	دستگاه حفاری، علامت‌گذاری و برش سریع CNC تیرآهن H عمدتاً در کارگاه‌های ساخت سازه فولادی و پروژه‌های ساخت پل مورد استفاده قرار می‌گیرد. در کارگاه‌های سازه فولادی، ماشین‌کاری دقیق بر روی تیرآهن‌های H مورد استفاده در چارچوب‌ها و سیستم‌های پشتیبانی را انجام می‌دهد و پایه‌ای محکم برای مونتاژ پایدار سازه‌های فولادی فراهم می‌کند. در زمینه ساخت پل، حفاری با دقت بالا بر روی تیرآهن‌های H را انجام می‌دهد که نه تنها یکپارچگی ساختاری پل‌ها را افزایش می‌دهد، بلکه توانایی آنها را برای تحمل بارهای طولانی مدت تضمین می‌کند. این دستگاه با کارایی عملیاتی بالا، پشتیبانی قابل اعتمادی را برای این بخش‌های زیرساختی حیاتی ارائه می‌دهد و از پیشرفت روان پروژه‌های مرتبط اطمینان حاصل می‌کند.

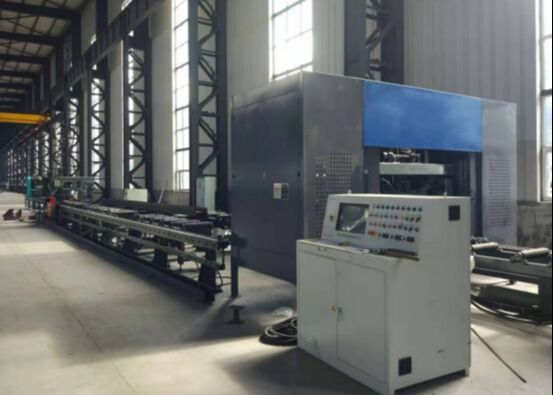

سازه فولادی Cnc H Beam Metal Cutting PLC Motor Bearing 55kW Power CNC دستگاه حفاری 0

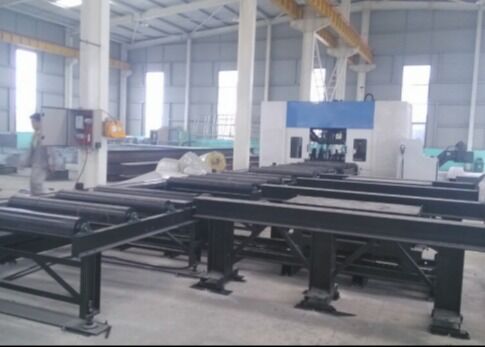

سازه فولادی Cnc H Beam Metal Cutting PLC Motor Bearing 55kW Power CNC دستگاه حفاری 1

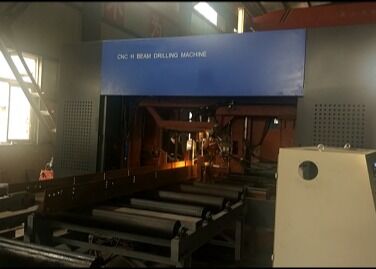

سازه فولادی Cnc H Beam Metal Cutting PLC Motor Bearing 55kW Power CNC دستگاه حفاری 2

سازه فولادی Cnc H Beam Metal Cutting PLC Motor Bearing 55kW Power CNC دستگاه حفاری 3

سازه فولادی Cnc H Beam Metal Cutting PLC Motor Bearing 55kW Power CNC دستگاه حفاری 4

سازه فولادی Cnc H Beam Metal Cutting PLC Motor Bearing 55kW Power CNC دستگاه حفاری 5

سازه فولادی Cnc H Beam Metal Cutting PLC Motor Bearing 55kW Power CNC دستگاه حفاری 6
