ماشین حفاری H بیم CNC سه بعدی مهندسی پل، تولید برج انتقال

دستگاه حفاری H-Beam CNC سه بعدی مهندسی پل برای تولید برج انتقال

معرفی محصول:

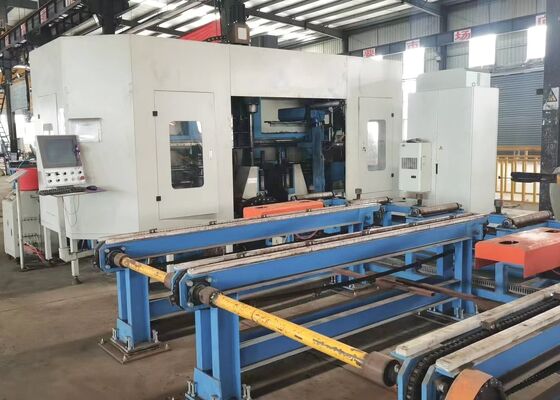

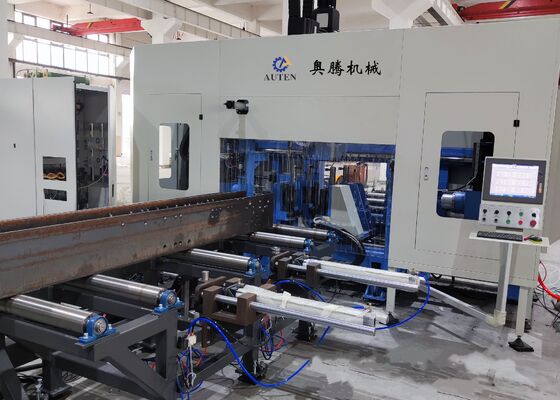

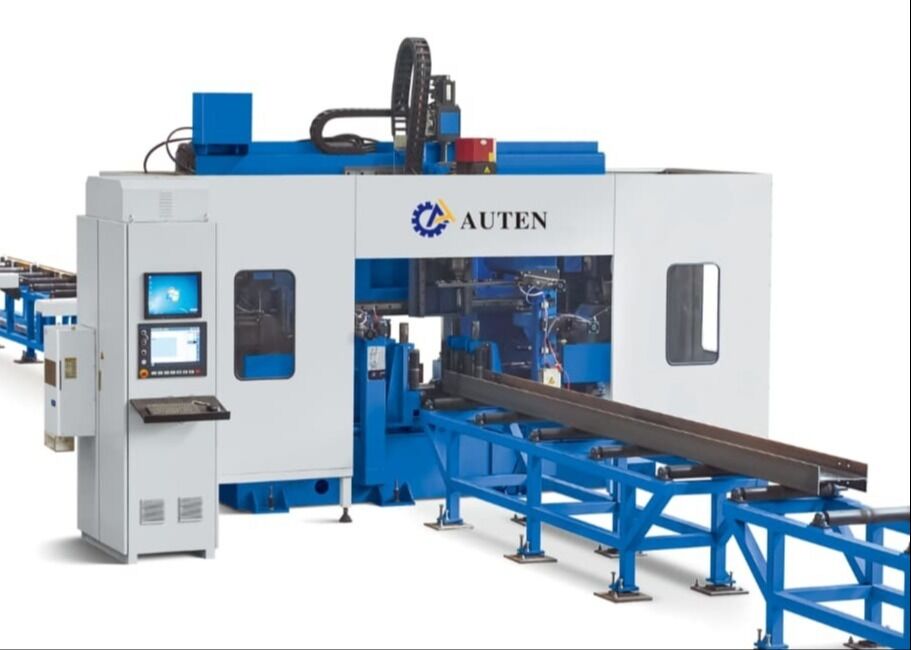

دستگاه سری BHD یک راه حل حفاری تخصصی است که برای تیرهایی با عرض حداکثر 1250 میلی متر و ارتفاع حداکثر 600 میلی متر طراحی شده است. این دستگاه عمدتاً برای پردازش سوراخ بر روی تیرهای H، تیرهای ناودانی، نبشی ها و لوله های مستطیلی استفاده می شود. موقعیت یابی و تغذیه سه دوک به طور کامل توسط موتورهای سروو تامین می شود. این دستگاه شامل یک دوک است که توسط گیربکس، تغذیه با موتور سروو و تغذیه داخلی مبتنی بر کالسکه CNC هدایت می شود. این تجهیزات به طور گسترده در صنایعی مانند ساخت و ساز، تولید پل و سایر زمینه های مرتبط مورد استفاده قرار می گیرد.

اطلاعات پیکربندی محصول:

کاربرد:

این دستگاه عمدتاً برای حفاری تیرهای H، فولاد ناودانی و تیرهای جعبه ای طراحی شده است و به طور گسترده در صنایعی مانند ساخت فولاد، ساخت و ساز، تولید پل، سازه های پارکینگ سه بعدی و غیره مورد استفاده قرار می گیرد. دستگاه حفاری سه بعدی فولاد مقطعی CNC 7 محوره از هفت موتور سروو برای دستیابی به موقعیت یابی دقیق در دو محور عمودی، یک محور افقی و یک محور طولی، همراه با تغذیه با سروو برای سه دوک استفاده می کند. این دستگاه مجهز به سه سطح حفاری است که هر کدام دارای یک دوک حفاری اختصاصی است. هر دوک توسط یک موتور با فرکانس کنترل شده تغذیه می شود و تغذیه با کنترل سروو برای عملکرد بهینه. این دستگاه قادر به پردازش سوراخ هایی با قطر 1 است و هر سه طرف قطعه کار را در یک عملیات حفاری می کند و از کارایی بالا و قرارگیری دقیق سوراخ اطمینان حاصل می کند. این دستگاه نقش مهمی در حفظ استانداردهای کیفیت در بخش های ساخت و تولید فولاد ایفا می کند.

ویژگی های اصلی خط حفاری تیر CNC:

1. نوار نقاله ورودی و کالسکه تغذیه - سریع، قابل اعتماد و دقیق
2. نوار نقاله عرضی و سیستم بارگیری اختیاری - افزایش بهره وری عملیاتی
3. واحد علامت گذاری دیسکی اختیاری - به طور خودکار 38 کاراکتر علامت گذاری را انتخاب می کند
4. واحد حفاری - هر دوک می تواند به طور مستقل در امتداد محور X در محدوده 520 میلی متر حرکت کند

5. قاب دستگاه - ساختار محکم، استحکام برتر و پایداری استثنایی
6. سیستم الکتریکی - برنامه نویسی و عملیات بصری، سازگار با فرمت های فایل NC1، DXF و DSTV CAM
7. واحد هیدرولیک و سیستم خنک کننده - گیره هیدرولیک برای تیرها و سیستم خنک کننده هوا/تهویه مطبوع
8. ایستگاه هیدرولیک - ادغام شده با سیستم خنک کننده آب

پردازش سرد: دستگاه حفاری تیر H برای حفاری الگوهای سوراخ بر روی صفحات اتصال پروفیل فولادی استفاده می شود.

ساختار کلی: شفت های خارجی توسط موتورهای سروو تغذیه می شوند و توسط ریل های خطی با دقت بالا هدایت می شوند و از دقت عملیاتی برتر در سراسر سیستم اطمینان حاصل می کنند.

قاب غلتک تغذیه: قاب غلتک تغذیه شامل پنج مجموعه مونتاژ غلتکی، غلتک های بدون نیرو و چرخ های موقعیت یابی جانبی، طراحی ساده، عملکرد کاربر پسند، دقت تغذیه بالا و بهره وری برجسته را ارائه می دهد.

ناحیه ذخیره سازی قطعه کار تمام شده: قطعه کار از واحد حفاری منتقل شده و از طریق یک سیستم غلتکی موتوری با زنجیر منتقل می شود. سپس محصول تکمیل شده مستقیماً با استفاده از چهار مجموعه چرخ دستی ذخیره می شود.

تغذیه خودکار: سیستم گیره هوشمند، کار دستی را به حداقل می رساند. مسیر چرخ دستی مجهز به ریل های راهنمای دقیق و پشتیبانی است که تغذیه پایدار و دقیق را تضمین می کند.

عملیات آسان: سیستم از گزینه های برنامه نویسی آنلاین و آفلاین پشتیبانی می کند. داده های خارجی را می توان از طریق درایو USB مبادله کرد. این دستگاه کاملاً با نرم افزار TEKLA 3D و فایل های DSTV سازگار است و امکان خروجی مستقیم برنامه های پردازش را فراهم می کند.

در طول جلسات نمایش نمونه، دستگاه حفاری، علامت گذاری و برش CNC تیر و ورق فلز، قابلیت های پردازش خود را با مدیریت نمونه های استاندارد تیر H با عرض فلنج و ضخامت وب متغیر، و همچنین نمونه های فولاد ناودانی با ابعاد مختلف به طور موثر نشان می دهد. نمونه های ارائه شده در این نمایشگاه ها به وضوح توانایی دستگاه را در دستیابی به قرارگیری دقیق سوراخ، رزوه های تمیز زده شده و الگوهای علامت گذاری واضح و دقیق برجسته می کنند و در نتیجه دقت و قابلیت اطمینان استثنایی آن را در کاربردهای عملی به طور کامل نشان می دهند.

این دستگاه عمدتاً برای پردازش سوراخ با سرعت بالا بر روی تیرهای H و تیرهای ناودانی طراحی شده است. این دستگاه مجهز به یک دوک است که توسط یک موتور سروو تغذیه می شود و توسط یک سیستم CNC کنترل می شود و تغذیه داخلی توسط یک کالسکه CNC مدیریت می شود و از کارایی و دقت برتر اطمینان حاصل می کند. این دستگاه به طور گسترده در صنایعی مانند ساخت و ساز، تولید پل و سایر زمینه های مرتبط مورد استفاده قرار می گیرد.
