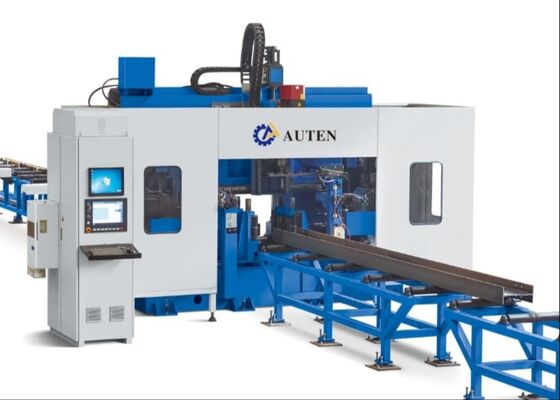

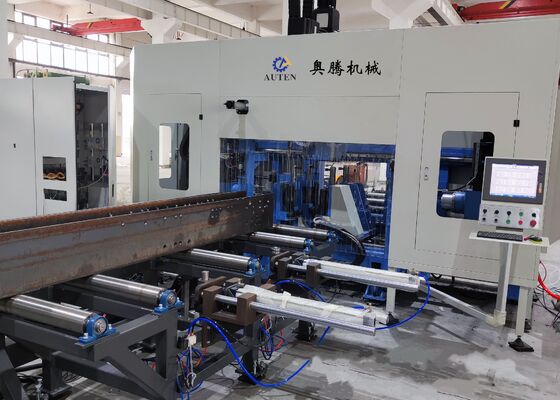

دستگاه حفاری و برش تیرآهن سهبعدی CNC برای فلز
معرفی محصول:
دستگاه سری BHD یک دستگاه حفاری برای تیرآهنهایی تا عرض ۱۲۵۰ میلیمتر و ارتفاع ۶۰۰ میلیمتر است. این دستگاه عمدتاً برای پردازش سوراخها بر روی تیرآهن H، تیرآهن ناودانی، نبشی و لوله مستطیلی استفاده میشود. موقعیتیابی و تغذیه سه اسپیندل همگی توسط موتورهای سروو هدایت میشوند. این دستگاه از اسپیندل با گیربکس، تغذیه موتور سروو و تغذیه توسط کالسکه CNC استفاده میکند و به طور گسترده در ساخت و ساز، پل و سایر صنایع استفاده میشود.
اطلاعات پیکربندی محصول:
| پارامتر تیرآهن H |
حداکثر اندازه عرض × ارتفاع |
۱۲۵۰x۶۰۰ میلیمتر |
| حداقل اندازه عرض × ارتفاع |
۲۰۰×۷۵ میلیمتر |
| حداکثر طول تیرآهن |
۱۲۰۰۰ میلیمتر |
| اسپیندل اصلی |
تعداد |
۳ |
| مدل |
BT40 |
| توان موتور |
۳x۱۱ کیلووات |
| سرعت اسپیندل |
۲۰۰ تا ۳۰۰۰ دور در دقیقه |
| حداکثر قطر سوراخ |
۴۰ میلیمتر |
| توان موتور |
توان موتور سروو تغذیه |
۲x۳ کیلووات |
| توان موتور سروو موقعیتیابی |
۲x۳ کیلووات |
| دقت پردازش |
انحراف فاصله سوراخ |
دو سوراخ در فاصله یک متر |
±۰.۵ |
| مقدار انحراف مجاز به ازای هر متر اضافی فاصله سوراخ، ۰.۲ میلیمتر افزایش مییابد و حداکثر از ۲ میلیمتر تجاوز نمیکند. |
| انحراف حاشیه انتهایی |
±۱.۰ میلیمتر |
| سیستم هیدرولیک |
فشار پمپ هیدرولیک |
۷ مگاپاسکال |
| توان موتور پمپ روغن |
۷ کیلووات |
| سیستم الکتریکی |
روش کنترل |
PLC |
| تعداد محورهای CNC |
۷ |
| ابعاد کلی (طول × عرض × ارتفاع) |
۳۲۰۰۰x۶۲۰۰x۴۰۰۰ |
کاربرد:
این دستگاه عمدتاً برای سوراخکاری تیرآهن H، فولاد ناودانی و تیرآهن جعبهای استفاده میشود و به طور گسترده در ساختمانهای فولادی، پلها، پارکینگهای سهبعدی و سایر صنایع کاربرد دارد. دستگاه حفاری سهبعدی فولاد مقطعی ۷ محوره CNC از هفت موتور سروو برای دستیابی به موقعیتیابی حفاری در دو جهت عمودی، یک جهت افقی و یک جهت طولی و تغذیه سروو سه اسپیندل استفاده میکند. ۳ سطح حفاری وجود دارد که هر کدام ۱ اسپیندل حفاری دارند و ۱ اسپیندل حفاری در هر سطح توسط موتور تبدیل فرکانس هدایت میشود. اسپیندل حفاری، اسپیندل حفاری با تغذیه سروو است. هنگامی که قطر سوراخ قطعه کار ۱ است، سوراخهای سه طرف قطعه کار میتوانند پس از عبور از دستگاه در یک زمان پردازش شوند، با راندمان بالا و دقت موقعیت سوراخ بالا. این دستگاه برای تضمین کیفیت در صنعت تولید فولاد ضروری است.
ویژگیهای اصلی خط حفاری تیرآهن CNC:
۱. نوار نقاله ورودی و کالسکه تغذیه - سریع، قابل اعتماد و دقیق
۲. گزینه نوار نقاله عرضی و سیستم بارگیری - راندمان بالا
۳. گزینه واحد علامتگذاری دیسکی - ۳۸ کاراکتر علامتگذاری انتخاب خودکار
۴. واحد حفاری - هر اسپیندل آزادانه در محور X در محدوده ۵۲۰ میلیمتر قابل حرکت است
۵. بدنه دستگاه - ساختار قوی، استحکام بالا و پایداری بالا
۶. سیستم الکتریکی - برنامهریزی و کاربری آسان، خواندن فایلهای NC1، DXF DSTV CAM
۷. واحد هیدرولیک و سیستم خنککننده - گیره هیدرولیک برای تیرآهن و سیستم خنککننده هوا/ تهویه مطبوع
۸. ایستگاه هیدرولیک از خنککننده آبی استفاده میکند
پردازش سرد: دستگاه حفاری تیرآهن برای سوراخکاری گروهی صفحات اتصال پروفیل فولادی استفاده میشود.
ساختار کلی: شفتهای خارجی توسط موتورهای سروو هدایت میشوند و توسط راهنماهای خطی دقیق هدایت میشوند تا دقت کلی عملیات را تضمین کنند.
قاب غلتکی تغذیه: عمدتاً از پنج مجموعه قاب غلتکی، غلتکهای بدون قدرت و چرخهای موقعیتیابی جانبی تشکیل شده است. ساختار ساده، عملکرد ساده، دقت تغذیه بالا و راندمان بالا.
ناحیه ذخیرهسازی قطعه کار نهایی: قطعه کار از واحد حفاری تغذیه شده و سپس بر روی غلتکهای موتوری که توسط موتور و زنجیر هدایت میشوند قرار میگیرد و سپس محصول نهایی مستقیماً توسط چهار مجموعه چرخ دستی ذخیره میشود.
تغذیه خودکار: گیره هوشمند، صرفهجویی در نیروی کار. مسیر چرخ دستی از ریلهای راهنمای دقیق و دندهها استفاده میکند و تغذیه پایدار و دقیق است.
کاربری آسان: روشهای برنامهریزی آنلاین و آفلاین؛ تبادل اطلاعات خارجی از طریق فلش مموری؛ پشتیبانی از فایلهای سهبعدی TEKLA DSTV، برنامههای پردازش را مستقیماً صادر میکند.

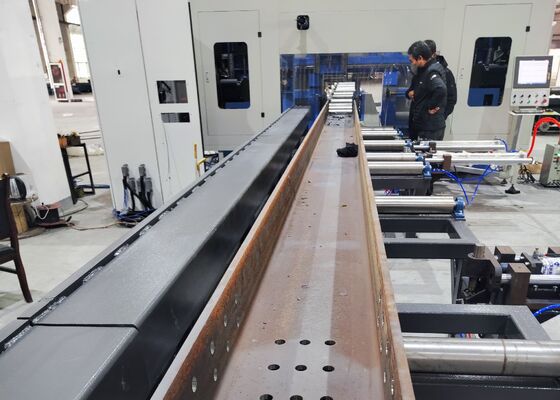

در طول جلسات نمایش نمونه، دستگاه حفاری، علامتگذاری و برش تیرآهن و ورق CNC به طور مؤثر قابلیتهای پردازش خود را هنگام کار با نمونههای استاندارد تیرآهن H - با عرض فلنج و ضخامتهای مختلف وب - و همچنین نمونههای فولاد ناودانی با ابعاد مختلف نشان میدهد. نمونههای ارائه شده در این نمایشگاهها به وضوح ظرفیت تجهیزات را برای دستیابی به موقعیت دقیق سوراخ، رزوه کاری تمیز و الگوهای علامتگذاری مشخص نشان میدهند و در نتیجه دقت و قابلیت اطمینان استثنایی آن را در سناریوهای کاربردی عملی به طور کامل نشان میدهند.
این دستگاه عمدتاً برای پردازش سوراخها بر روی تیرآهن H، تیرآهن ناودانی با سرعت بالا استفاده میشود. این دستگاه از موتور سروو اسپیندل، کنترل توسط سیستم CNC و تغذیه توسط کالسکه CNC استفاده میکند، راندمان بالا و دقت بالا؛ و به طور گسترده در ساخت و ساز، پل و سایر صنایع استفاده میشود.
