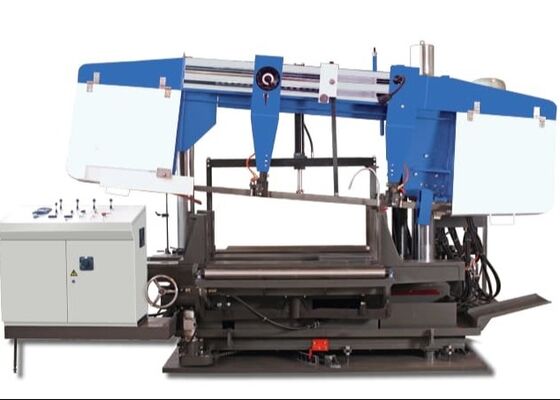

3 اسپیندل اصلی CNC 3D H Beam Band Saw Boring Cutting Machine مدل BT40

3 اسپیندل اصلی CNC 3D H Beam Band Saw Boring Cutting Machine مدل BT40

معرفی محصول:

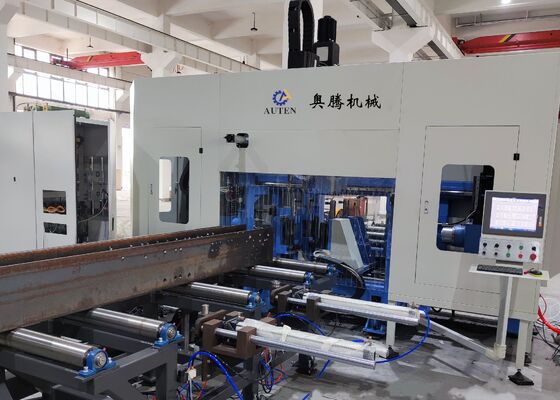

این خط حفاری CNC به طور خاص برای عملیات حفاری بر روی H-beam طراحی شده است.با کارایی فوق العاده، وظایف حفاری را بر روی قطعات کار انجام می دهد.این تجهیزات با ارائه دقت ماشینکاری استثنایی و سهولت کار، یک راه حل ضروری با عملکرد بالا در صنعت تولید فولاد است.این به طور گسترده ای در بخش های حیاتی مانند مهندسی ساخت و ساز استفاده می شود، زیرساخت های پل، تولید استخر برج، و پروژه های ساختار شبکه.

اطلاعات پیکربندی محصول:

ویژگی های محصول

1. این 3D H-beam حفاری و برش ماشین عمدتا شامل فریم ماشین اصلی، سیستم تغذیه CNC، حامل مواد، سیستم الکتریکی، سیستم هیدرولیک، سیستم خنک کننده،سیستم روان کنندهاین دستگاه با طراحی بستر ثابت و پیکربندی قطعه کار قابل حرکت، برای پردازش پرتوهای H بزرگ مناسب است.از عملیات تولید مداوم پشتیبانی می کند و به طور گسترده ای به دلیل سطح بالایی از اتوماسیون آن شناخته شده است.

2ساختار ماشین حفاری شامل تخت، مجموعه های میز کشویی CNC، ساختارهای پشتیبانی، واحدهای فشار بالا، واحدهای فشار جانبی و سیستم های تشخیص است.مجموعه های میز کشویی CNC شامل سمت ثابت، طرف متحرک، و جدول کشویی CNC واحد بالا. به طور خاص برای برنامه های حفاری H-beam طراحی شده است، اجزای میز کشویی دارای یک صفحه کشویی، پایه میز کشویی،داروی سر چرخ دار، اسپندل مکانیکی با سرعت بالا، سیلندر ابزار، موتور فرکانس متغیر، موتور سرو، راهنمای خطی و پیچ های سرب.

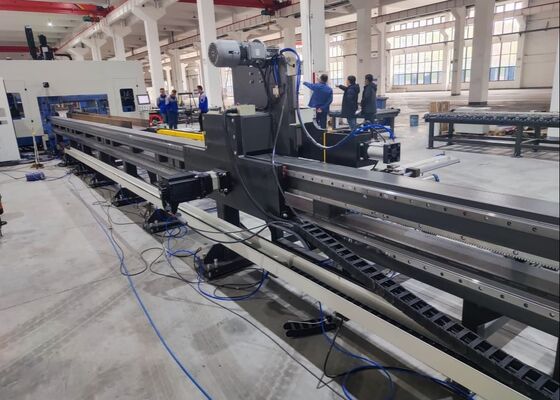

3. سیستم تغذیه CNC شامل براکت ها، دنده ها، قفسه ها، موتورهای سرو، کاهش دهنده ها و دستکاری ها است. موتور سرو دستکاری را هدایت می کند و حرکت پرتو H را در امتداد محور X تسهیل می کند.بنابراین اطمینان از تغذیه دقیق و موقعیت دقیق قطعه کار.

4کانویر مواد شامل یک کانویر داخل و یک کانویر خارج می شود. کانویر داخل شامل براکت های کانویر، رول های پشتیبانی و مکانیسم های فشار جانبی است.همه برای حمل قطعات فولادی پرفایل شده طراحی شده اند، به دست آوردن موقعیت محور Y از خالی، و کار در کنار با سیستم تغذیه CNC برای ساده سازی فرآیند تغذیه مواد.که از مواد برقی کانال و رول های پشتیبان تشکیل شده اند، به طور خاص برای حمل قطعات آماده طراحی شده است.

5. سیستم خنک کننده از روش های خنک کننده داخلی و خارجی استفاده می کند و از مه نفتی برای خنک کردن حفره استفاده می کند. این رویکرد مزایای متعددی از جمله کاهش مصرف مایع خنک کننده دارد.که باعث بهبود بهره وری هزینه می شود، توسعه پایداری زیست محیطی و به حداقل رساندن لباس بر روی سوراخ.

6سیستم هیدرولیکی به واحد فشار بالا، واحد فشار جانبی، سیلندر ابزار و سایر اجزای مرتبط برق می دهد.

7. سیستم پنوماتیک طراحی شده است تا دستکاری کننده، سیلندر آزمایش و سایر تجهیزات مشابه را تقویت کند.

8سیستم روانکاری از روش های روانکاری مرکزی و دستی استفاده می کند.روانکاری متمرکز در درجه اول برای اطمینان از روانکاری به موقع و دقیق راهنمای خطی اصلی و پیچ های سرب استفاده می شود.

9. سیستم کنترل ابزار ماشین شامل یک کامپیوتر میزبان، PLC و سایر اجزای مرتبط است. روش برنامه نویسی:برنامه های پردازش با ورودی نقشه های CAD یا پارامترهای پردازش از طریق رابط USB یا صفحه کلید ایجاد می شوند. این برنامه ها می توانند در هر زمان با استفاده از شماره های قطعات ذخیره، بازیابی، نمایش و ارسال شوند. ابزار ماشین اجازه تنظیم دستی و کنترل پارامترهای پردازش فردی را می دهد ،در حالی که همچنین از اتوماسیون کامل کل توالی پردازش پشتیبانی می کند.

در طول جلسات نمونه نمایش، درخشش CNC و ورق فلز، and shearing machine effectively demonstrates its processing capabilities when working with standard H-beam samples—featuring varying flange widths and web thicknesses—as well as channel steel samples of different sizesنمونه های نشان داده شده در این نمایش به وضوح توانایی تجهیزات را برای دستیابی به قرار دادن سوراخ دقیق، نخ های صاف و الگوهای مشخصی نشان می دهد.در نتیجه به طور کامل دقت استثنایی و قابلیت اطمینان در برنامه های کاربردی دنیای واقعی را نشان می دهد..

ماشین حفاری، علامت گذاری و تراش با سرعت بالا CNC H-Beam عمدتاً در تاسیسات تولید سازه های فولادی و پروژه های ساخت پل استفاده می شود.آن را تضمین می کند ماشینکاری دقیق از H-beam استفاده می شود در چارچوب و سازه های پشتیبانیدر ساخت پل، این تجهیزات عملیات حفاری با دقت بالا را بر روی پرتوهای H انجام می دهند.بهبود یکپارچگی ساختاری پل ها و امکان مقاومت موثر آنها در برابر بار های طولانی مدتبا بهره وری عملیاتی استثنایی خود، این ماشین پشتیبانی قابل اعتماد را برای این بخش های زیرساخت های ضروری ارائه می دهد و به پیشرفت آسان پروژه های مرتبط کمک می کند.
