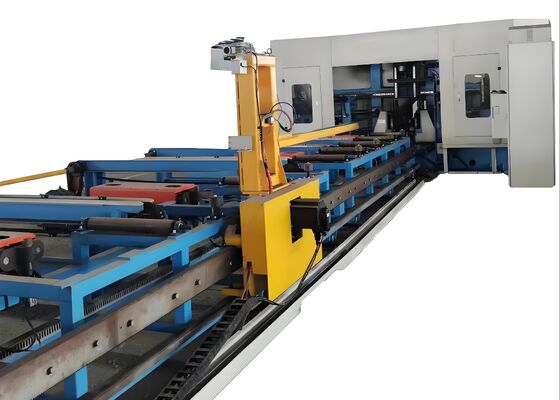

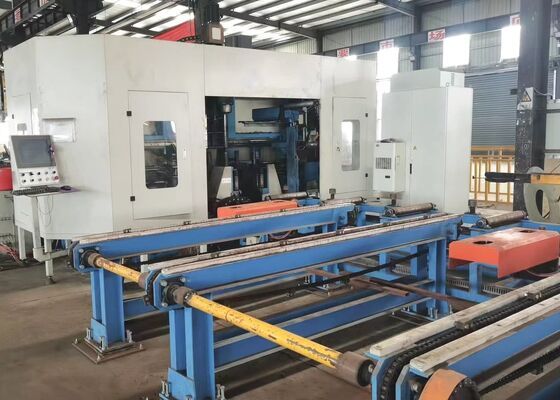

7 MPa فشار پمپ هیدرولیک خط حفاری Cnc Beam 2x3 KW تغذیه قدرت موتور سرو

7 MPa فشار پمپ هیدرولیک خط حفاری Cnc Beam 2x3 KW تغذیه قدرت موتور سرو

معرفی محصول:

این مرکز ماشینکاری به طور خاص برای عملیات حفاری بر روی H-beam ساخته شده است.با کارایی استثنایی، وظایف حفاری را بر روی قطعات کار انجام می دهد.این تجهیزات با ارائه دقت ماشینکاری برتر و عملکرد کاربر پسند، به عنوان یک راه حل ضروری با عملکرد بالا در صنعت فولاد استفاده می شود.این به طور گسترده ای در بخش های کلیدی مانند مهندسی ساخت و ساز استفاده می شود، زیرساخت های پل، تولید استخر برج و پروژه های ساختار شبکه.

اطلاعات پیکربندی محصول:

ویژگی های محصول

1. این 3D H-beam حفاری و برش ماشین عمدتا از قاب اصلی ماشین، سیستم تغذیه CNC، ناقل مواد، سیستم الکتریکی، سیستم هیدرولیک، سیستم خنک کننده،سیستم روان کنندهاین ماشین با طراحی تخت ثابت و ترتیب قطعه کاری متحرک، برای پردازش پرتوهای H بزرگ مناسب است.آن را تسهیل عملیات تولید مداوم و به دلیل درجه بالایی از اتوماسیون شناخته شده است.

2ساختار ماشین حفاری شامل تخت، مجموعه های میز کشویی CNC، مکانیسم های پشتیبانی، واحدهای فشار بالا، واحدهای فشار جانبی و سیستم های تشخیصی است.مجموعه های میز کشویی CNC شامل سمت ثابت، طرف متحرک، و میز کشویی CNC واحد بالا. به طور خاص برای برنامه های حفاری H-beam طراحی شده است، اجزای میز کشویی شامل یک صفحه کشویی، پایه میز کشوییداروی سر چرخ دار، اسپندل مکانیکی با سرعت بالا، سیلندر ابزار، موتور فرکانس متغیر، موتور سرو، راهنمای خطی و پیچ های سرب.

3. سیستم تغذیه CNC متشکل از براکت ها، دنده ها، قفسه ها، موتورهای سرو، کاهش دهنده ها و دستکاری ها است. موتور سرو دستکاری را هدایت می کند و حرکت پرتو H را در امتداد محور X امکان پذیر می کند.اطمینان از تغذیه دقیق و موقعیت دقیق قطعه کار.

4کانویر مواد شامل هم کانویر داخل و هم کانویر خارج می شود. کانویر داخل شامل براکت های کانویر، رول های پشتیبانی و مکانیسم های فشار جانبی است.همه برای حمل قطعات فولادی پرفایل شده طراحی شده اند، به دست آوردن موقعیت محور Y از خالی، و در هماهنگی با سیستم تغذیه CNC برای تسهیل روند تغذیه مواد کار می کنند.از مواد برقی کانال و رول های پشتیبانی ساخته شده است، به طور خاص برای حمل قطعات آماده طراحی شده است.

5. سیستم خنک کننده از تکنیک های خنک کننده داخلی و خارجی استفاده می کند ، از مه نفت برای خنک کردن حفره استفاده می کند. این روش مزایای متعددی را ارائه می دهد ، از جمله کاهش مصرف مایع خنک کنندهکه بهره وری هزینه را افزایش می دهد، حمایت از پایداری زیست محیطی، و به حداقل رساندن لباس بر روی سوراخ.

6سیستم هیدرولیک قدرت را به واحد فشار بالا، واحد فشار جانبی، سیلندر ابزار و سایر اجزای مرتبط می رساند.

7. سیستم پنوماتیک برای تامین برق به دستکاری کننده، سیلندر آزمایش و سایر تجهیزات مشابه طراحی شده است.

8سیستم روانکاری شامل روش های روانکاری مرکزی و دستی است.روانکاری متمرکز در درجه اول برای روانکاری به موقع و دقیق راهنمای خطی اصلی و پیچ های سرب استفاده می شود.

9. سیستم کنترل ابزار ماشین از یک کامپیوتر میزبان، PLC و سایر اجزای مرتبط تشکیل شده است. روش برنامه نویسی:برنامه های پردازش با ورودی نقشه های CAD یا پارامترهای پردازش از طریق رابط USB یا صفحه کلید ایجاد می شونداین برنامه ها می توانند با استفاده از شماره های قطعات در هر زمان ذخیره، بازیابی، نمایش و انتقال شوند.ابزار ماشین تنظیم دستی و کنترل پارامترهای پردازش فردی را تسهیل می کند و همچنین از کنترل کاملا خودکار کل توالی پردازش پشتیبانی می کند.

در طول جلسات نمونه نمایش، درخشش CNC و ورق فلز، and shearing machine effectively illustrates its processing capabilities when handling standard H-beam samples—featuring various flange widths and web thicknesses—as well as channel steel samples of different dimensionsنمونه های ارائه شده در این نمایش ها به وضوح توانایی دستگاه را برای دستیابی به قرار دادن سوراخ دقیق، نخ های تمیز و الگوهای مشخصی نشان می دهد.در نتیجه به طور کامل دقت استثنایی و قابلیت اطمینان در سناریوهای کاربردی را نشان می دهد..

ماشین حفاری، علامت گذاری و تراش با سرعت بالا CNC H-Beam عمدتاً در تاسیسات تولید سازه های فولادی و پروژه های ساخت پل استفاده می شود.آن را تضمین می کند ماشینکاری دقیق از H-beam استفاده می شود در چارچوب و سازه های پشتیبانیدر ساخت پل، این تجهیزات عملیات حفاری با دقت بالا را بر روی پرتوهای H انجام می دهند.افزایش یکپارچگی ساختاری پل ها و توان آنها برای تحمل بار طولانی مدتبا بهره وری عملیاتی فوق العاده خود، این ماشین پشتیبانی قابل اعتماد را برای این بخش های زیرساخت حیاتی ارائه می دهد و پیشرفت آسان پروژه های مرتبط را تسهیل می کند.
