معرفی محصول:

این مرکز ماشینکاری به طور خاص برای عملیات حفاری بر روی H-beam طراحی شده است.با کارایی قابل توجهی فرآیند حفاری روی قطعات را انجام می دهداین تجهیزات با ارائه دقت فوق العاده ماشینکاری و ویژگی های عملیاتی بدیهی، به عنوان یک راه حل عملکرد بالا در صنعت سازه های فولادی شناخته می شوند.به طور گسترده ای در بخش های حیاتی مانند مهندسی ساخت و ساز استفاده می شود.، زیرساخت های پل، تولید استخر برج، و پروژه های ساختار شبکه.

اطلاعات پیکربندی محصول:

ویژگی های محصول

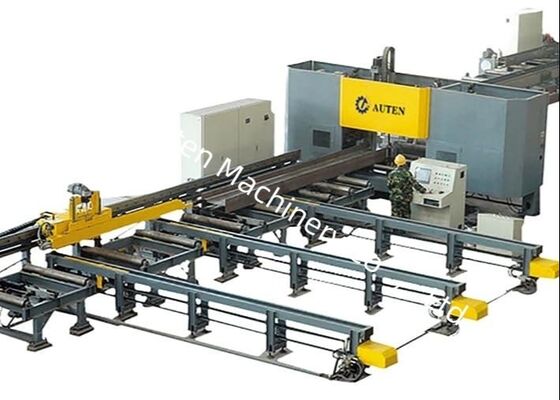

1. این 3D H-beam حفاری و برش ماشین عمدتا متشکل از بدن ماشین اصلی، سیستم تغذیه CNC، حامل مواد، سیستم الکتریکی، سیستم هیدرولیک، سیستم خنک کننده،سیستم روان کنندهاین ماشین دارای ساختار بستر ثابت و تنظیم قطعه حرکت پذیر است و برای پردازش پرتو های H در مقیاس بزرگ مناسب است.آن را از عملیات تولید مداوم پشتیبانی می کند و با سطح بالایی از اتوماسیون خود متمایز می شود.

2. بدن ماشین حفاری شامل تخت ، مجموعه های میز کشویی CNC ، دستگاه های پشتیبانی ، واحدهای فشار بالا ، واحدهای فشار جانبی و سیستم های تشخیصی است.قطعات جدول لغزنده CNC شامل سمت ثابت، طرف متحرک، و میز کشویی CNC واحد بالا. به طور خاص برای عملیات حفاری H-beam طراحی شده است، مجموعه میز کشویی شامل یک صفحه کشویی، پایه میز کشویی،داروی سر چرخ دار، اسپندل مکانیکی با سرعت بالا، سیلندر ابزار، موتور فرکانس متغیر، موتور سرو، راهنمای خطی و پیچ های سرب.

3. سیستم تغذیه CNC از براکت ها، دنده ها، قفسه ها، موتورهای سرو، کاهش دهنده ها و دستکاری ها تشکیل شده است. موتور سرو دستکاری را برای تسهیل حرکت پرتو H در امتداد محور X هدایت می کند.امکان تغذیه دقیق و موقعیت دقیق قطعه کار.

4. ناقل مواد شامل یک ناقل تغذیه و یک ناقل تغذیه است. ناقل تغذیه شامل براکت های ناقل، رول های پشتیبانی و دستگاه های فشار جانبی است.همه به طور خاص برای حمل قطعات فولادی پروفایل شده طراحی شده اند، به دست آوردن موقعیت محور Y از خالی، و کار در ارتباط با سیستم تغذیه CNC برای تکمیل فرآیند تغذیه مواد.از مواد برقی کانال و رول های پشتیبانی ساخته شده است، به حمل قطعات آماده اختصاص دارد.

5. سیستم خنک کننده از روش های خنک کننده داخلی و خارجی استفاده می کند، استفاده از مه نفتی برای خنک کردن حفره. این رویکرد مزایای متعددی را ارائه می دهد، از جمله کاهش مصرف مایع خنک کنندهکه باعث افزایش بهره وری هزینه می شود، پایداری زیست محیطی و به حداقل رساندن فرسایش بر روی سوراخ.

6سیستم هیدرولیکی به دستگاه فشار بالا، دستگاه فشار جانبی، سیلندر ابزار و سایر اجزای مرتبط انرژی می دهد.

7سیستم پنوماتیک برای تامین برق به دستکاری کننده، سیلندر آزمایش و تجهیزات مشابه طراحی شده است.

8سیستم روانکاری ترکیبی از روش های روانکاری مرکزی و دستی را بکار می گیرد.روانکاری متمرکز در درجه اول برای روانکاری به موقع و دقیق از راهنماهای خطی اصلی و پیچ های سرب استفاده می شود.

9. سیستم کنترل ابزار ماشین شامل یک کامپیوتر میزبان، PLC و سایر اجزای مرتبط است. ** روش برنامه نویسی:** برنامه های پردازش با ورودی نقشه های CAD یا پارامترهای پردازش از طریق رابط USB یا صفحه کلید تولید می شونداین برنامه ها می توانند در هر زمان بر اساس شماره قطعات ذخیره، بازیابی، نمایش و انتقال شوند.ابزار ماشین نه تنها اجازه می دهد تا برای تنظیم دستی و کنترل پارامترهای پردازش فردی بلکه همچنین پشتیبانی کنترل کاملا خودکار برای کل توالی پردازش.

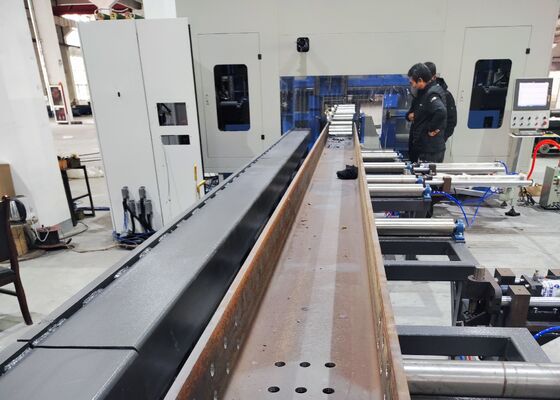

در طول جلسات نمونه نمایش، درخشش CNC و ورق فلز، and shearing machine effectively showcases its processing capabilities when working with standard H-beam samples—featuring varying flange widths and web thicknesses—as well as channel steel samples of different sizesنمونه های ارائه شده در این نمایش به وضوح توانایی تجهیزات را برای دستیابی به قرار دادن سوراخ دقیق، رشته های صاف و الگوهای مشخصی نشان می دهد.بنابراین به طور کامل دقت بالا و قابلیت اطمینان در سناریوهای کاربردی دنیای واقعی را نشان می دهد.

ماشین حفاری، علامت گذاری و تراش با سرعت بالا CNC H-Beam عمدتا در کارخانه های تولید سازه های فولادی و پروژه های ساخت پل استفاده می شود.این دستگاه ماشینکاری دقیق را برای پرتوهای H که در قاب ها و سازه های پشتیبان استفاده می شوند، ارائه می دهد.در ساخت پل، این تجهیزات عملیات حفاری با دقت بالا را بر روی پرتوهای H انجام می دهند.که نه تنها یکپارچگی ساختاری پل ها را بهبود می بخشد بلکه به آنها امکان می دهد تا به طور موثر به بار طولانی مدت مقاومت کنندبا بهره وری عملیاتی استثنایی، این ماشین پشتیبانی قابل اعتماد را برای این بخش های زیرساخت های حیاتی فراهم می کند و پیشرفت بی نقص پروژه های مرتبط را تضمین می کند.
