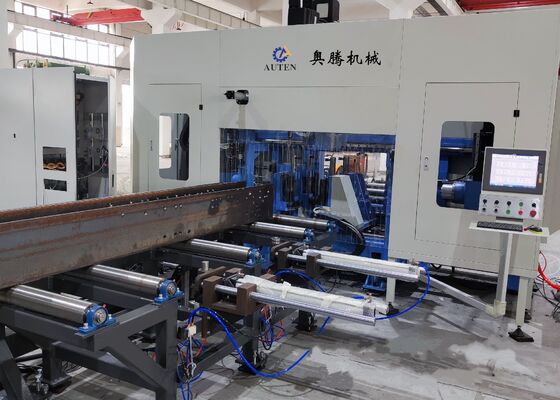

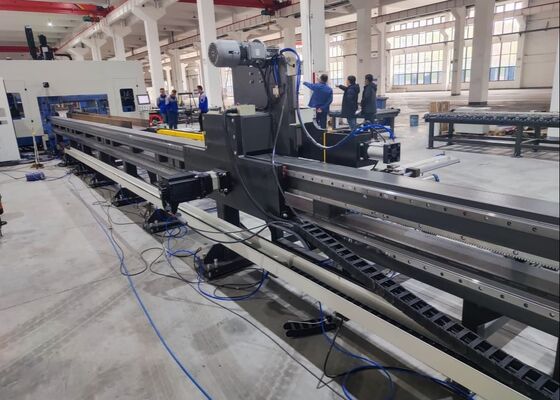

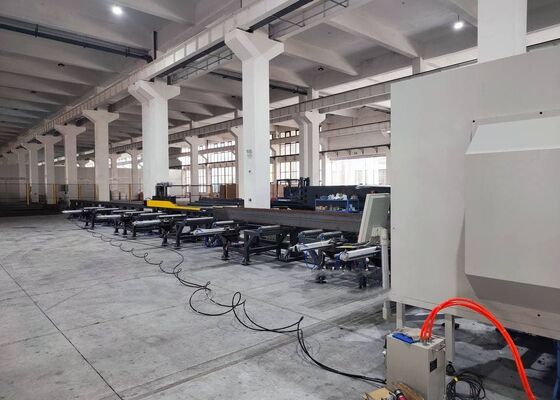

خط تولیدی جدید CNC برای حفاری بیم برش آسیاب برای ساختار H-Beam فولاد
معرفی محصول:
ماشین حفاری H-beam CNC در درجه اول برای حفاری، ضربه زدن، علامت گذاری و نشان دادن فولاد شکل H، فولاد کانال، فولاد زاویه ای و سایر مواد فلزی طراحی شده است.این به طور گسترده ای در صنعت سازه فولاد استفاده می شود، از جمله کاربردهای ساختمان ها، گاراژ ها، برج ها و سازه های شبکه.
1یک راه حل حفاری ضروری و تخصصی برای ساخت سازه های فولادی.
2قادر به حفاری سوراخ در یک زمان در سه سطح از H-beam و کانال، ارائه دقت بالا و بهره وری.
3مجهز به 7 محور CNC برای تغذیه و موقعیت دقیق و کاملا خودکار.
4. سازگار با AUTOCAD و DSTV نقشه های قطعه کار، تبدیل آنها را به صورت یکپارچه به برنامه های ماشینکاری.
پارامترهای محصول:
| مدل |
BHD1000/3 |
| H محدوده عرض پرتو (ملی متر) |
100 تا 1000 |
| H محدوده ارتفاع پرتو (ملی متر) |
100 تا 500 |
| محدوده عرض فولاد کانال (ملی متر) |
100 تا 1000 |
| محدوده ارتفاع فولاد کانال (ملی متر) |
100 تا 250 |
| حداکثر ضخامت قطعه (ملی متر) |
80 |
| حداکثر طول قطعه کار (m) |
12 یا 15 (اختیاری) |
| مقدار محور حفاری. |
کل 3 اسپندل، یک اسپندل در واحد بالا، سمت چپ و سمت راست به ترتیب |
| پیچ سوراخ پیچ |
BT2مدیریتی |
| حداکثر قطر حفاری (ملی متر) |
40 |
| قدرت موتور اسپیندل (kW) |
یَهُوَه، ۱/۱ |
| سرعت اسپندل (r/min) |
100 تا 3000 |
| سرعت تغذیه اسپندل (m/min) |
0 تا 10 |
| سرعت تغذیه در محور X (m/min) |
0 تا 20 |
| مقدار مجله ابزار |
3 |
| نوع و ظرفیت مجله ابزار |
نوع ردیف، 3x4 (اختیاری) |
| واحد علامت گذاری (اختیاری) |
تایپ دیسک، 36 کاراکتر، اندازه کاراکتر Φ10mm |
| سیستم CNC |
شرکت زیمنس آلمان، ژاپن پاناسونیک، چین INVT |
| روش خنک کننده |
خنک کننده اسپری، خنک کننده داخلی + خنک کننده خارجی |
| اندازه کل ماشین (m) |
حدود 33×5.5×35 |
| کل قدرت ((kW) |
حدود 60 |
| پارامترهای فوق می توانند با توجه به نیازهای خاص مشتری تنظیم و تغییر کنند. |
مشخصات محصول:
1. مکانیسم تغذیه ماشین نردبان از یک سیستم چسباندن و تغذیه گاری کنترل شده توسط CNC استفاده می کند ، که عملکرد با سرعت بالا و دقت موقعیت دقیق را تضمین می کند.
2برای حفاری سه صورت پرتو H، سه اسپندل با سرعت بالا BT40 استفاده می شود. با استفاده از قطعات حفاری کربید، اسپندل ها می توانند سرعت چرخش را تا 3000 RPM به دست آورند.این تنظیمات اطمینان از بهره وری پردازش بالا و عملکرد حفاری عالیتراشه های تولید شده در حین حفاری به طور موثر توسط کانویر تراشه های زنجیره ای حذف می شوند.
3سیستم خنک کننده خط حفاری CNC از تکنولوژی خنک کننده مه استفاده می کند و قابلیت خنک کننده داخلی و خارجی را ارائه می دهد.هر واحد پیچ حفاری مجهز به یک نوزل خنک کننده خارجی و اتصال خنک کننده داخلی است، اجازه می دهد تا انتخاب بر اساس نیازهای خاص حفاری. خنک سازی داخلی و خارجی می تواند به صورت مستقل یا همزمان مورد نیاز استفاده شود.
4. سیستم خودکار ابزار (ATC) می تواند بر اساس مشخصات مشتری نصب شود و نیاز به جایگزینی دستی ابزار را از بین ببرد.این ویژگی به طور قابل توجهی زمان توقف را کاهش می دهد و کارایی عملیاتی را افزایش می دهد.
5. ماشین حفاری درخشش به صورت اختیاری می تواند با یک سیستم علامت گذاری دیسک هیدرولیکی مجهز باشد. دیسک با استفاده از یک موتور سرو قرار می گیرد که نشان گذاری سریع تا 36 کاراکتر مختلف را امکان پذیر می کند.
6عملکردهای خودکار نوشتن و ضربه زدن جایگزین فرآیند سنتی نوشتن دستی می شوند.ابزار کاشی استفاده می شود برای نشان دادن موقعیت صفحه برای جوش بعدی بر روی H-beam flanges و websهمچنین می توان عملیات ضربه زدن را بر روی فلنج ها و شبکه های H انجام داد و به طور قابل توجهی بهره وری تولید را افزایش داد.
7. فشرده سازی قطعه کار در طول تغذیه و پردازش بر روی ماشین حفاری CNC ، از جمله بلند کردن طولی ، فشرده سازی فشار جانبی ، و ایمن سازی و آزاد کردن فشرده ها ،به طور کامل توسط سیستم هیدرولیک خودکار استاین امر اطمینان از عملکرد قابل اعتماد تجهیزات را در طول فرآیند تضمین می کند.
8سیستم کنترل شامل یک کامپیوتر مرکزی و یک PLC است که اجزای کلیدی آن از مارک های شناخته شده جهانی تهیه شده است.که به اپراتورها اجازه می دهد تا به راحتی برنامه های مختلف را ویرایش کنند.داده های طراحی ساختاری، مانند فایل های DXF و DSTV تولید شده توسط سیستم های AutoCAD یا TEKLA Structures شخص ثالث، می توانند به صورت یکپارچه وارد شوند.
در طول جلسات نمونه نمایش، CNC براق صفحه حفاری فلزی، علامت گذاری، and shearing machine effectively demonstrates its processing capabilities with standard H-beam samples (featuring varying flange widths and web thicknesses) as well as channel steel samples of different sizesنمونه های ارائه شده در این نمایش به وضوح نشان می دهد که دستگاه ابزار توانایی ارائه موقعیت دقیق سوراخ، رشته های تمیز،و الگوهای مشخصی برای علامت گذاری که به طور کامل دقت و قابلیت اطمینان آن را در سناریوهای کاربردی واقعی نشان می دهد..
ماشین حفر، علامت گذاری و تراش با سرعت بالا CNC به طور عمده در کارخانه های ساخت ساختارهای فولادی و پروژه های ساخت پل استفاده می شود.این دستگاه پردازش دقیق بر روی پرتوهای H استفاده شده در چارچوب ها و سیستم های پشتیبانی را انجام می دهد.در ساخت پل، این ماشین عملیات حفاری با دقت بالا را بر روی هیتروژن انجام می دهد.در نتیجه بهبود یکپارچگی ساختاری پل ها و اطمینان از توانایی آنها در تحمل بار طولانی مدتبا بهره وری عملیاتی بالا، این ماشین پشتیبانی قابل اعتماد را برای این بخش های زیرساخت حیاتی ارائه می دهد و پیشرفت آسان پروژه های مرتبط را تسهیل می کند.
