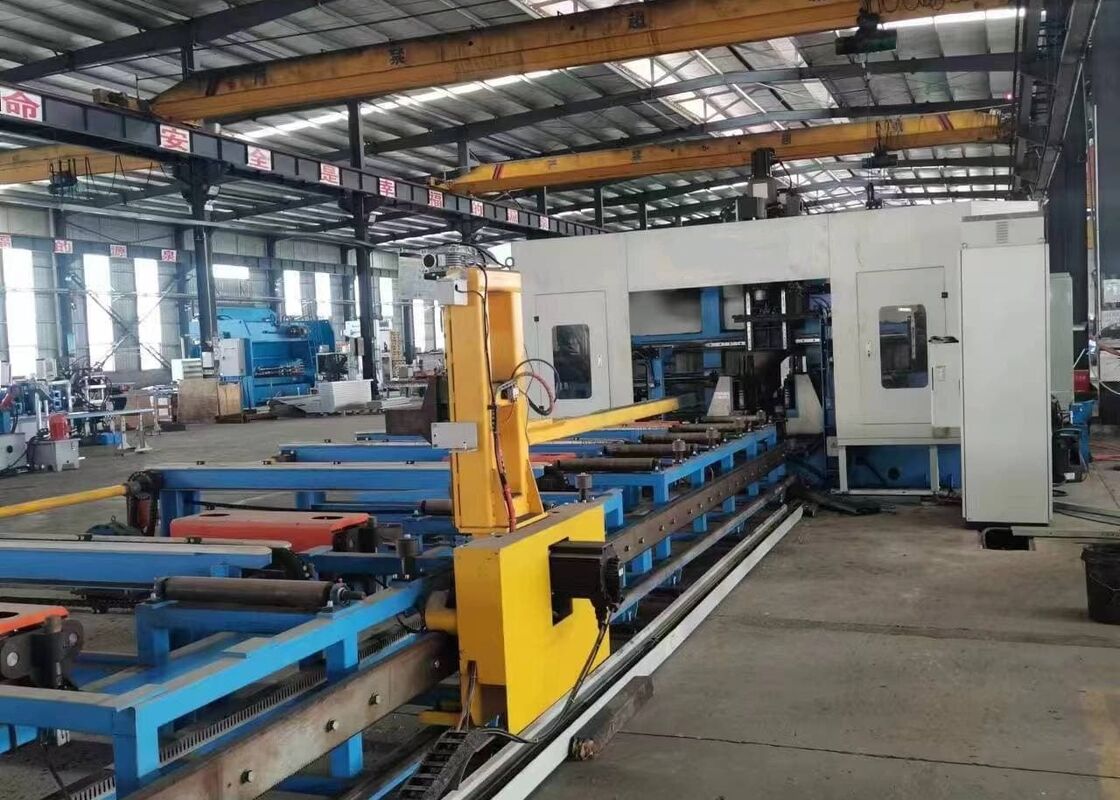

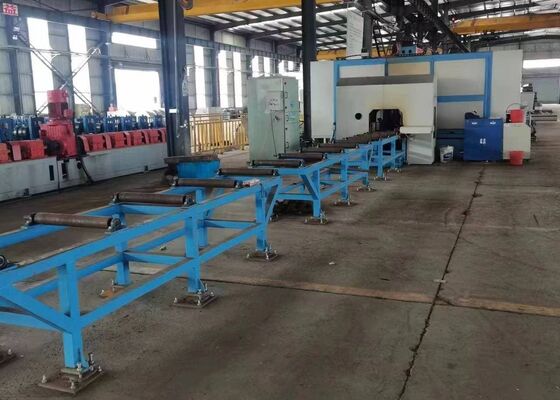

26mm قطر سوراخ کردن CNC Beam سوراخ کردن علامت گذاری ماشین تراش خط BT50 سوراخ کردن اسپندل
معرفی محصول:
ماشین حفاری H-beam CNC در درجه اول برای حفاری، ضربه زدن، علامت گذاری و کار کردن بر روی فولاد شکل H، فولاد کانال، فولاد زاویه ای و سایر مواد فولادی استفاده می شود.آن را به طور گسترده ای در صنعت سازه های فولادی استفاده می شود، از جمله بخش هایی مانند ساخت و ساز، گاراژ ها، برج ها و سازه های شبکه.
1تجهیزات حفاری ضروری و تخصصی برای صنعت ساخت سازه های فولادی
2قادر به حفاری سوراخ در یک زمان در سه سطح از H-برق و کانال با دقت استثنایی و بهره وری بالا.
3مجهز به 7 محور CNC، امکان تغذیه و موقعیت مکانی خودکار و دقیق.
4قادر به تشخیص AUTOCAD و DSTV نقشه های قطعه کار، تبدیل آنها را به برنامه های ماشینکاری.
پارامترهای محصول:
| مدل |
BHD1000/3 |
| H محدوده عرض پرتو (ملی متر) |
100 تا 1000 |
| H محدوده ارتفاع پرتو (ملی متر) |
100 تا 500 |
| محدوده عرض فولاد کانال (ملی متر) |
100 تا 1000 |
| محدوده ارتفاع فولاد کانال (ملی متر) |
100 تا 250 |
| حداکثر ضخامت قطعه (ملی متر) |
80 |
| حداکثر طول قطعه کار (m) |
12 یا 15 (اختیاری) |
| مقدار محور حفاری. |
کل 3 اسپندل، یک اسپندل در واحد بالا، سمت چپ و سمت راست به ترتیب |
| پیچ سوراخ پیچ |
BT2مدیریتی |
| حداکثر قطر حفاری (ملی متر) |
40 |
| قدرت موتور اسپیندل (kW) |
یَهُوَه، ۱/۱ |
| سرعت اسپندل (r/min) |
100 تا 3000 |
| سرعت تغذیه اسپندل (m/min) |
0 تا 10 |
| سرعت تغذیه در محور X (m/min) |
0 تا 20 |
| مقدار مجله ابزار |
3 |
| نوع و ظرفیت مجله ابزار |
نوع ردیف، 3x4 (اختیاری) |
| واحد علامت گذاری (اختیاری) |
تایپ دیسک، 36 کاراکتر، اندازه کاراکتر Φ10mm |
| سیستم CNC |
شرکت زیمنس آلمان، ژاپن پاناسونیک، چین INVT |
| روش خنک کننده |
خنک کننده اسپری، خنک کننده داخلی + خنک کننده خارجی |
| اندازه کل ماشین (m) |
حدود 33×5.5×35 |
| کل قدرت ((kW) |
حدود 60 |
| پارامترهای فوق می توانند با توجه به نیازهای خاص مشتری تنظیم و تغییر کنند. |
مشخصات محصول:
1. مکانیسم تغذیه ماشین نردبان استفاده می کند CNC کنترل گاری کلیمپ و تغذیه، اطمینان از کار با سرعت بالا و دقت موقعیت دقیق.
2. برای حفاری سه چهره H-beam از سه اسپندل با سرعت بالا BT40 استفاده می شود. مجهز به قطعات حفاری کربید، اسپندل ها می توانند سرعت چرخش را تا 3000 rpm به دست آورند.این طراحی باعث بهره وری بالای پردازش و نتایج عالی حفاری می شودتراشه های تولید شده در طول فرآیند حفاری به طور موثر توسط کانویر تراشه های زنجیره ای حذف می شوند.
3. خط حفاری CNC دارای یک سیستم خنک کننده مه است که قابلیت خنک کننده داخلی و خارجی را فراهم می کند.هر واحد چرخ دنده حفاری مجهز به نوزل خنک کننده خارجی و کانکتور خنک کننده داخلی خود است، که می تواند بر اساس نیازهای خاص حفاری انتخاب شود. خنک سازی داخلی و خارجی می تواند به صورت مستقل یا همزمان استفاده شود.
4. سیستم تغییر ابزار خودکار (ATC) می تواند بر اساس الزامات مشتری نصب شود و نیاز به تغییر ابزار دستی را از بین ببرد.این کار باعث افزایش بهره وری در زمان و بهبود قابل توجهی در بهره وری کلی می شود..
5دستگاه حفاری درخشش می تواند به صورت اختیاری با یک سیستم علامت گذاری دیسک هیدرولیک مجهز باشد.دیسک به دقت توسط یک موتور servo قرار داده شده و قادر به علامت گذاری 36 کاراکتر های مختلف به سرعت و به طور موثر است.
6عملکردهای خودکار نوشتن و ضربه زدن جایگزین روش های سنتی نوشتن دستی می شوند.ابزار کاشی استفاده می شود برای نشان دادن موقعیت برای فرآیند جوش بعدی در فلنج ها و شبکه های H-beamعلاوه بر این، ضربه زدن می تواند بر روی فلنج ها و شبکه های H-beam انجام شود و به طور قابل توجهی بهره وری تولید را افزایش دهد.
7. فشرده سازی قطعه کار در طول تغذیه و پردازش بر روی ماشین حفاری CNC توسط یک سیستم هیدرولیکی که کنترل بلند کردن طولی کلیمپ، فشرده سازی جانبی،و تثبيت و گشايش کلاپاین عملکرد هیدرولیکی اطمینان از قابلیت اطمینان و ثبات تجهیزات در طول کار آن را تضمین می کند.
8سیستم کنترل از یک کامپیوتر مرکزی و یک PLC تشکیل شده است که شامل اجزای کلیدی از مارک های شناخته شده بین المللی است.که به اپراتورها اجازه می دهد تا به راحتی برنامه های مختلف را ویرایش کنند.داده های طراحی ساختاری تولید شده توسط سیستم های شخص ثالث مانند AutoCAD یا TEKLA Structures، از جمله فایل های DXF و DSTV، می توانند به راحتی وارد شوند.
در طول جلسات نمونه نمایش، CNC براق صفحه حفاری فلزی، علامت گذاری، and shearing machine effectively demonstrates its processing capabilities when working with standard H-beam samples (featuring varying flange widths and web thicknesses) as well as channel steel samples of different sizesنمونه های نشان داده شده در این نمایش به وضوح نشان می دهد که توانایی ماشین برای دستیابی به موقعیت دقیق سوراخ، نخ های تمیزو الگوهای مشخصی که دقت و قابلیت اطمینان آن را در کاربردهای دنیای واقعی برجسته می کنند.
ماشین حفاری، علامت گذاری و تراش با سرعت بالا CNC H-Beam عمدتاً در تاسیسات ساخت ساختارهای فولادی و پروژه های ساخت پل استفاده می شود.این دستگاه پردازش دقیق بر روی پرتوهای H استفاده شده در قاب ها و سازه های پشتیبان را انجام می دهد.در ساخت پل، آن را انجام حفاری با دقت بالا بر روی H-beam،افزایش یکپارچگی ساختاری پل ها و توان آنها برای تحمل بار طولانی مدت به طور موثربا بهره وری عملیاتی استثنایی خود، این ماشین پشتیبانی قابل اعتماد را برای این بخش های زیرساخت حیاتی ارائه می دهد و پیشرفت آسان پروژه های مرتبط را تضمین می کند.
