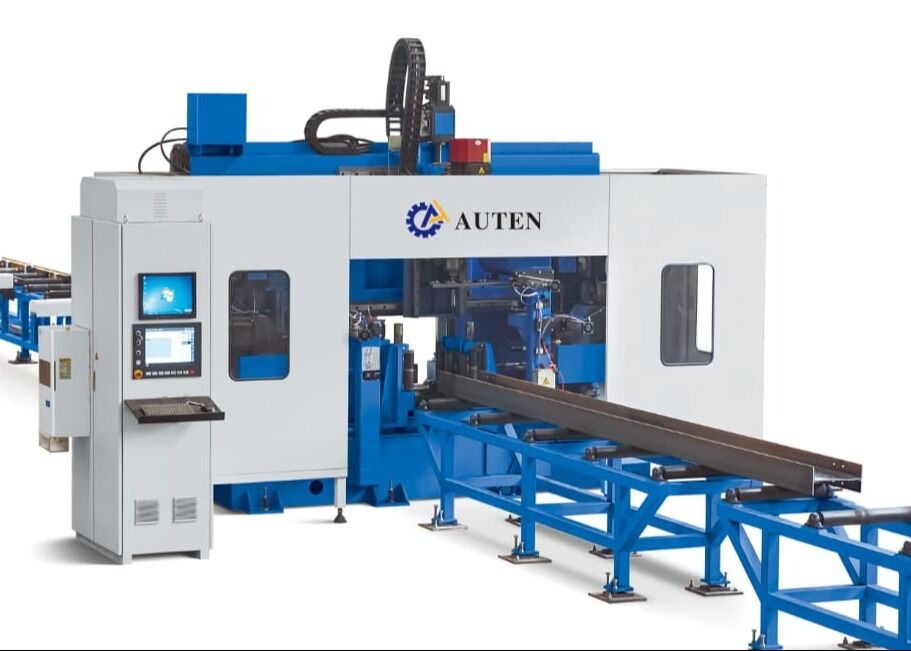

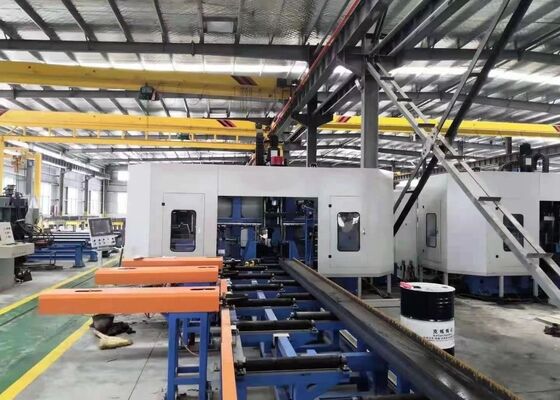

مدل BHD1000/3 ماشین برش CNC 3D درخشش قطر 40mm قطر حفاری
معرفی محصول:
ماشین حفاری h-beam cnc عمدتا برای حفاری، ضربه زدن، علامت گذاری و نشان دادن فولاد شکل H، فولاد کانال، فولاد زاویه ای و فولاد های دیگر استفاده می شود.این به طور گسترده ای در صنایع ساختاری فولاد مانند ساختمان استفاده می شود، گاراژ ها، برج ها و سازه های شبکه.
1تجهیزات حفاری لازم و ویژه برای ساخت و ساز صنعت ساختارهای فولادی
2حفاری سوراخ در سه سطح بر روی H شعاع و کانال در همان زمان، با دقت بالا و بهره وری بالا.
3.7 محور CNC، به طور خودکار کامل تغذیه دقیق و موقعیت.
4. می تواند AUTOCAD و DSTV قطعه کار نقاشی تشخیص و تبدیل آنها را به برنامه های ماشینکاری.
پارامترهای محصول:
| مدل |
BHD1000/3 |
| H محدوده عرض پرتو (ملی متر) |
100 تا 1000 |
| H محدوده ارتفاع پرتو (ملی متر) |
100 تا 500 |
| محدوده عرض فولاد کانال (ملی متر) |
100 تا 1000 |
| محدوده ارتفاع فولاد کانال (ملی متر) |
100 تا 250 |
| حداکثر ضخامت قطعه (ملی متر) |
80 |
| حداکثر طول قطعه کار (m) |
12 یا 15 (اختیاری) |
| مقدار محور حفاری. |
کل 3 اسپندل، یک اسپندل در واحد بالا، سمت چپ و سمت راست به ترتیب |
| پیچ سوراخ پیچ |
BT2مدیریتی |
| حداکثر قطر حفاری (ملی متر) |
40 |
| قدرت موتور اسپیندل (kW) |
یَهُوَه، ۱/۱ |
| سرعت اسپندل (r/min) |
100 تا 3000 |
| سرعت تغذیه اسپندل (m/min) |
0 تا 10 |
| سرعت تغذیه در محور X (m/min) |
0 تا 20 |
| مقدار مجله ابزار |
3 |
| نوع و ظرفیت مجله ابزار |
نوع ردیف، 3x4 (اختیاری) |
| واحد علامت گذاری (اختیاری) |
تایپ دیسک، 36 کاراکتر، اندازه کاراکتر Φ10mm |
| سیستم CNC |
آلمانی، ژاپن، چین |
| روش خنک کننده |
خنک کننده اسپری، خنک کننده داخلی + خنک کننده خارجی |
| اندازه کل ماشین (m) |
حدود 33×5.5×35 |
| کل قدرت ((kW) |
حدود 60 |
| پارامترهای فوق می توانند با توجه به نیازهای خاص مشتری تنظیم و تغییر کنند. |
مشخصات محصول:
1. مکانیسم تغذیه ماشین نرده شعاع، چسباندن و تغذیه ماشین CNC را با سرعت بالا و دقت موقعیت پذیر می کند.
2. سه چرخ دنده با سرعت بالا BT40 برای حفاری سه صورت از H-beam استفاده می شود. این کاربید سوراخ می کند، سرعت چرخش چرخ دنده می تواند تا 3000rpm باشد.بهره وری پردازش بالا است و اثر حفاری خوب است. تراشه های رخ داده در طول حفاری توسط کانویر تراشه های زنجیره ای منتقل می شود.
3. سیستم خنک کننده خط حفاری سی ان سی سیستم خنک کننده مه را اتخاذ می کند که دارای عملکرد خنک کننده داخلی و خنک کننده خارجی است.هر جعبه پیچ حفاری مجهز به نوزل خنک کننده خارجی و اتصال خنک کننده داخلی خود است، که می تواند با توجه به نیازهای حفاری انتخاب شود. خنک سازی داخلی و خنک سازی خارجی می تواند به صورت جداگانه یا همزمان استفاده شود.
4. سیستم تغییر ابزار خودکار (ATC) می تواند با توجه به نیاز مشتریان مجهز شود، نیازی به جایگزینی ابزار به صورت دستی، صرفه جویی در زمان و بهبود کارایی کار نیست.
5. ماشین حفاری شعاعی دستگاه علامت گذاری دیسک هیدرولیک را می توان به صورت اختیاری مجهز کرد. دیسک از طریق موتور سرو قرار داده شده و می تواند 36 کاراکتر مختلف را به سرعت علامت گذاری کند.
6. عملکردهای خودکار و ضربه زدن به جای نوشتن دستی سنتی است. ابزار نوشتن می تواند برای نشان دادن موقعیت صفحه برای فرآیند جوش بعدی در فلنج ها و شبکه های H-beam استفاده شود.صرفه جویی در زمان و تلاش در حالی که بهبود دقتهمچنین می توان روی فلانژ ها و شبکه های H-beam انجام داد، که به طور قابل توجهی کارایی تولید را بهبود می بخشد.
7. فشرده سازی قطعه کار ماشین CNC در هنگام تغذیه و پردازش، بلند کردن طولی فشرده سازی و فشرده سازی جانبی،ثابت کردن و گشودن کلیپ توسط سیستم هیدرولیکی تکمیل می شود، که اطمینان از قابلیت اطمینان تجهیزات در طول کار را تضمین می کند.
8. سیستم کنترل شامل یک کامپیوتر میزبان و PLC است ، با اجزای کلیدی از مارک های مشهور بین المللی. روش های برنامه نویسی متعدد به اپراتورها امکان ویرایش برنامه های مختلف را می دهد.داده های طراحی ساختاری تولید شده توسط سیستم های AutoCAD یا TEKLA Structures، مانند فایل های DXF و DSTV، می تواند وارد شود.
در طول جلسات نمونه نمایش، CNC براق صفحه حفاری فلزی، علامت گذاری، and shearing machine effectively showcases its processing capabilities when working with standard H-beam samples (featuring different flange widths and web thicknesses) as well as channel steel samples of varying sizesنمونه های ارائه شده در این نمایش ها به وضوح توانایی دستگاه ابزار را برای دستیابی به موقعیت دقیق سوراخ، رشته های تمیز،و الگوهای مشخصی نشان دهنده دقت بالا و قابلیت اطمینان در سناریوهای کاربردی.
ماشین حفاری، علامت گذاری و تراش با سرعت بالا CNC H-Beam عمدتاً در کارخانه های ساخت ساختارهای فولادی و پروژه های ساخت پل استفاده می شود.این دستگاه پردازش دقیق بر روی پرتوهای H استفاده شده در قاب ها و سازه های پشتیبان را انجام می دهد.، که یک پایه محکم برای مونتاژ پایدار سازه های فولادی فراهم می کند. در ساخت پل، عملیات حفاری با دقت بالا بر روی H-beam انجام می شود.که نه تنها قدرت ساختاری پل ها را افزایش می دهد بلکه به آنها امکان می دهد تا بار های طولانی مدت را به طور موثر تحمل کنندبا بهره وری عملیاتی بالا، این ماشین پشتیبانی قابل اعتماد را برای این بخش های زیرساخت حیاتی ارائه می دهد و پیشرفت بدون دردسر پروژه های مرتبط را تضمین می کند.
