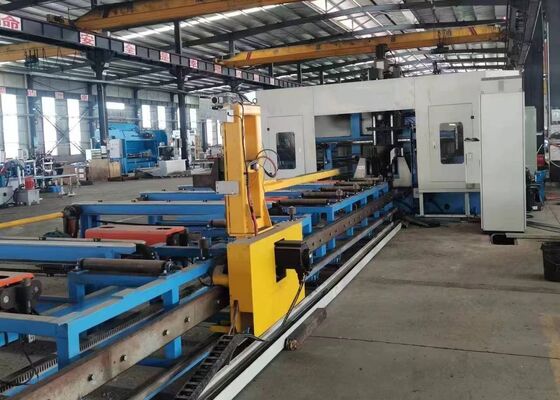

1250x600mm عرض ارتفاع ماشین حفاری 3D CNC BT40 Spindles برای کاربرد ساختار فولاد

1250x600mm عرض ارتفاع ماشین حفاری 3D CNC BT40 Spindles برای کاربرد ساختار فولاد

کاربرد:

این مرکز ماشینکاری به طور خاص برای عملیات حفاری بر روی H-beam طراحی شده است.آن را با کارایی قابل توجهی انجام وظایف حفاری بر روی قطعات کاربا دقت فوق العاده ماشینکاری و رابط کاربری بدیهی، این تجهیزات یک راه حل با عملکرد بالا در صنعت سازه های فولادی را نشان می دهد.این به طور گسترده ای در بخش های حیاتی مانند مهندسی ساخت و ساز استفاده می شود، زیرساخت های پل، تولید استخر برج، و پروژه های ساختار شبکه.

مشخصات:

ویژگی های محصول

1. این 3D H-beam حفاری و برش ماشین عمدتا متشکل از بدن ماشین اصلی، سیستم تغذیه CNC، حامل مواد، سیستم الکتریکی، سیستم هیدرولیک، سیستم خنک کننده،سیستم روان کنندهاین ماشین دارای ساختار بستر ثابت با تنظیم قطعه کار قابل حرکت است و برای پردازش پرتوهای H بزرگ مناسب است.از تولید مستمر پشتیبانی می کند و با سطح پیشرفته اتوماسیون خود متمایز است.

2. بدن ماشین حفاری شامل تخت، مجموعه های میز کشویی CNC، دستگاه های پشتیبانی، واحدهای فشار بالا و جانبی و سیستم های تشخیصی است.قطعات جدول لغزنده CNC شامل سمت ثابت، طرف متحرک، و میز کشویی CNC واحد بالا. به طور خاص برای عملیات حفاری H-beam طراحی شده است، مجموعه میز کشویی از یک صفحه کشویی، پایه میز کشویی،داروی سر چرخ دار، اسپندل مکانیکی با سرعت بالا، سیلندر ابزار، موتور فرکانس متغیر، موتور سرو، راهنمای خطی و پیچ های سرب.

3. سیستم تغذیه CNC متشکل از براکت ها ، دنده ها ، قفسه ها ، موتورهای سرو ، کاهش دهنده ها و دستکاری ها است. موتور سرو دستکاری را هدایت می کند و حرکت X جهت H-beam را تسهیل می کند ،بنابراین اطمینان از تغذیه دقیق و موقعیت دقیق قطعه کار.

4کانویر مواد شامل یک کانویر تغذیه و یک کانویر تغذیه است. کانویر تغذیه شامل براکت های کانویر، رول های پشتیبانی و دستگاه های فشار جانبی است.که به طور خاص برای حمل قطعات فولادی پرفایل شده طراحی شده اند، به دست آوردن موقعیت Y جهت خالی از قطعات، و کار در ارتباط با سیستم تغذیه CNC برای تکمیل فرآیند تغذیه مواد.از مواد برقی کانال و رول های پشتیبانی ساخته شده است، برای حمل قطعات آماده کار اختصاص دارد.

5. سیستم خنک کننده از روش های خنک کننده داخلی و خارجی استفاده می کند، استفاده از مه نفتی برای خنک کردن حفره. این رویکرد مزایای متعددی را ارائه می دهد، از جمله کاهش مصرف مایع خنک کنندهترویج بهره وری هزینه، پایداری زیست محیطی و به حداقل رساندن سایش سوراخ.

6سیستم هیدرولیکی مسئول تغذیه دستگاه فشار بالا، دستگاه فشار جانبی، سیلندر ابزار و سایر اجزای مرتبط است.

7سیستم پنوماتیک برای تامین برق به دستکاری کننده، سیلندر آزمایش و سایر تجهیزات قابل مقایسه طراحی شده است.

8سیستم روان کننده ترکیبی از روش های روان کننده مرکزی و دستی است.روانکاری متمرکز در درجه اول برای روانکاری به موقع و دقیق از راهنماهای خطی اصلی و پیچ های سرب استفاده می شود.

9. سیستم کنترل ابزار ماشین شامل یک کامپیوتر میزبان، PLC و سایر اجزای مرتبط است. روش برنامه نویسی:برنامه های پردازش با ورودی نقشه های CAD یا پارامترهای پردازش از طریق رابط USB یا صفحه کلید تولید می شونداین برنامه ها می توانند در هر زمان بر اساس شماره قطعات ذخیره، بازیابی، نمایش و انتقال شوند.این سیستم نه تنها امکان تنظیم دستی و کنترل پارامترهای پردازش فردی را فراهم می کند بلکه همچنین امکان اتوماسیون کامل کل جریان کار پردازش را فراهم می کند.

در طول جلسات نمونه نمایش، درخشش CNC و ورق فلز، and shearing machine effectively showcases its processing capabilities when working with standard H-beam samples—featuring various flange widths and web thicknesses—as well as channel steel samples of different sizesنمونه های ارائه شده در این نمایش ها به وضوح توانایی تجهیزات را برای دستیابی به موقعیت دقیق سوراخ، نخ های صاف و الگوهای علامت گذاری دقیق برجسته می کنند.در نتیجه به طور کامل دقت بالا و قابلیت اطمینان خود را در برنامه های کاربردی دنیای واقعی نشان می دهد.

ماشین حفاری، علامت گذاری و تراش با سرعت بالا CNC H-Beam عمدتا در کارخانه های تولید سازه های فولادی و پروژه های ساخت پل استفاده می شود.آن را تضمین می کند ماشینکاری دقیق از H-beam استفاده می شود در چارچوب و سازه های پشتیبانیدر ساخت پل ها، این دستگاه حفاری با دقت بالا را بر روی پرتوهای H انجام می دهد.افزایش یکپارچگی ساختاری پل ها و توان آن ها برای تحمل موثر بار های طولانی مدتاین تجهیزات با بهره وری عملیاتی استثنایی، پشتیبانی قابل اعتماد از این بخش های زیرساخت حیاتی را ارائه می دهند و اجرای بدون مشکل پروژه های مرتبط را تضمین می کنند.
