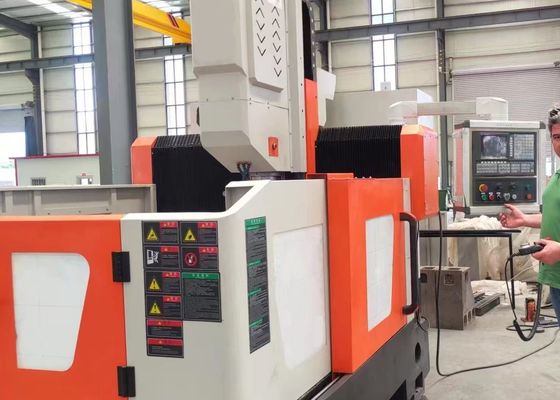

دستگاه فرز و سوراخ‌کاری صفحه ثابت دروازه‌ای با ابعاد قطعه کار 1200x1200 میلی‌متر، ارتفاع دروازه 750 میلی‌متر

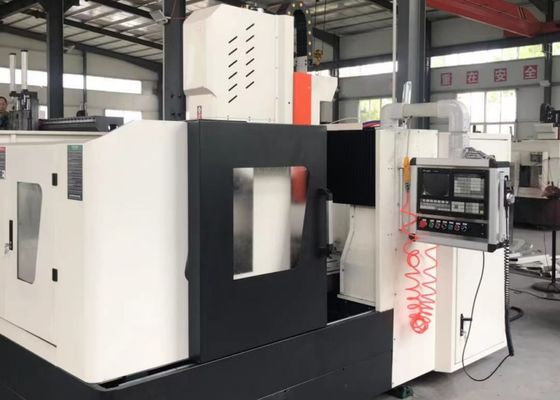

دستگاه فرز و سوراخ‌کاری صفحه ثابت دروازه‌ای با ابعاد قطعه کار 1200x1200 میلی‌متر، ارتفاع دروازه 750 میلی‌متر

کاربرد:

دستگاه فرز و سوراخ‌کاری CNC دروازه‌ای عمدتاً برای عملیات سوراخ‌کاری، پخ‌زنی، قلاویزکاری و فرزکاری روی صفحات و اجزای سازه‌ای طراحی شده است. دامنه کاربرد آن شامل قطعات کاری مانند فلنج‌ها، دیسک‌ها، حلقه‌ها و صفحات تخت با ضخامت‌هایی است که در محدوده پردازش مؤثر تجهیزات قرار می‌گیرند. این دستگاه امکان ساخت سوراخ‌های عبوری و سوراخ‌های کور را بر روی اجزای تک‌ماده و مواد مرکب فراهم می‌کند. با کنترل دیجیتال بر کل فرآیند ماشین‌کاری، راحتی عملیاتی استثنایی را ارائه می‌دهد. این دستگاه قادر به پشتیبانی از تولید خودکار، دستیابی به دقت بالا و تطبیق با نیازهای تولید چندگانه و در مقیاس بزرگ است.

مشخصات فنی:

ویژگی‌های محصول

1. بستر و میز کار دستگاه:
بستر و میز کار دستگاه به‌طور یکپارچه از چدن خاکستری (HT250) ریخته‌گری شده‌اند و قبل از ماشین‌کاری دقیق نهایی، تحت عملیات بازپخت و پیری مضاعف قرار می‌گیرند. این فرآیند تولید، استحکام استاتیکی و دینامیکی عالی و همچنین پایداری ابعادی بدون تغییر شکل را تضمین می‌کند. سطح میز کار با شیارهای T به‌طور منطقی چیده‌شده، با دقت ماشین‌کاری شده است که به‌طور خاص برای بستن ایمن قطعه کار طراحی شده‌اند. دو ریل خطی با دقت بالا در هر طرف پایه بستر نصب شده‌اند که امکان توزیع یکنواخت نیرو بر روی لغزنده‌های راهنما را فراهم می‌کند تا استحکام کلی و مقاومت ابزار ماشین در برابر کشش و فشار را به‌طور قابل توجهی افزایش دهد. سیستم درایو از موتورهای سروو AC همراه با پیچ‌های ساچمه‌ای دقیق برای هدایت همزمان حرکت محور Y دروازه در هر دو طرف استفاده می‌کند. پیچ‌های لنگر قابل تنظیم به‌طور استراتژیک بر روی سطح زیرین بستر توزیع شده‌اند که تراز کردن راحت بستر و میز کار دستگاه را تسهیل می‌کند.

2. تیر ثابت/دروازه متحرک:
دروازه تیر ثابت از طریق ریخته‌گری از چدن خاکستری (HT250) ساخته شده است. دو مجموعه از ریل‌های خطی غلتشی با تحمل بار فوق‌العاده بالا در قسمت جلویی دروازه نصب شده‌اند. یک پیچ ساچمه‌ای دقیق همراه با یک موتور سروو، صفحه لغزنده هد قدرت را برای حرکت در امتداد محور X هدایت می‌کند و صفحه لغزنده به صورت استاندارد مجهز به هد قدرت سوراخ‌کاری است. حرکت دروازه از طریق یک موتور سروو محقق می‌شود که نیرو را از طریق یک کوپلینگ دقیق برای هدایت مهره پیچ ساچمه‌ای برای حرکت چرخشی روی پیچ ساچمه‌ای منتقل می‌کند.

3. زین متحرک:
زین متحرک یک جزء سازه‌ای از جنس چدن دقیق است. این دستگاه مجهز به دو مجموعه از لغزنده‌های راهنمای خطی CNC با تحمل بار فوق‌العاده بالا، یک مجموعه از مجموعه‌های پیچ ساچمه‌ای دقیق و یک کاهنده سیاره‌ای با دقت بالا است که به موتور سروو متصل می‌شود. این طراحی شامل تعادل وزن هد قدرت است که بار روی پیچ ساچمه‌ای را کاهش می‌دهد و عمر مفید آن را افزایش می‌دهد. زین، هد قدرت سوراخ‌کاری را برای حرکت در امتداد محور Z هدایت می‌کند و عملکردهایی مانند حرکت سریع به جلو، جمع شدن سریع و توقف هد قدرت را فعال می‌کند. همچنین دارای قابلیت‌های شکستن خودکار تراشه، تخلیه تراشه و مکث به صورت استاندارد است.

4. هد قدرت سوراخ‌کاری:
هد قدرت سوراخ‌کاری با یک موتور اسپیندل سروو اختصاصی پیکربندی شده است که نیرو را از طریق یک تسمه همزمان دندانه‌دار به یک اسپیندل دقیق تخصصی منتقل می‌کند تا خروجی گشتاور را افزایش دهد. اسپیندل شامل یک مجموعه بلبرینگ تماس زاویه‌ای ساخت ژاپن (چهار ردیف در جلو، دو ردیف در عقب) است و از تنظیم سرعت بدون پله پشتیبانی می‌کند. اسپیندل مجهز به یک سیستم تعویض ابزار پنوماتیکی، تعویض سریع و کارآمد ابزار را امکان‌پذیر می‌کند. حرکت تغذیه توسط یک موتور سروو همراه با یک پیچ ساچمه‌ای هدایت می‌شود. محورهای X و Y از عملکرد پیوند پشتیبانی می‌کنند و کنترل نیمه‌حلقه‌ای بسته را اتخاذ می‌کنند و عملکردهای درون‌یابی خطی و دایره‌ای را محقق می‌کنند. بینی اسپیندل دارای یک سوراخ مخروطی BT50 است و به یک اتصال چرخشی با سرعت بالا مجهز شده است که از ماشین‌کاری مته U با تامین خنک‌کننده از طریق اسپیندل پشتیبانی می‌کند.

این تجهیزات صنعتی CNC دروازه‌ای با عملکرد بالا، متخصص در سوراخ‌کاری و علامت‌گذاری صفحات و ورق‌های فلزی، به‌طور دقیق برای ماشین‌کاری دقیق اجزای صفحه‌ای و قطعات سازه‌ای مهندسی شده است. به‌طور خاص برای پردازش قطعات کاری از جمله فلنج‌ها، دیسک‌ها، حلقه‌ها و صفحات تخت طراحی شده است، دارای یک مشخصات اصلی است که در آن ضخامت این قطعات کاری باید دقیقاً با پارامترهای ماشین‌کاری مؤثر از پیش تعریف شده دستگاه مطابقت داشته باشد.

در کارگاه‌های سازه‌های فولادی، این تجهیزات عملیات سوراخ‌کاری و فرزکاری دقیق را بر روی صفحات سازه‌ای و اجزای اتصال انجام می‌دهند و در نتیجه یک پایه محکم برای مونتاژ پایدار چارچوب‌های فولادی ایجاد می‌کنند. در بخش انرژی باد، راه‌حل‌های ماشین‌کاری با دقت بالا را برای برج‌های توربین بادی و فلنج‌ها ارائه می‌دهد—یک فرآیند ضروری که تضمین می‌کند این اجزا می‌توانند در برابر شرایط محیطی سخت (به عنوان مثال، بادهای شدید، نوسانات دما) مقاومت کنند. برای ابتکارات ساخت پل، این تجهیزات تیرهای پل و براکت‌های پشتیبانی را پردازش می‌کنند و امکان ایجاد اتصالات پایدار و بادوام را فراهم می‌کنند که برای تحمل بارهای دینامیکی در طول عمر طولانی پل طراحی شده‌اند.
