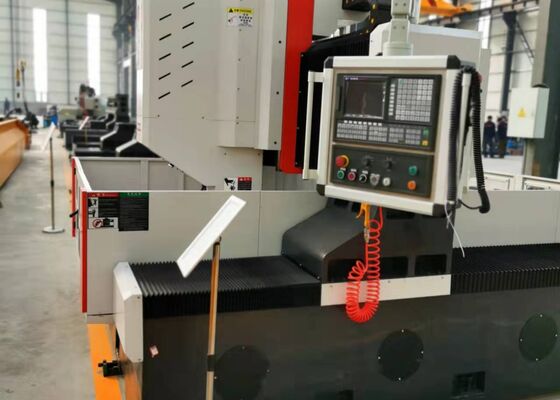

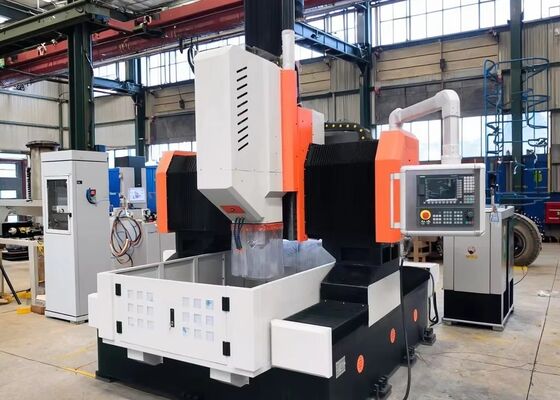

750mm Gantry ارتفاع Cnc Gantry نوع صفحه فولاد ورق فلنج سوراخ کردن ماشین 18mm T-سفت عرض

750mm Gantry ارتفاع Cnc Gantry نوع صفحه فولاد ورق فلنج سوراخ کردن ماشین 18mm T-سفت عرض

معرفی محصول

ماشین حفاری و آسیاب CNC به طور خاص برای عملیات حفاری، چیمفر، ضربه زدن و آسیاب بر روی قطعات کاری صفحه و اجزای ساختاری طراحی شده است.قادر به پردازش اقلام مانند فلنج است، دیسک ها، حلقه ها و صفحه های مسطح، با پارامترهای ضخامت به شدت در محدوده پردازش موثر ماشین مشخص شده است.این ماشین پشتیبانی هر دو سوراخ از طریق و سوراخ کور ماشین آلات بر روی مواد تک و مواد ترکیبی اجزایاین دستگاه با کنترل کاملا دیجیتال در طول کل فرآیند ماشینکاری، آسان بودن کار و افزایش بهره وری را تضمین می کند. این دستگاه برای تولید خودکار مناسب است.ارائه نتایج با دقت بالا برای پاسخگویی به خواسته های تنوع متعدد، محیط های تولید در مقیاس بزرگ

مشخصات:

ویژگی های محصول

1سیستم انتقال

ریل های راهنما و اسلایدرهای با دقت بالا، که از تایوان وارد شده اند، به طور خاص برای اطمینان از عملکرد بدون مشکل طراحی شده اند و در عین حال توانایی تجهیزات را برای رسیدگی به بارهای سنگین افزایش می دهند.محور X و محور Z مجهز به دو و چهار راهنمای خطی رولینگ هستند، که به ترتیب به عنوان اجزای هدایت و حمل بار برای هر دو حرکت جانبی و طولی عمل می کنند.این دستگاه به طور کامل نیازهای فنی برای عملیات حفاری با سرعت بالا را برآورده می کندبرای انتقال قدرت، محور X و محور Z توسط موتورهای سرو AC هدایت می شوند، که پیچ های توپ دقیق را برای تبدیل حرکت چرخش به جابجایی خطی دقیق هدایت می کنند.

محور Y مجهز به دو راهنمای خطی رولینگ سنگین است که هرکدام شامل دو ریل مربع می شوند که در کنار هم مکانیسم کشویی محور Y را تشکیل می دهند.این طراحی نه تنها نیازهای سفتی و قدرت بالای قاب گانتری را برآورده می کند بلکه مزایای فنی متعددی را نیز فراهم می کند، شامل یک ضریب اصطکاک پایین، حرکت با سرعت بالا، خنک کننده ارتعاش برتر، و یک عمر خدمت طولانی.محور Y از تکنولوژی محرک هم زمان سرو موتور استفاده می کند، که پیچ های توپ را به طور همزمان حرکت می دهد، حرکت متناوب دقیق میز کار محور Y را برای عملیات دقیق ماشینکاری CNC تضمین می کند.

2سیستم روان کننده اتوماتیک و مکانیسم های محافظتی

این ماشین مجهز به یک سیستم روانکاری خودکار فشرده سازی قطری تایوان ساخته شده است که روانکاری کامل و بدون زاویه برای اجزای متحرک مانند ریل های راهنما، پیچ های سرب،و قفسه هامحور X و محور Y با پوشش های ضد گرد و غبار محافظت می شوند، در حالی که محافظ های ضد آب در اطراف میز کار نصب شده اند.ارائه حفاظت بیشتر در طول عملیات.

3سیستم مرکزی تحویل مایعات خنک کننده:

این ماشین مجهز به یک سیستم استاندارد تحویل خنک کننده مرکزی است. گردش خنک کننده داخلی به طور موثر مانع از چسب آهن از چسبیدن به ابزار در طول ماشینکاری می شود.در نتیجه کاهش فرسایش ابزار، طول عمر ابزار و بهبود سطح پایان قطعات کار.خروجی مایع خنک کننده با فشار بالا در نوک ابزار محافظت قابل اعتماد هم برای سطح قطعه کار و هم برای مفصل چرخشی با سرعت بالا فراهم می کند، جلوگیری از انسداد ناشی از آلاینده ها و افزایش کیفیت کلی قطعه کار و بهره وری عملیاتی.

این تجهیزات صنعتی با کارایی بالا از نوع گانتری CNC، که برای عملیات حفاری و علامت گذاری صفحه و ورق فلز طراحی شده است،به دقت برای ماشینکاری دقیق اجزای شبیه به صفحه و قطعات ساختاری طراحی شده است.به طور خاص برای پردازش قطعات مانند فلنج، دیسک، حلقه و صفحات مسطح بهینه شدهبرای اطمینان از اینکه ضخامت این قطعات به طور دقیق با پارامترهای ماشینکاری موثر از پیش تعریف شده مطابقت دارد ساخته شده است..

در تاسیسات ساختمانی فولاد، این تجهیزات عملیات حفاری و فریز دقیق بر روی صفحات ساختاری و اجزای اتصال را انجام می دهند.فراهم کردن یک پایه قابل اعتماد برای مونتاژ پایدار قاب های فولادیدر بخش انرژی بادی،این شرکت راه حل های ماشینکاری با دقت بالا را برای برج های توربین بادی و فلنج های آن ارائه می دهد.برای پروژه های ساخت پل، تجهیزات در حال پردازش گیره های پل و براکت های پشتیبانی هستند.امکان ایجاد اتصالات قوی و ماندگار طراحی شده برای تحمل بار های پویا در طول طول عمر عملیاتی طولانی پل.
