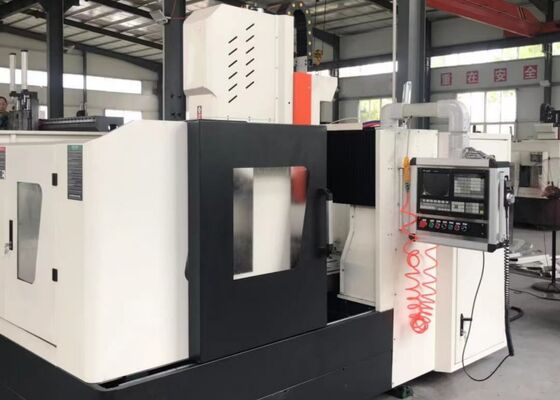

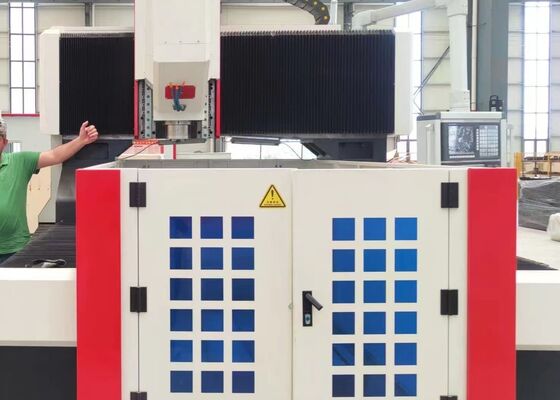

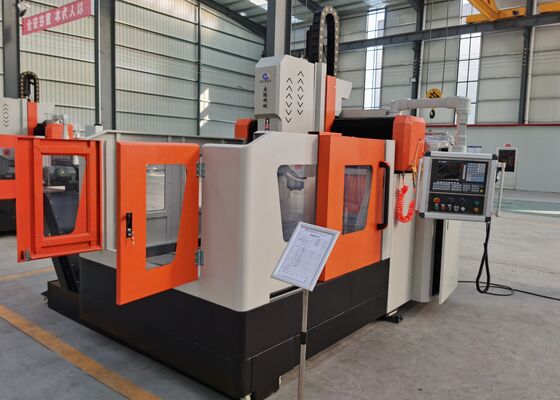

اندازه 1200x1200mm فلنج صفحه فولادی پردازش CNC حفاری دستگاه ضربه زدن به عرض اسلات T 18mm

1200x1200mm اندازه ورق فولادی فلنج پردازش CNC حفاری دستگاه ضربه زدن به عرض اسلات T 18mm

معرفی محصول

دستگاه حفاری و فرز از نوع دروازه ای CNC برای عملیات حفاری دقیق، پخ زدن، ضربه زدن و فرز بر روی قطعات کار صفحه و اجزای ساختاری به دقت مهندسی شده است. این دستگاه قادر است موارد مختلفی از جمله فلنج ها، دیسک ها، حلقه ها و صفحات تخت را در محدوده پردازش موثر تعریف شده دستگاه پردازش کند. این دستگاه از ماشین کاری سوراخ و کور بر روی قطعات ساخته شده از مواد منفرد یا کامپوزیت پشتیبانی می کند. با کنترل کاملا دیجیتالی که در سراسر فرآیند ماشینکاری یکپارچه شده است، عملکرد بدون درز و کارایی برتر را تضمین می کند. این دستگاه به طور بهینه برای تولید خودکار طراحی شده است و نتایج با دقت بالا را برای برآورده کردن نیازهای محیط های تولیدی در مقیاس بزرگ و چند تنوع ارائه می دهد.

مشخصات:

ویژگی های محصول

1. سیستم انتقال

ریل ها و لغزنده های راهنمای با دقت بالا، که از تایوان تهیه می شوند، به طور خاص برای اطمینان از عملکرد روان و در عین حال افزایش قابل توجهی توانایی تجهیزات برای تحمل بارهای سنگین طراحی شده اند. محور X و محور Z هر کدام به ترتیب به دو و چهار راهنما خطی نورد مجهز شده اند که به عنوان اجزای اصلی هدایت کننده و باربر برای حرکات جانبی و طولی عمل می کنند. این پیکربندی به طور کامل نیازهای فنی برای عملیات حفاری با سرعت بالا را برآورده می کند. برای انتقال نیرو، هر دو محور X و محور Z توسط سروو موتورهای AC به حرکت در می‌آیند که پیچ‌های توپی دقیق را برای تبدیل حرکت چرخشی به جابجایی خطی بسیار دقیق نیرو می‌دهند.

محور Y شامل دو راهنمای خطی نورد سنگین است که هر کدام با دو نوار لغزنده ریل مربعی نصب شده اند که در مجموع مکانیسم کشویی محور Y را تشکیل می دهند. این طراحی نه تنها الزامات سختی و استحکام بالای قاب دروازه ای را برآورده می کند، بلکه چندین مزیت فنی از جمله ضریب اصطکاک کم، حرکت با سرعت بالا، میرایی ارتعاش عالی و عمر طولانی را ارائه می دهد. برای انتقال نیرو، محور Y از فناوری درایو سنکرون با موتورهای سروو استفاده می‌کند که همزمان بال‌اسکروها را به حرکت در می‌آورد و حرکت رفت و برگشتی دقیق میز کار محور Y را برای عملکرد دقیق ماشین‌کاری CNC تضمین می‌کند.

2. سیستم روانکاری خودکار و مکانیسم های حفاظتی

این دستگاه مجهز به سیستم روانکاری خودکار حجمی با فشار جزئی ساخت تایوان است که روانکاری جامع و بدون زاویه را برای قطعات متحرک مانند ریل‌های راهنما، پیچ‌های سربی و قفسه‌ها فراهم می‌کند و در نتیجه طول عمر عملیاتی دستگاه را به میزان قابل توجهی افزایش می‌دهد. محور X و Y توسط پوشش‌های ضد گرد و غبار محافظت می‌شوند، در حالی که محافظ‌های ضد آب در اطراف میز کار نصب شده‌اند که محافظت بیشتری را در حین کار ارائه می‌دهند.

3. سیستم تحویل خنک کننده مرکزی
این دستگاه دارای سیستم تحویل خنک کننده مرکزی استاندارد است. گردش مایع خنک کننده داخلی به طور موثری از تجمع تراشه های آهن بر روی ابزار در حین ماشینکاری جلوگیری می کند، سایش ابزار را کاهش می دهد، عمر ابزار را افزایش می دهد و سطح قطعه کار را افزایش می دهد. خروجی مایع خنک کننده با فشار بالا در نوک ابزار، محافظت قابل اعتمادی را برای سطح قطعه کار و اتصال چرخشی با سرعت بالا فراهم می کند و از انسداد آلودگی ها جلوگیری می کند و کیفیت کلی قطعه کار و راندمان عملیاتی را بهبود می بخشد.

این دستگاه صنعتی پیشرفته از نوع دروازه‌ای CNC، که برای عملیات حفاری و علامت‌گذاری صفحه و ورق فلز طراحی شده است، برای ماشینکاری با دقت بالا اجزای صفحه‌مانند و عناصر ساختاری طراحی شده است. به طور خاص برای پردازش قطعات کار مانند فلنج ها، دیسک ها، حلقه ها و صفحات مسطح بهینه شده است و تضمین می کند که ضخامت این قطعات کار دقیقاً مطابق با مشخصات ماشین کاری موثر از پیش تعریف شده دستگاه است.

در کارخانه‌های تولید سازه‌های فولادی، این تجهیزات عملیات حفاری و فرزکاری بسیار دقیق را بر روی صفحات سازه‌ای و اجزای اتصال انجام می‌دهند و پایه‌ای قابل اعتماد برای مونتاژ پایدار چارچوب‌های فولادی فراهم می‌کنند. در صنعت انرژی بادی، راه‌حل‌های ماشین‌کاری دقیقی برای برج‌ها و فلنج‌های توربین بادی ارائه می‌کند - عملیات حیاتی که تضمین می‌کند این اجزا می‌توانند شرایط محیطی سخت، مانند بادهای زیاد و تغییرات دما را تحمل کنند. در ساخت پل، تجهیزات، تیرهای پل و براکت های پشتیبانی را پردازش می کنند و ایجاد اتصالات قوی و بادوام مهندسی شده برای مقاومت در برابر بارهای دینامیکی در طول عمر عملیاتی طولانی پل را تسهیل می کنند.
