دستگاه برش و سوراخ‌کاری CNC فولادی مدل BHD500 با 3 خشاب ابزار، دستگاه سوراخ‌کاری تیرآهن

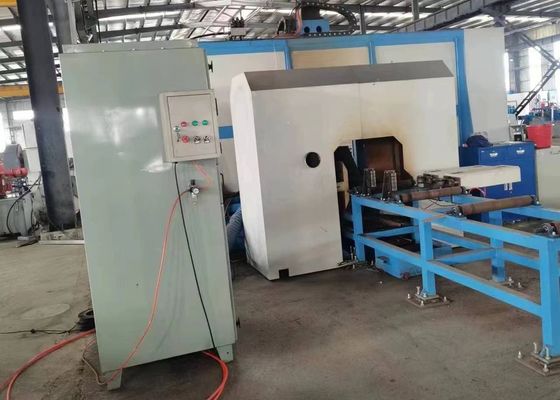

تصویر بزرگ : دستگاه برش و سوراخ‌کاری CNC فولادی مدل BHD500 با 3 خشاب ابزار، دستگاه سوراخ‌کاری تیرآهن

جزئیات محصول:

محل منبع:	چین
نام تجاری:	Auten
گواهی:	ISO9001
شماره مدل:	BHD500

پرداخت:

مقدار حداقل تعداد سفارش:	1 ست
قیمت:	negotiable
جزئیات بسته بندی:	مورد چوبی
زمان تحویل:	30 روز
شرایط پرداخت:	L/C ، T/T
قابلیت ارائه:	500 مجموعه در سال

مخاطب

توضیحات محصول جزئیات

وضعیت:	جدید	حداکثر اندازه عرض x ارتفاع:	500 × 500 میلی متر
حداقل اندازه عرض x ارتفاع:	100 × 100 میلی متر	طول پرتو:	2000 ～ 13000 میلی متر
فولاد:	10#～ 40#	مدل اسپیندل اصلی:	BT40
نیروگاه موتور:	11 کیلو وات	سرعت دوک نخ ریسی:	100 ～ 3000 R/دقیقه

دستگاه سوراخ‌کاری و برش فولاد CNC مدل BHD500 با 3 خشاب ابزار و دستگاه سوراخ‌کاری تیرآهن

کاربرد:

این تجهیزات پانچ، سوراخ‌کاری و علامت‌گذاری CNC عمدتاً برای انجام عملیات سوراخ‌کاری، قلاویزکاری، علامت‌گذاری و خط‌کشی روی فولادها از جمله فولادهای مقطع H، ناودانی و نبشی طراحی شده‌اند. این دستگاه به طور گسترده در صنایع سازه‌های فولادی مانند ساخت‌وساز ساختمان، ساخت گاراژ، تولید برج و مهندسی سازه‌های شبکه‌ای کاربرد دارد.

مشخصات فنی:

مدل	BHD500/3	BHD700/3	BHD1000/3	BHD1250/3
عرض تیرآهن H محدوده40	100~500	100~700	100~1000	100~1250
ارتفاع تیرآهن H محدوده40	100~500	100~500	100~500	100~600
ناودانی محدوده عرض40	100~500	100~700	100~1000	100~1250
ناودانی محدوده ارتفاع40	100~250	100~250	100~250	100~300
12 یا 15 (اختیاری) (میلی‌متر)40	(کیلووات)	(کیلووات)	حداکثر طول قطعه کار (متر)	حداکثر طول قطعه کار (متر)
12 یا 15 (اختیاری) تعداد محورهای سوراخ‌کاری	تعداد
مجموعاً 3 محور، یک محور در واحد بالایی،سمت چپ	و سمت راستبه ترتیب مخروطی محورمخروطی
BT40 BT40	40	40	40	40
40 40	(کیلووات)	(کیلووات)	(کیلووات)	(کیلووات)
1111/ 15 11/ 15	11/ 15	100~3000	100~3000	100~3000
100~3000 100~3000	(متر بر دقیقه)	(متر بر دقیقه)	(متر بر دقیقه)	(متر بر دقیقه)
0~10 0~200~10	0~40	0~40	0~40	0~40
0~200~20 0~20	تعداد خشاب ابزار	3	3	3
33	نوع ردیفی، 3x4 (اختیاری)	نوع ردیفی، 3x4 (اختیاری)	نوع ردیفی، 3x4 (اختیاری)	نوع ردیفی، 3x4 (اختیاری)
واحد علامت‌گذاری (اختیاری)تایپ دیسکی، 36 کاراکتر، اندازه کاراکتر Φ10mm	سیستم CNC
زیمنس آلمان، پاناسونیک ژاپن، INVT چینروش خنک‌کننده	خنک‌کننده پاششی، خنک‌کننده داخلی + خنک‌کننده خارجی
ابعاد کلی	اندازه (متر)
حدود 32x5x3.5	حدود 33x5.5x3.5
حدود 33x5.5x3.5حدود 33x6x3.5	توان کل (کیلووات)	حدود 55	حدود 55	حدود 60
حدود 60	1. یک تجهیزات سوراخ‌کاری ضروری و تخصصی برای صنعت سازه‌های فولادی ساختمان.	1. یک تجهیزات سوراخ‌کاری ضروری و تخصصی برای صنعت سازه‌های فولادی ساختمان.	3. مجهز به 7 محور CNC، که به طور خودکار تغذیه و موقعیت‌یابی دقیق را انجام می‌دهند.	3. مجهز به 7 محور CNC، که به طور خودکار تغذیه و موقعیت‌یابی دقیق را انجام می‌دهند.

4. قادر به شناسایی نقشه‌های قطعه کار AUTOCAD و DSTV و تبدیل آنها به برنامه‌های ماشین‌کاری.

دستگاه برش و سوراخ‌کاری CNC فولادی مدل BHD500 با 3 خشاب ابزار، دستگاه سوراخ‌کاری تیرآهن 0

ویژگی‌های محصول
1. دستگاه علامت‌گذاری دیسکی هیدرولیکی را می‌توان به صورت اختیاری مجهز کرد. دیسک توسط سروو موتور موقعیت‌یابی می‌شود و می‌تواند 36 کاراکتر مختلف را به سرعت علامت‌گذاری کند.
2. عملکردهای خط‌کشی و قلاویزکاری خودکار جایگزین خط‌کشی دستی سنتی می‌شوند. ابزارهای خط‌کشی را می‌توان برای علامت‌گذاری موقعیت‌های صفحه برای فرآیند جوشکاری بعدی روی بال‌ها و جان تیرآهن H استفاده کرد، که باعث صرفه‌جویی در زمان و تلاش و بهبود دقت می‌شود. قلاویزکاری نیز می‌تواند روی بال‌ها و جان تیرآهن H انجام شود و راندمان تولید را به طور قابل توجهی بهبود بخشد.
3. گیره قطعه کار در حین تغذیه و پردازش، بلند کردن طولی گیره و گیره فشار جانبی، ثابت کردن و شل کردن گیره همگی توسط سیستم هیدرولیک تکمیل می‌شوند که قابلیت اطمینان تجهیزات را در حین کار تضمین می‌کند.

دستگاه برش و سوراخ‌کاری CNC فولادی مدل BHD500 با 3 خشاب ابزار، دستگاه سوراخ‌کاری تیرآهن 1

4. سیستم کنترل از یک کامپیوتر میزبان و PLC تشکیل شده است که اجزای کلیدی آن از برندهای بین‌المللی مشهور هستند. روش‌های برنامه‌نویسی متعدد به اپراتورها اجازه می‌دهد تا به راحتی برنامه‌های مختلف را ویرایش کنند. داده‌های طراحی ساختاری تولید شده توسط سیستم‌های AutoCAD یا TEKLA Structures شخص ثالث، مانند فایل‌های DXF و DSTV، را می‌توان وارد کرد.

در جریان فعالیت‌های نمایش نمونه، دستگاه سوراخ‌کاری، علامت‌گذاری و برش فلز صفحه تیرآهن CNC قادر است عملکرد پردازش خود را در حین کار بر روی نمونه‌های استاندارد تیرآهن H (که با عرض‌های بال و ضخامت‌های جان متفاوت مشخص می‌شوند) و همچنین نمونه‌های ناودانی با ابعاد متنوع به طور موثر نشان دهد. نمونه‌های ارائه شده در این نمایش‌ها به وضوح ظرفیت دستگاه را برای تحقق موقعیت‌یابی دقیق سوراخ، رزوه های صاف و الگوهای علامت‌گذاری خوانا نشان می‌دهند - بنابراین دقت و قابلیت اطمینان بالای آن را در سناریوهای کاربردی واقعی به طور کامل نشان می‌دهند.

دستگاه برش و سوراخ‌کاری CNC فولادی مدل BHD500 با 3 خشاب ابزار، دستگاه سوراخ‌کاری تیرآهن 2

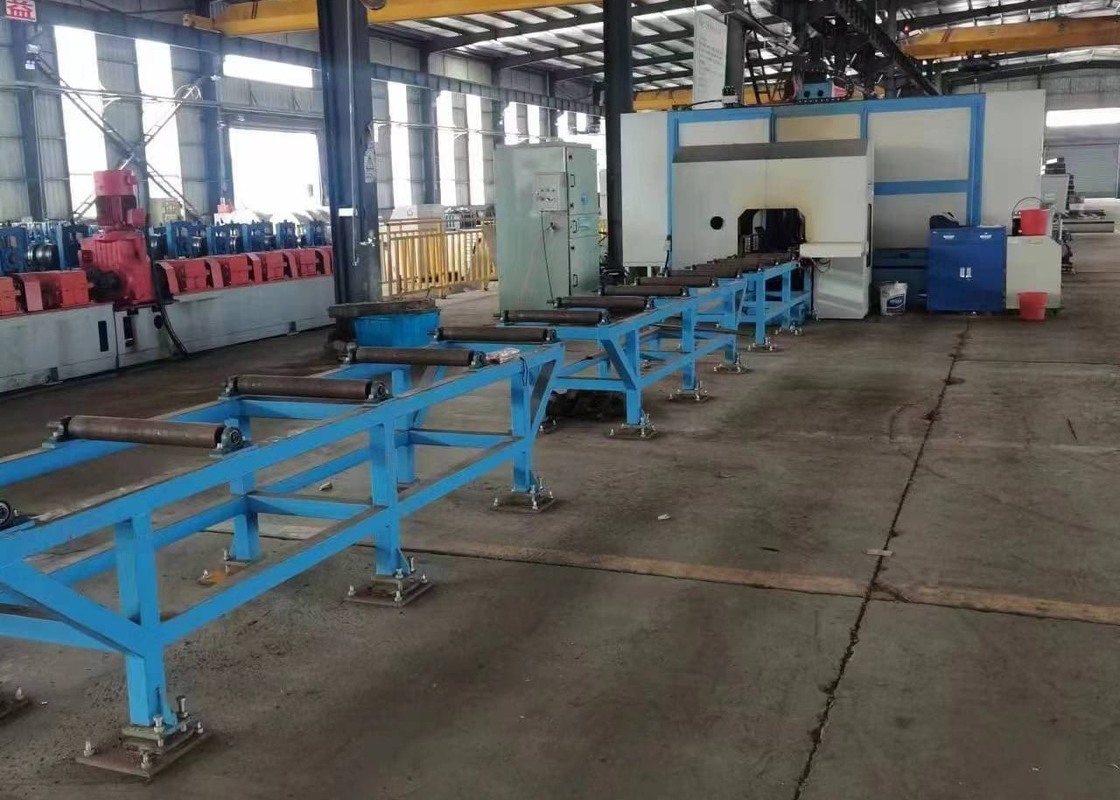

دستگاه سوراخ‌کاری، علامت‌گذاری و برش تیرآهن H CNC با سرعت بالا عمدتاً در کارگاه‌های سازه‌های فولادی و طرح‌های ساخت پل کاربرد دارد. در داخل کارگاه‌های سازه‌های فولادی، ماشین‌کاری دقیقی را روی تیرآهن H که برای چارچوب‌ها و سازه‌های پشتیبانی استفاده می‌شود، انجام می‌دهد، بنابراین یک پایه محکم برای مونتاژ پایدار سازه‌های فولادی ایجاد می‌کند. در زمینه‌های ساخت پل، کار سوراخ‌کاری با دقت بالا را روی تیرآهن H اجرا می‌کند - این نه تنها به بهبود یکپارچگی ساختاری پل‌ها کمک می‌کند، بلکه آنها را قادر می‌سازد تا بارهای طولانی مدت را به طور موثر تحمل کنند. این دستگاه با داشتن راندمان عملیاتی بالا، پشتیبانی قابل اعتمادی را به این حوزه‌های زیرساختی حیاتی ارائه می‌دهد و از پیشرفت روان پروژه‌های مرتبط محافظت می‌کند.

دستگاه برش و سوراخ‌کاری CNC فولادی مدل BHD500 با 3 خشاب ابزار، دستگاه سوراخ‌کاری تیرآهن 3

دستگاه برش و سوراخ‌کاری CNC فولادی مدل BHD500 با 3 خشاب ابزار، دستگاه سوراخ‌کاری تیرآهن 4

دستگاه برش و سوراخ‌کاری CNC فولادی مدل BHD500 با 3 خشاب ابزار، دستگاه سوراخ‌کاری تیرآهن 5

دستگاه برش و سوراخ‌کاری CNC فولادی مدل BHD500 با 3 خشاب ابزار، دستگاه سوراخ‌کاری تیرآهن 6
