دستگاه حفاری CNC سری BHD با محدوده عرض تیرآهن H 100-500 میلی‌متر، سرعت تغذیه اسپیندل 0-10 متر بر دقیقه

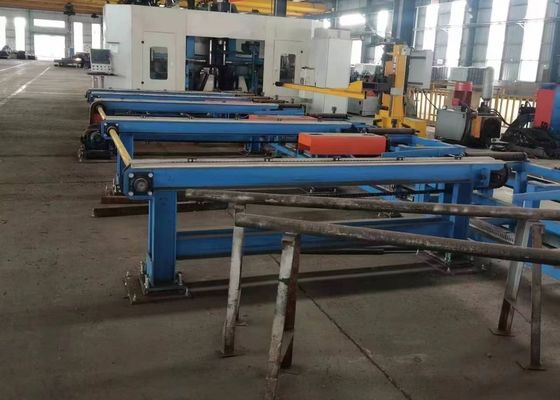

تصویر بزرگ : دستگاه حفاری CNC سری BHD با محدوده عرض تیرآهن H 100-500 میلی‌متر، سرعت تغذیه اسپیندل 0-10 متر بر دقیقه

جزئیات محصول:

محل منبع:	چین
نام تجاری:	Auten
گواهی:	ISO9001
شماره مدل:	BHD500

پرداخت:

مقدار حداقل تعداد سفارش:	1 ست
قیمت:	negotiable
جزئیات بسته بندی:	مورد چوبی
زمان تحویل:	30 روز
شرایط پرداخت:	L/C ، T/T
قابلیت ارائه:	500 مجموعه در سال

مخاطب

توضیحات محصول جزئیات

وضعیت:	جدید	حداکثر اندازه عرض x ارتفاع:	500 × 500 میلی متر
حداقل اندازه عرض x ارتفاع:	100 × 100 میلی متر	طول پرتو:	2000 ～ 13000 میلی متر
فولاد:	10#～ 40#	مدل اسپیندل اصلی:	BT40
نیروگاه موتور:	11 کیلو وات	سرعت دوک نخ ریسی:	100 ～ 3000 R/دقیقه

دستگاه حفاری CNC سری BHD با محدوده عرض تیر H 100-500 میلی‌متر، سرعت تغذیه دوک 0-10 متر بر دقیقه

کاربرد:
عمدتاً برای حفاری، قلاویزکاری، علامت‌گذاری و نمره‌گذاری فولادهای H شکل، فولاد ناودانی، فولاد نبشی و سایر فولادها استفاده می‌شود. این دستگاه به طور گسترده در صنایع سازه‌های فولادی مانند ساختمان‌ها، گاراژها، برج‌ها و سازه‌های شبکه‌ای استفاده می‌شود.

مشخصات:

مدل	BHD500/3	BHD700/3	BHD1000/3	BHD1250/3
عرض تیر H محدوده(میلی‌متر)	100~500	100~700	100~1000	100~1250
ارتفاع تیر H محدوده(میلی‌متر)	100~500	100~500	100~500	100~600
فولاد ناودانی محدوده عرض(میلی‌متر)	100~500	100~700	100~1000	100~1250
فولاد ناودانی محدوده ارتفاع(میلی‌متر)	100~250	100~250	100~250	100~300
حداکثر قطعه کار ضخامت(میلی‌متر)	40	40	80	80
حداکثر قطعه کار طول (متر)	12 یا 15 (اختیاری)
دوک حفاری تعداد	مجموعاً 3 دوک، یک دوک در واحد بالایی، سمت چپ و سمت راست به ترتیب
سوراخ دوک مخروطی	BT40	BT40	BT40	BT40
حداکثر حفاری قطر (میلی‌متر)	40	40	40	40
موتور دوک توان (کیلووات)	11	11/ 15	11/ 15	11/ 15
سرعت دوک (دور در دقیقه)	100~3000	100~3000	100~3000	100~3000
تغذیه دوک سرعت(متر بر دقیقه)	0~10	0~10	0~10	0~10
تغذیه محور X سرعت(متر بر دقیقه)	0~40	0~20	0~20	0~20
تعداد ابزار مجله	3	3	3	3
مجله ابزار نوعو ظرفیت	نوع ردیفی، 3x4 (اختیاری)
واحد علامت‌گذاری (اختیاری)	تایپ دیسکی، 36 کاراکتر، اندازه کاراکتر Φ10mm
سیستم CNC	زیمنس آلمان، پاناسونیک ژاپن، INVT چین
روش خنک‌کننده	خنک‌کننده اسپری، خنک‌کننده داخلی + خنک‌کننده خارجی
ابعاد کلی دستگاه اندازه (متر)	حدود 32x5x3.5	حدود 33x5.5x3.5	حدود 33x5.5x3.5	حدود 33x6x3.5
توان کل (کیلووات)	حدود 55	حدود 55	حدود 60	حدود 60

پارامترهای فوق را می‌توان با توجه به نیازهای خاص مشتری تنظیم و تغییر داد.

دستگاه حفاری CNC سری BHD با محدوده عرض تیرآهن H 100-500 میلی‌متر، سرعت تغذیه اسپیندل 0-10 متر بر دقیقه 0

1. تجهیزات حفاری ضروری و ویژه برای صنعت سازه فولادی ساختمان.
2. سوراخ‌ها را روی سه سطح تیرهای H و ناودانی‌ها به طور همزمان ایجاد می‌کند، با دقت بالا و راندمان بالا.
3. 7 محور CNC، به طور خودکار تغذیه و موقعیت‌یابی دقیق را تکمیل می‌کند.
4. می‌تواند نقشه‌های قطعه کار AUTOCAD و DSTV را شناسایی کرده و آنها را به برنامه‌های ماشین‌کاری تبدیل کند.

دستگاه حفاری CNC سری BHD با محدوده عرض تیرآهن H 100-500 میلی‌متر، سرعت تغذیه اسپیندل 0-10 متر بر دقیقه 1

ویژگی‌های محصول

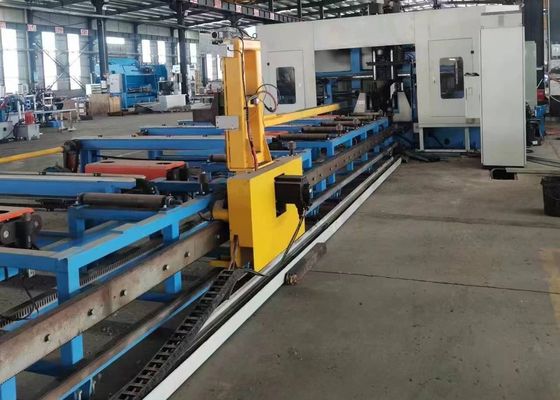

1. مکانیزم تغذیه، گیره و تغذیه کالسکه CNC را با سرعت بالا و دقت موقعیت‌یابی اتخاذ می‌کند.

دستگاه حفاری CNC سری BHD با محدوده عرض تیرآهن H 100-500 میلی‌متر، سرعت تغذیه اسپیندل 0-10 متر بر دقیقه 2

2. از سه دوک پرسرعت BT40 برای حفاری سه سطح تیر H استفاده می‌شود. این دستگاه مته کاربید را اتخاذ می‌کند، سرعت چرخش دوک می‌تواند تا 3000 دور در دقیقه باشد. راندمان پردازش بالا و اثر حفاری خوب است. تراشه‌های ایجاد شده در حین حفاری توسط نوار نقاله تراشه از نوع زنجیره ای منتقل می‌شوند.

دستگاه حفاری CNC سری BHD با محدوده عرض تیرآهن H 100-500 میلی‌متر، سرعت تغذیه اسپیندل 0-10 متر بر دقیقه 3

3. سیستم خنک‌کننده، خنک‌کننده مه را اتخاذ می‌کند که عملکردهای خنک‌کننده داخلی و خنک‌کننده خارجی را دارد. هر جعبه دوک حفاری مجهز به نازل خنک‌کننده خارجی و اتصال خنک‌کننده داخلی است که می‌توان آن را با توجه به نیازهای حفاری انتخاب کرد. خنک‌کننده داخلی و خنک‌کننده خارجی را می‌توان جداگانه یا همزمان استفاده کرد.

دستگاه حفاری CNC سری BHD با محدوده عرض تیرآهن H 100-500 میلی‌متر، سرعت تغذیه اسپیندل 0-10 متر بر دقیقه 4

4. سیستم تعویض ابزار خودکار (ATC) را می‌توان با توجه به نیاز مشتریان مجهز کرد، بدون نیاز به تعویض دستی ابزار، صرفه‌جویی در زمان و بهبود راندمان کار.

دستگاه حفاری CNC سری BHD با محدوده عرض تیرآهن H 100-500 میلی‌متر، سرعت تغذیه اسپیندل 0-10 متر بر دقیقه 5

در طول جلسات نمایشی نمونه، دستگاه حفاری، علامت‌گذاری و برش فلز صفحه تیر CNC قادر است قابلیت‌های پردازش خود را هنگام کار بر روی نمونه‌های استاندارد تیر H (با عرض‌های مختلف فلنج و ضخامت‌های وب) و همچنین نمونه‌های فولاد ناودانی با ابعاد متنوع به طور موثر به نمایش بگذارد. نمونه‌های ارائه شده در این نمایش‌ها به وضوح ظرفیت دستگاه را برای دستیابی به موقعیت‌یابی دقیق سوراخ، رزوه های صاف و الگوهای علامت‌گذاری خوانا نشان می‌دهند - بنابراین تجسم کامل دقت و قابلیت اطمینان آن در سناریوهای کاربردی واقعی.

دستگاه حفاری CNC سری BHD با محدوده عرض تیرآهن H 100-500 میلی‌متر، سرعت تغذیه اسپیندل 0-10 متر بر دقیقه 6

دستگاه حفاری، علامت‌گذاری و برش تیر H CNC با سرعت بالا در درجه اول در کارگاه‌های سازه فولادی و پروژه‌های ساخت پل استفاده می‌شود. در داخل کارگاه‌های سازه فولادی، پردازش دقیقی را بر روی تیرهای H که برای چارچوب‌ها و سازه‌های پشتیبانی استفاده می‌شوند، انجام می‌دهد، بنابراین یک پایه محکم برای مونتاژ پایدار سازه‌های فولادی ایجاد می‌کند. در سناریوهای ساخت پل، عملیات حفاری با دقت بالا را بر روی تیرهای H انجام می‌دهد - این نه تنها به افزایش یکپارچگی ساختاری پل‌ها کمک می‌کند، بلکه آنها را قادر می‌سازد تا به طور موثر در برابر بارهای طولانی مدت مقاومت کنند. این دستگاه با راندمان عملیاتی بالا، پشتیبانی قابل اعتمادی را به این بخش‌های زیرساختی حیاتی ارائه می‌دهد و پیشرفت روان پروژه‌های مربوطه را تضمین می‌کند.
