تجهیزات برش، سوراخ‌کاری و برش فلزات CNC با ابعاد حداکثر 500*500 میلی‌متر (عرض × ارتفاع) برای تیرآهن‌های 10# تا 40#

تجهیزات برش و سوراخکاری فلزات CNC با ابعاد حداکثر 500*500 میلی‌متر، تیرآهن 10# تا 40#

کاربرد ابزار ماشین:

این ابزار ماشین سوراخکاری تیرآهن CNC عمدتاً برای فرآیندهای سوراخکاری، قلاویزکاری و علامت‌گذاری روی قطعات فولادی، از جمله تیرآهن‌های H و ناودانی فولادی طراحی شده است. این دستگاه شامل سه اسپیندل پرسرعت BT40 است که به انجام عملیات سوراخکاری در سه طرف مختلف قطعه فولادی اختصاص دارد—با یک اسپیندل اختصاص داده شده به هر طرف. مجله ابزار از نوع ردیفی که با آن مطابقت دارد، قادر به نگهداری حداکثر 4 نوع مته با مشخصات مختلف است. این تجهیزات با راندمان پردازش بالا، دقت برتر، عملکرد کاربرپسند و کاربرد گسترده در سناریوهای مرتبط مشخص می‌شوند.

مشخصات:

ساختار و پیکربندی ابزار ماشین

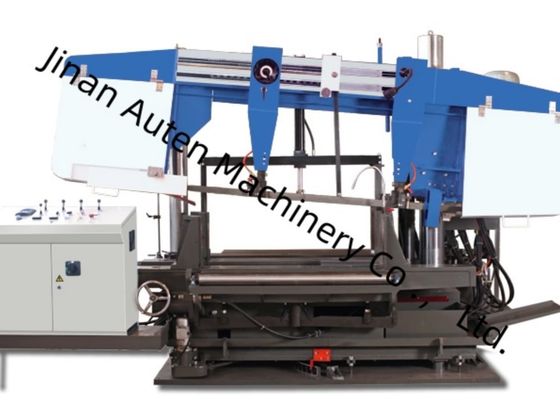

این خط ماشین سوراخکاری و برش تیرآهن H CNC در درجه اول از اجزای اصلی از جمله واحد سوراخکاری، یک چرخ دستی تغذیه، یک کانال تغذیه، یک کانال تخلیه، یک سیستم خنک‌کننده، یک سیستم هیدرولیک، یک سیستم پنوماتیک، یک سیستم روانکاری، یک سیستم الکتریکی و سایر قطعات ضروری تشکیل شده است. ابزار ماشین از یک طراحی ساختاری استفاده می‌کند که یک بستر ثابت و یک پلتفرم قطعه کار متحرک را ادغام می‌کند. این پیکربندی خاص برای سوراخکاری سه بعدی، امکان اجرای گردش کارهای تولید خودکار را فراهم می‌کند، در نتیجه راندمان عملیاتی را بهبود می‌بخشد و از سازگاری پردازش اطمینان حاصل می‌کند.

دستگاه سوراخکاری
این دستگاه سوراخکاری ورقه‌های فلزی عمدتاً از یک پایه، یک بستر ماشین، یک اسلاید متحرک، سر اسپیندل‌ها، یک دستگاه پرس بالایی، یک دستگاه گیره جانبی و یک مجله ابزار از نوع ردیفی تشکیل شده است.

دستگاه سوراخکاری و برش علامت تیرآهن به سه سر اسپیندل مجهز است، به طور خاص سر اسپیندل سمت ثابت، سر اسپیندل سمت متحرک و سر اسپیندل واحد بالایی، که به ترتیب برای عملیات سوراخکاری در جهت‌های افقی و عمودی استفاده می‌شوند. هر سر اسپیندل می‌تواند به طور مستقل کار کند و در عین حال وظایف سوراخکاری را تکمیل کند، که به طور قابل توجهی راندمان تولید را افزایش می‌دهد. هر سر اسپیندل به یک مجموعه اسپیندل مکانیکی پرسرعت BT40 مجهز است. مجله ابزار از نوع ردیفی مربوطه می‌تواند حداکثر 4 مته با قطرهای مختلف را در خود جای دهد (به شرطی که هیچ ابزاری روی اسپیندل نصب نشده باشد)، که امکان پردازش خودکار 4 قطر سوراخ متمایز را با یک گیره قطعه کار فراهم می‌کند. تغذیه اسپیندل توسط یک موتور سروو هدایت می‌شود که امکان عبور سریع، تغذیه کاری و جمع شدن سریع را از طریق کنترل برنامه فراهم می‌کند. در همین حال، موتور اسپیندل توسط یک موتور سروو اسپیندل تغذیه می‌شود که دارای تنظیم سرعت بدون پله با محدوده سرعت وسیع است.

چرخ دستی تغذیه
چرخ دستی تغذیه دستگاه برش و سوراخکاری تیرآهن CNC از چرخ دنده‌ها، موتورهای سروو و بازوها تشکیل شده است. بازو قطعه کار را محکم می‌کند و توسط یک موتور سروو فعال می‌شود. تحت انتقال مکانیسم رک و پینیون، قطعه کار در امتداد جهت X تغذیه می‌شود که دقت پردازش طولی عملیات سوراخکاری را تضمین می‌کند.

کانال تخلیه
کانال تخلیه از یک براکت کانال، غلتک‌های پشتیبانی و سایر اجزای مرتبط تشکیل شده است و به طور خاص برای انتقال قطعات کاری که کل مراحل پردازش را تکمیل کرده‌اند، طراحی شده است.

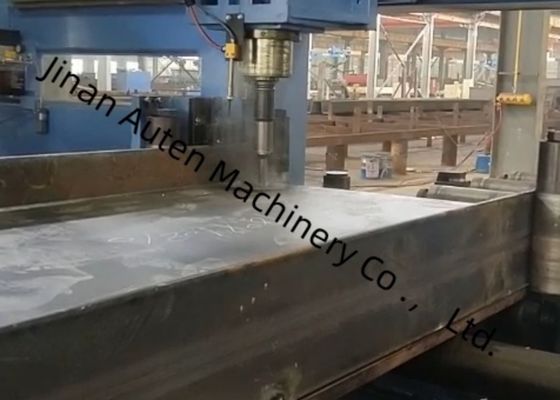

در نمونه‌های نمایشی، دستگاه علامت‌گذاری و برش سوراخکاری فلز ورقه‌ای تیرآهن CNC می‌تواند به طور موثر قابلیت‌های پردازش خود را بر روی نمونه‌های استاندارد تیرآهن H (با عرض‌های فلنج و ضخامت‌های وب متفاوت) و همچنین نمونه‌های ناودانی فولادی با ابعاد مختلف نشان دهد. این نمونه‌های نمایش داده شده به وضوح ظرفیت ابزار ماشین را برای دستیابی به موقعیت‌یابی دقیق سوراخ، رزوه های صاف و الگوهای علامت‌گذاری متمایز نشان می‌دهند—که به طور کامل دقت و قابلیت اطمینان بالای آن را در سناریوهای کاربردی عملی منعکس می‌کند.

دستگاه برش و علامت‌گذاری و سوراخکاری تیرآهن H CNC با سرعت بالا در درجه اول در کارگاه‌های سازه فولادی و پروژه‌های ساخت پل مستقر می‌شود. در داخل کارگاه‌های سازه فولادی، پردازش دقیقی را بر روی تیرآهن‌های H که برای چارچوب‌ها و سازه‌های پشتیبانی استفاده می‌شوند، انجام می‌دهد، در نتیجه یک پایه محکم برای مونتاژ پایدار سازه‌های فولادی ایجاد می‌کند. در سناریوهای ساخت پل، عملیات سوراخکاری با دقت بالا را بر روی تیرآهن‌های H انجام می‌دهد—این نه تنها به افزایش یکپارچگی ساختاری پل‌ها کمک می‌کند، بلکه به آنها امکان می‌دهد تا بارهای طولانی مدت را به طور موثر تحمل کنند. این دستگاه با راندمان عملیاتی بالا، پشتیبانی قابل اعتمادی را برای این بخش‌های زیرساختی حیاتی فراهم می‌کند و پیشرفت روان پروژه‌های مرتبط را تضمین می‌کند.
