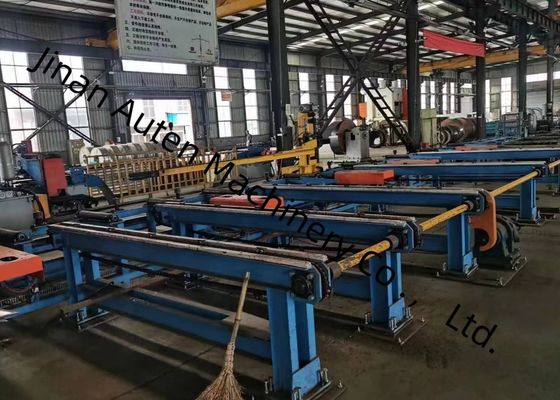

2000～12000mm محدوده طول مواد خام دستگاه حفاری تیرآهن سه بعدی 11KW توان موتور اسپیندل

هدف از خط تولید:

این خط تولید در درجه اول برای انجام عملیات حفاری، علامت گذاری و فرزکاری بر روی فولادهای شکل دار (شامل تیرآهن و ناودانی) - مواد اصلی که به طور گسترده در ساخت سازه های فولادی، مهندسی پل و ساخت تجهیزات سنگین استفاده می شود، طراحی شده است. این دستگاه به طور خاص برای انجام این وظایف پردازشی ضروری با دقت بالا طراحی شده است و اطمینان حاصل می کند که فولاد شکل دار تمام شده با استانداردهای ابعادی و ساختاری سختگیرانه مورد نیاز برای کاربردهای صنعتی مطابقت دارد.

اصلیمشخصات:پارامتر

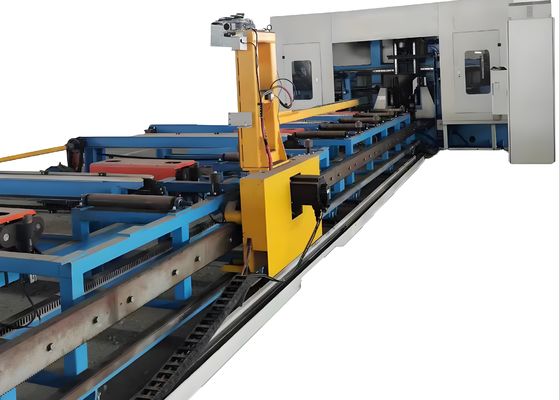

این جزء از چرخ دنده ها، موتورهای سروو و دستکاری کننده ها تشکیل شده است. دستکاری کننده دارای استحکام و پایداری عالی است و قادر به بلند کردن و پایین آوردن خودکار با توجه به مشخصات پروفیل و همچنین گیره خودکار قطعات کار است. پس از اینکه دستکاری کننده یک قطعه کار را گیره کرد، توسط موتور سروو هدایت می شود. تحت انتقال مکانیسم رک و پینیون، قطعه کار در جهت X تغذیه می شود - که به طور موثر دقت پردازش طولی عملیات حفاری را تضمین می کند.
2. میزبان حفاری سه بعدی

میزبان حفاری عمدتاً از یک پایه، یک تخت، یک اسلاید متحرک، یک جعبه دوک، یک دستگاه پرس بالایی، یک دستگاه گیره جانبی و یک مجله ابزار از نوع ردیفی تشکیل شده است. تخت دارای استحکام و پایداری عالی است و به آن امکان می دهد بار و ارتعاشات ایجاد شده در حین پردازش با سرعت بالا را تحمل کند. این عملکرد ساختاری به طور موثر دقت ماشینکاری ابزار ماشین را در طول عملیات مداوم تضمین می کند.
2. میزبان حفاری سه بعدی (پیکربندی جعبه دوک)

میزبان حفاری مجهز به 3 جعبه دوک است، یعنی جعبه دوک سمت ثابت، جعبه دوک سمت متحرک و جعبه دوک واحد بالایی، که به ترتیب برای عملیات حفاری افقی و حفاری عمودی استفاده می شود. هر جعبه دوک می تواند به طور مستقل کار کند یا عملیات حفاری را همزمان انجام دهد - این پیکربندی راندمان تولید را به طور قابل توجهی افزایش می دهد. هر جعبه دوک به یک مجموعه از دوک های مکانیکی پرسرعت BT40 مجهز است. مجله ابزار از نوع ردیفی مربوطه می تواند تا 4 مته با قطرهای مختلف را در خود جای دهد (زمانی که هیچ ابزاری روی دوک نصب نشده باشد)، که امکان ماشینکاری خودکار 4 قطر سوراخ مجزا را در یک چرخه گیره قطعه کار فراهم می کند.
سه واحد جعبه دوک بر روی کناره تخت نصب شده اند. هر واحد جعبه دوک توسط دو مجموعه موتور سروو هدایت می شود تا حرکت افقی و عمودی جعبه دوک را تحقق بخشد - این حرکت توسط یک پیچ توپی نیرو می گیرد و توسط یک راهنمای غلتکی خطی دقیق هدایت می شود و موقعیت یابی پایدار و دقیقی را تضمین می کند. در طول فرآیند حفاری، این تجهیزات نیروی فشاری را در دو جهت به قطعه کار اعمال می کند. یک مکانیسم پرس با درایو سیلندر در بالای قطعه کار چیده شده است تا قطعه کار را به سمت غلتک های پشتیبانی افقی فشار دهد. علاوه بر این، یک مکانیسم پرس با درایو سیلندر در کناره نصب شده است تا نیروی فشاری جانبی را به قطعه کار اعمال کند و قطعه کار را در حین ماشینکاری به طور موثر محکم کند.

در جلسات نمایشی نمونه، به عنوان مثال، ابزار ماشین می تواند به طور موثر قابلیت های ماشینکاری خود را از طریق نمونه های استاندارد تیرآهن (با عرض های فلنج و ضخامت های وب متفاوت) و نمونه های فولادی ناودانی با ابعاد مختلف نشان دهد. این نمونه های نمایش داده شده به وضوح توانایی ابزار ماشین را در دستیابی به موقعیت یابی دقیق سوراخ، نخ های صاف و الگوهای علامت گذاری متمایز نشان می دهد - که به طور کامل دقت و قابلیت اطمینان بالای آن را در سناریوهای کاربردی عملی منعکس می کند.

دستگاه حفاری تیرآهن CNC با سرعت بالا در درجه اول در کارگاه های سازه های فولادی و پروژه های ساخت پل استفاده می شود. در داخل کارگاه های سازه های فولادی، ماشینکاری دقیقی را بر روی تیرآهن هایی که برای چارچوب ها و سازه های پشتیبانی اعمال می شود، انجام می دهد، و بدین ترتیب پایه ای محکم برای مونتاژ پایدار سازه های فولادی ایجاد می کند. در سناریوهای ساخت پل، عملیات حفاری با دقت بالا را بر روی تیرآهن ها انجام می دهد - این به بهبود یکپارچگی ساختاری پل ها کمک می کند و به آنها اجازه می دهد تا بارهای طولانی مدت را تحمل کنند. راندمان عملیاتی بالای آن پشتیبانی فنی قابل اعتمادی را برای این بخش های زیرساختی حیاتی فراهم می کند و پیشرفت روان اجرای پروژه را تضمین می کند.
