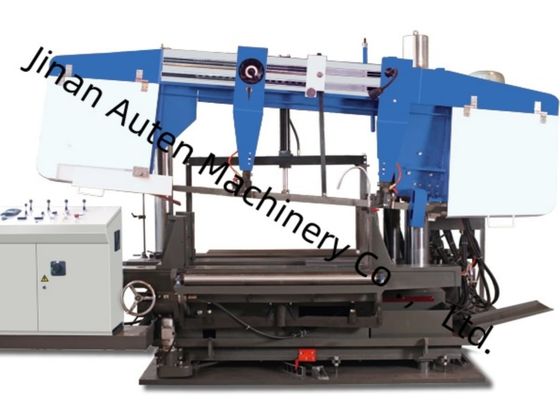

3 عدد اسپیندل حفاری دستگاه CNC H/I Beam حفاری و اره 100 تا 600 میلی متر محدوده ارتفاع

3pcs حفاری Spindles CNC H / I سیم حفاری و ماشین تراش 100 ٪ 600mm محدوده ارتفاع

هدف خط تولید:

این خط تولید عمدتا برای انجام حفاری، علامت گذاری،و عملیات فرش بر روی فولاد شکل مانند H-beam و فولاد کانال مواد کلیدی به طور گسترده ای در ساخت سازه های فولاد استفاده می شود، مهندسی پل ها و ساخت تجهیزات سنگین طراحی شده است تا این وظایف پردازش اصلی را با دقت بالا انجام دهد.اطمینان از این که فولاد به شکل نهایی با الزامات دقیق ابعاد و ساختاری کاربردهای صنعتی مطابقت دارد.

اصلیSمشخصات:

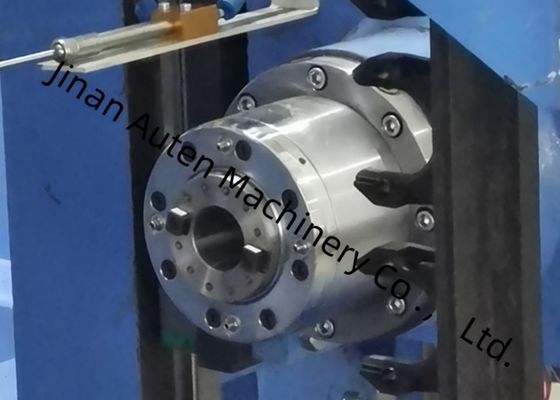

دستگاه حفاری مجهز به 3 چرخ دنده BT40 با سرعت بالا است که برای انجام عملیات حفاری روی سه صفحه قطعات فولاد استفاده می شود.مجله ابزار خطی مربوطه دارای ظرفیت حداکثر 4 مشخصات ابزار استاین میزبان از تبدیل نقشه های CAD به برنامه های ماشینکاری پشتیبانی می کند؛ همچنین عملکرد همزمان چند رشته ای را امکان پذیر می کند و برنامه ریزی منطقی وظایف مانند حفاری،حرکت قطعه کاراین امکان را برای انجام دو یا سه از این وظایف به طور همزمان فراهم می کند و به طور قابل توجهی بهره وری تولید را بهبود می بخشد.

اجزای:

این خط تولید عمدتا شامل یک جدول مواد افقی بارگیری، یک ماشین اصلی حفاری سه بعدی، یک کانال تغذیه حفاری سه بعدی، یک دستگاه تغذیه حفاری سه بعدی، یک کانال تخلیه حفاری سه بعدی،یک سیستم خنک کننده، یک سیستم هیدرولیک، یک سیستم پنوماتیک، یک سیستم روان کننده، یک سیستم الکتریکی و سایر اجزای مرتبط. خط تولید یک بستر ثابت و یک ساختار قطعه کاری متحرک را اتخاذ می کند،که به طور موثر فرآیندهای تولید خودکار را تسهیل می کند و عملکرد پایدار را در طول ماشینکاری مداوم تضمین می کند.

1جدول مواد افقی بارگیری
این قطعه شامل یک براکت میز مواد، یک زنجیره حمل و نقل، یک موتور دنده و سایر قطعات مرتبط است و برای انتقال قطعات فولادی به کانال تغذیه طراحی شده است.جدول مواد افقی بارگیری به دستگاه صاف کننده خریداری شده توسط مشتری متصل می شود، اطمینان از یکپارچه سازی در جریان کار تولید موجود مشتری.

2. کانال تغذیه حفاری سه بعدی
کانال تغذیه حفاری سه بعدی از رول های قدرت استفاده می کند تا با ماشین صاف کننده در محل مشتری متصل شود.آن را دریافت پروفایل های صاف و به طور خودکار آنها را به موقعیت کلیمپ از سبد تغذیه انتقال می دهددر این پیکربندی، ارتفاع سطح بالای رولر از زمین به 800 میلی متر تنظیم می شود؛ اگر دستگاه صاف کننده ارتفاعی متفاوت داشته باشد، کاربر باید تنظیمات مربوطه را انجام دهد.کانال تغذیه برای پشتیبانی از قطعات مورد استفاده طراحی شده استیک سوئیچ فتو الکتریکی در انتهای جلو کانال نصب شده است تا انتهای جلو قطعه کار را تشخیص دهد و در نتیجه مرجع پردازش X را تعیین کند.یک دستگاه فشار جانبی، قطعه کار را محکم می کند و آن را به رول های موقعیت جانبی فشار می دهد.، به دست آوردن موقعیت خشن قطعه در جهت Y.

برای مثال در جلسات نمونه سازی، the machine tool can effectively showcase its machining capabilities through standard H-beam samples (featuring varied flange widths and web thicknesses) and channel steel samples of different dimensionsاین نمونه های نمایش داده شده به وضوح نشان می دهد که دستگاه ابزار قادر به دستیابی به موقعیت دقیق سوراخ، رشته های صاف و صاف است.و الگوهای مشخص نشان دادن که به طور کامل نشان دهنده دقت بالا و قابلیت اطمینان در سناریوهای کاربردی است.

ماشین حفر پرنده CNC با سرعت بالا عمدتا در کارگاه های ساختمانی فولادی و پروژه های ساخت پل استفاده می شود.آن را انجام ماشینکاری دقیق بر روی H-beam استفاده می شود برای چارچوب و سازه های پشتیبانیدر سناریوهای ساخت پل ها،آن را انجام عملیات حفاری با دقت بالا بر روی H-برق این کمک می کند به افزایش یکپارچگی ساختاری پل، که آنها را قادر می سازد تا به بار های طولانی مدت مقاومت کنند. کارایی بالا آن پشتیبانی فنی قابل اعتماد را برای این بخش های کلیدی زیرساخت فراهم می کند،اطمینان از پیشرفت بدون مشکل در اجرای پروژه.
