200013000mm طول پرش CNC H پرش حفاری ماشین 2KW سرو موتور حفاری تزریق

200013000mm طول پرش CNC H پرش حفاری ماشین 2KW سرو موتور حفاری تزریق

استفاده از ماشین آلات:

این ماشین آلات به طور عمده برای حفاری، ضربه زدن و علامت گذاری روی مواد فولادی مانند H-beam و فولاد کانال طراحی شده است.آن را به تصویب می رسد سه BT40 spindles با سرعت بالا برای انجام عملیات حفاری در سه طرف از فولاد با یک spindle اختصاص داده شده به هر طرف. مجله ابزار نوع ردیف مربوطه می تواند تا 4 مشخصات قطعات حفاری را گنجانده باشد.و کاربرد گسترده.

مشخصات:

ساختار و پیکربندی ماشین آلات

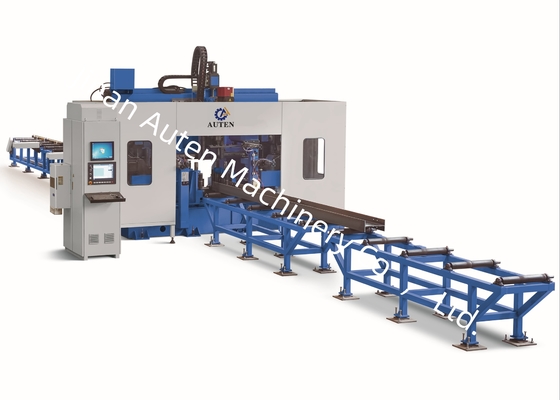

این دستگاه ابزار عمدتا متشکل از یک واحد حفاری، یک کارتن تغذیه، یک کانال تغذیه، یک کانال تخلیه، یک سیستم خنک کننده، یک سیستم هیدرولیک، یک سیستم پنوماتیک، یک سیستم روانکاری,یک سیستم الکتریکی و سایر اجزای کلیدی. دستگاه ابزار یک طراحی ساختاری را با بستر ثابت و یک بستر قطعه حرکت پذیر اتخاذ می کند.این پیکربندی برای حفاری سه بعدی پیاده سازی فرآیندهای تولید خودکار را تسهیل می کند، افزایش کارایی عملیاتی و انسجام.

1واحد حفاری

واحد حفاری عمدتاً از یک پایه، بستر ماشین، یک اسلاید متحرک، یک سر اسپینل، یک دستگاه فشار بالا، یک دستگاه کلیمپ جانبی و یک مجله ابزار نوع ردیف تشکیل شده است.

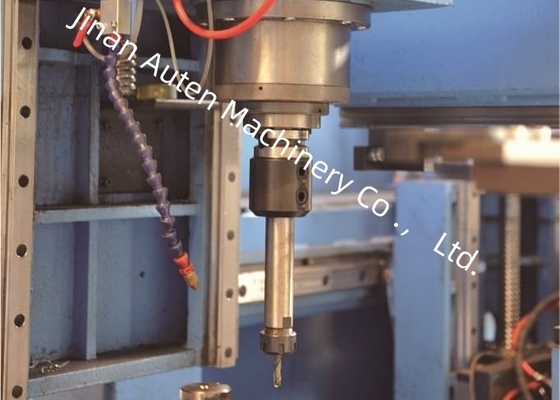

ابزار ماشین با سه سر چرخ دار مجهز است، به طور خاص سر چرخ دار ثابت، سر چرخ دار متحرک و سر چرخ دار واحد بالا.این سرپوش ها به ترتیب برای عملیات حفاری در جهت افقی و عمودی استفاده می شوند. هر سر محور از عملکرد مستقل پشتیبانی می کند و می تواند وظایف حفاری را به طور همزمان انجام دهد

2. غذا دادن به ترولي

کارتن تغذیه شامل دنده ها، موتورهای سرو و دستکاری است. دستکاری قطعه کار را ثابت می کند و توسط یک موتور سرو هدایت می شود؛ از طریق راننده راک و پیینیون،آن را تغذیه قطعه کار در امتداد X- جهتاین طراحی دقت پردازش طولی عملیات حفاری را تضمین می کند و پایه ای محکم برای کیفیت ثابت قطعه کار ایجاد می کند.

3. کانال تغذیه

کانال تغذیه از یک براکت کانال، رول های پشتیبانی، رول های موقعیت گذاری جانبی، مکانیسم های فشار جانبی، قفسه ها و سایر اجزای آن تشکیل شده است.برای حمل قطعات مورد استفاده برای پردازش طراحی شده استیک سوئیچ فوتو الکتریکی در انتهای جلو کانال نصب شده است؛ این سوئیچ انتهای جلو قطعه کار را تشخیص می دهد و مرجع پردازش X-direction را شناسایی می کند.رول های موقعیت جانبی انجام موقعیت خشن از قطعه کار در امتداد جهت Y، در حالی که مکانیسم های فشار جانبی قطعه کار را بر روی رول های موقعیت جانبی فشار می دهند تا موقعیت پایدار را تضمین کنند.

این ابزار ماشین به طور عمده برای حفاری، ضربه زدن و علامت گذاری بر روی H-beam، فولاد کانال و انواع دیگر قطعات فولادی طراحی شده است.قادر به پردازش قطعات فولادی با مشخصات متنوع است، اطمینان از دقت بالا و بهره وری عملیاتی در طول فرآیند.

برای مثال در نمونه های نشان دهنده، the machine tool can effectively showcase its processing capabilities on standard H-beam samples (with varying flange widths and web thicknesses) as well as channel steel samples of different dimensionsاین نمونه های نشان داده شده به وضوح نشان می دهد که دستگاه ابزار توانایی دستیابی به موقعیت دقیق سوراخ، رشته های صاف،و الگوهای مشخص علامت گذاری که به طور کامل نشان دهنده دقت بالا و قابلیت اطمینان در سناریوهای کاربردی است.

ماشین حفر پرنده CNC با سرعت بالا عمدتا در کارگاه های ساختمانی فولادی و پروژه های ساخت پل استفاده می شود.این دستگاه پردازش دقیق بر روی پرتوهای H مورد استفاده برای قاب ها و سازه های پشتیبان را انجام می دهد.در سناریوهای ساخت پل، عملیات حفاری با دقت بالا را بر روی پرتوهای H انجام می دهد.که کمک می کند تا یکپارچگی ساختاری را برای تحمل بار های طولانی مدت افزایش دهدبهره وری عملیاتی بالا آن پشتیبانی قابل اعتماد برای این بخش های زیرساخت حیاتی را فراهم می کند.
