2 KW Servo موتور حفاری تزریق CNC H-Beam حفاری تراش و دستگاه دستگاه تایپ 500 × 500mm اندازه

2 کیلووات سروو موتور دریلینگ اینفید CNC H-Beam Drilling Shearing And Tapping Machine Line سایز 500×500mm

کاربرد ابزار ماشین:

این ابزار ماشین عمدتاً به فرآیندهای دریلینگ، قلاویزکاری و علامت‌گذاری برای مواد فولادی مانند فولاد H شکل و فولاد ناودانی اختصاص دارد. این دستگاه از سه اسپیندل پرسرعت BT40 برای انجام دریلینگ بر روی سه سطح فولاد استفاده می‌کند، به طوری که یک اسپیندل برای هر سطح در نظر گرفته شده است. مجله ابزار ردیفی مربوطه قادر است تا 4 مشخصات از مته‌ها را در خود جای دهد.

این دستگاه با راندمان پردازش بالا، دقت بالا، عملکرد راحت و قابلیت کاربرد گسترده متمایز می‌شود. این دستگاه به طور گسترده در صنایع سازه‌های فولادی مانند ساخت و ساز، گاراژها، برج‌ها و شبکه‌ها استفاده می‌شود.

1. دستگاه دریلینگ

دستگاه دریلینگ عمدتاً از یک پایه، یک بستر، یک اسلاید متحرک، یک جعبه اسپیندل، یک دستگاه پرس بالایی، یک دستگاه گیره جانبی و یک مجله ابزار ردیفی تشکیل شده است.

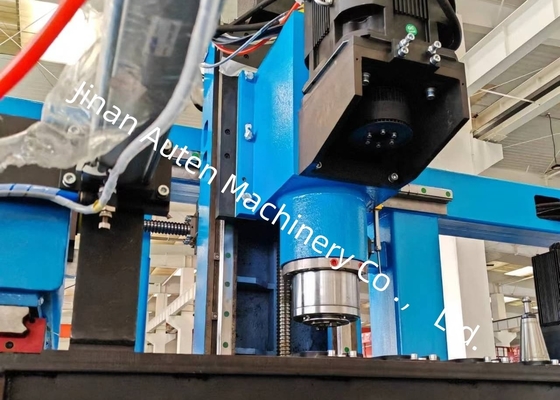

ابزار ماشین مجهز به سه جعبه اسپیندل است: جعبه اسپیندل جانبی ثابت، جعبه اسپیندل جانبی متحرک و جعبه اسپیندل واحد بالایی که به ترتیب برای عملیات دریلینگ در جهت‌های افقی و عمودی استفاده می‌شوند. هر جعبه اسپیندل می‌تواند به طور مستقل کار کند و همزمان دریلینگ را انجام دهد و راندمان تولید را به طور قابل توجهی افزایش دهد. هر جعبه اسپیندل مجهز به یک مجموعه اسپیندل مکانیکی پرسرعت BT40 است و مجله ابزار ردیفی مربوطه می‌تواند حداکثر 4 مته با قطرهای مختلف را در خود جای دهد (زمانی که هیچ ابزاری روی اسپیندل نصب نشده باشد). این دستگاه امکان پردازش خودکار 4 قطر سوراخ مختلف را در یک گیره قطعه کار فراهم می‌کند. تغذیه اسپیندل توسط یک سروو موتور هدایت می‌شود و امکان حرکت سریع به جلو، تغذیه کاری و حرکت سریع به عقب را از طریق کنترل برنامه فراهم می‌کند. موتور اسپیندل توسط یک سروو موتور اسپیندل تغذیه می‌شود که دارای تنظیم سرعت بدون پله با محدوده تنظیم سرعت گسترده است.

سه واحد جعبه اسپیندل بر روی کناره بستر نصب شده‌اند. هر واحد جعبه اسپیندل توسط دو مجموعه سروو موتور برای تحقق حرکت افقی و عمودی هدایت می‌شود که انتقال آن از طریق پیچ‌های توپی و هدایت توسط راهنماهای غلتشی خطی دقیق انجام می‌شود. در طول فرآیند دریلینگ، این تجهیزات قطعه کار را در دو جهت فشار می‌دهد: یک سیلندر هیدرولیک یک مکانیزم پرس را در بالای قطعه کار هدایت می‌کند تا آن را به سمت غلتک پشتیبانی افقی فشار دهد، در حالی که یک سیلندر هیدرولیک دیگر یک مکانیزم پرس جانبی را هدایت می‌کند تا قطعه کار را از کناره گیره کند.

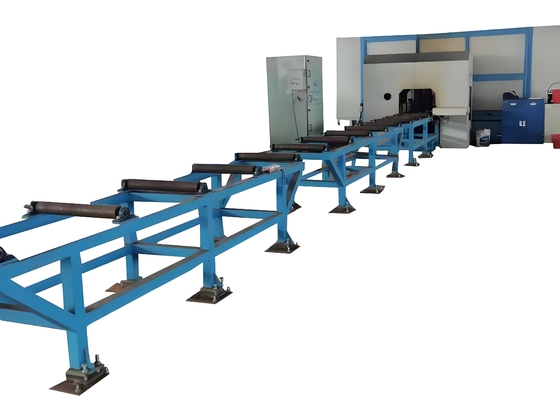

2. کانال تغذیه

کانال تغذیه از یک براکت کانال، غلتک‌های پشتیبانی، غلتک‌های موقعیت‌یابی جانبی، مکانیزم‌های فشار جانبی، رک‌ها و سایر اجزا تشکیل شده است. این دستگاه برای حمل قطعات کار برای پردازش طراحی شده است. یک سوئیچ فوتوالکتریک در انتهای جلویی کانال نصب شده است تا انتهای جلویی قطعه کار را تشخیص دهد و مرجع پردازش جهت X را تعیین کند. غلتک‌های موقعیت‌یابی جانبی موقعیت‌یابی تقریبی قطعه کار را در جهت Y انجام می‌دهند، در حالی که مکانیزم‌های فشار جانبی قطعه کار را به سمت غلتک‌های موقعیت‌یابی جانبی فشار می‌دهند.

مشخصات:
