BT40 چرخ اصلی CNC 3D I-Beam H-Beam سوراخ کردن ماشین تراش و ضربه زدن خط 11KW قدرت موتور

تصویر بزرگ : BT40 چرخ اصلی CNC 3D I-Beam H-Beam سوراخ کردن ماشین تراش و ضربه زدن خط 11KW قدرت موتور

جزئیات محصول:

Place of Origin:	China
نام تجاری:	Auten
گواهی:	ISO9001
Model Number:	BHD500

پرداخت:

Minimum Order Quantity:	1 set
قیمت:	negotiable
Packaging Details:	wooden case
Delivery Time:	30 days
Supply Ability:	500 sets per year

مخاطب

توضیحات محصول جزئیات

Condition:	New	Max. Size Width x Height:	500×500mm
Min. Size Width x Height:	100×100mm	Beam Length:	2000～13000mm
Channel steel:	10#～40#	Main spindle model:	BT40
Motor Powerr :	11KW	Spindle speed:	100～3000 r/min
برجسته کردن:	دستگاه سوراخکاری تیرآهن CNC با اسپیندل BT40,دستگاه سوراخکاری و برش تیرآهن H-Beam و I-Beam سه بعدی,دستگاه قلاویز زنی تیرآهن CNC با موتور 11 کیلووات , 3D I-Beam H-Beam drilling sawing machine , 11KW motor CNC beam tapping machine

خط تولید دستگاه سوراخ‌کاری، اره‌کاری و قلاویزکاری CNC سه‌بعدی تیرآهن I-Beam و H-Beam با اسپیندل اصلی BT40، موتور 11 کیلووات

کاربرد ابزار ماشین:

این ابزار ماشین عمدتاً به فرآیندهای سوراخ‌کاری، قلاویزکاری و علامت‌گذاری برای مواد فولادی مانند فولاد H شکل و فولاد ناودانی اختصاص دارد. این دستگاه از سه اسپیندل پرسرعت BT40 برای انجام سوراخ‌کاری بر روی سه سطح فولاد استفاده می‌کند، به طوری که یک اسپیندل برای هر سطح در نظر گرفته شده است. مجله ابزار از نوع ردیفی مربوطه می‌تواند تا 4 مشخصات مته را در خود جای دهد.

این دستگاه با راندمان پردازش بالا، دقت بالا، عملکرد آسان و قابلیت کاربرد گسترده مشخص می‌شود. این دستگاه به طور گسترده در صنایع سازه‌های فولادی از جمله ساخت و ساز، گاراژها، برج‌ها و شبکه‌ها مورد استفاده قرار می‌گیرد.

BT40 چرخ اصلی CNC 3D I-Beam H-Beam سوراخ کردن ماشین تراش و ضربه زدن خط 11KW قدرت موتور 0

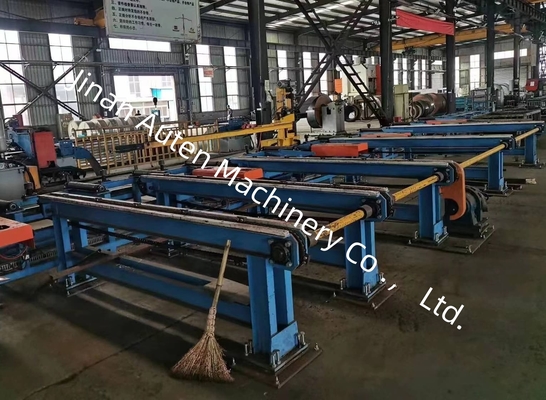

1. کانال تخلیه
کانال تخلیه از یک براکت کانال، غلتک‌های پشتیبانی و غیره تشکیل شده است و برای حمل قطعه کاری که پردازش شده است استفاده می‌شود.
2. سیستم خنک‌کننده
مته توسط روش خنک‌کننده داخلی اسپیندل خنک می‌شود.
3. سیستم هیدرولیک
این سیستم برای تامین نیرو برای دستگاه گیره قطعه کار و سیلندر چاقو استفاده می‌شود.
4. سیستم پنوماتیک
این سیستم برای تامین نیرو برای گیره قطعه کار، دمیدن اسپیندل و غیره استفاده می‌شود.

BT40 چرخ اصلی CNC 3D I-Beam H-Beam سوراخ کردن ماشین تراش و ضربه زدن خط 11KW قدرت موتور 1

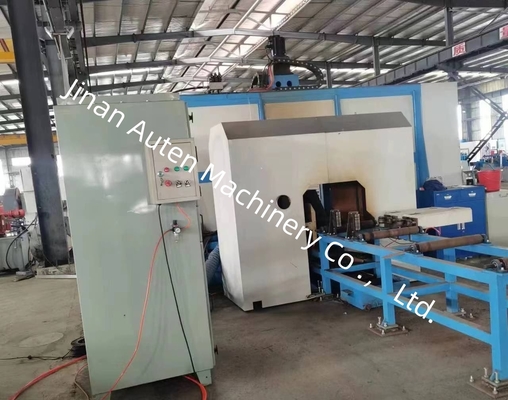

5. سیستم روانکاری
ترکیبی از روانکاری متمرکز و روانکاری دستی استفاده می‌شود. یک دستگاه روانکاری متمرکز برای روانکاری برخی از راهنماهای خطی و پیچ‌های سرب در زمان مناسب و به صورت کمی استفاده می‌شود و سایر نقاط روانکاری به صورت دستی روانکاری می‌شوند.

BT40 چرخ اصلی CNC 3D I-Beam H-Beam سوراخ کردن ماشین تراش و ضربه زدن خط 11KW قدرت موتور 2

6. سیستم الکتریکی
سیستم کنترل ابزار ماشین از یک کامپیوتر میزبان، PLC و غیره تشکیل شده است.
روش برنامه‌نویسی: وارد کردن نقشه‌های CAD یا پارامترهای پردازش از طریق رابط USB یا صفحه کلید برای تولید یک برنامه پردازش. برنامه پردازش را می‌توان در هر زمان با توجه به شماره قطعه ذخیره، فراخوانی، نمایش و ارتباط برقرار کرد. ابزار ماشین می‌تواند تنظیم دستی و کنترل جداگانه هر پارامتر پردازش و پردازش کنترل خودکار کل فرآیند را درک کند.

مشخصات:

پارامتر تیرآهن H	حداکثر اندازه عرض x ارتفاع		500×500 میلی‌متر
	حداقل اندازه عرض x ارتفاع		100×100 میلی‌متر
	طول تیر		2000～13000 میلی‌متر
	فولاد ناودانی		10#～40#
اسپیندل اصلی	تعداد		3
	مدل		BT40
	توان موتور		11 کیلووات
	سرعت اسپیندل		100～3000 دور در دقیقه
	قطر سوراخ		φ5～φ30 میلی‌متر
محور CNC	توان موتور سروو محور X		حدود 4.5 کیلووات
	توان موتور سروو محور موقعیت‌یابی سوراخ‌کاری افقی		حدود 1.5 کیلووات
	توان موتور سروو محور موقعیت‌یابی سوراخ‌کاری عمودی		حدود 3 کیلووات
	موتور سروو تغذیه سوراخ‌کاری		حدود 2 کیلووات
مجله ابزار	تعداد		3
	نوع		سبک ردیفی
	ظرفیت مجله ابزار		4 x 3
دقت پردازش	انحراف فاصله سوراخ	دو سوراخ در 1 متر	±0.5
		مقدار انحراف مجاز برای هر 1 متر اضافی از فاصله سوراخ به میزان ±0.2 میلی‌متر افزایش می‌یابد و حداکثر از ±2 میلی‌متر تجاوز نمی‌کند
	انحراف حاشیه انتهایی		±1.0 میلی‌متر
