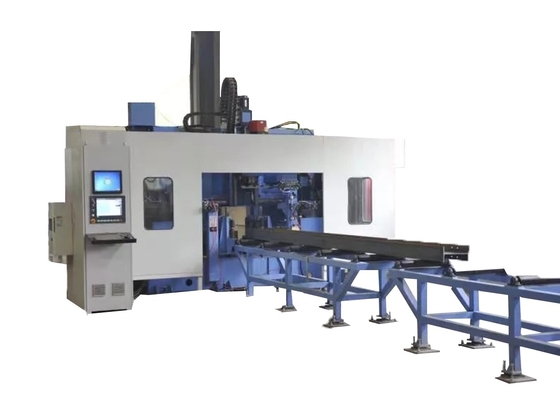

دستگاه سوراخ‌کاری، قلاویزکاری و علامت‌گذاری تیرآهن CNC با قطر سوراخ 5-30 میلی‌متر، خط تولید با 4 ابزار و 3 ردیف مجله ابزار

دستگاه سوراخ‌کاری، قلاویزکاری و علامت‌گذاری تیرآهن CNC با قطر سوراخ 5-30 میلی‌متر، خط تولید با 4 عدد خشاب ابزار به سبک 3 ردیفه

کاربرد ابزار ماشین:

این ابزار ماشین عمدتاً برای عملیات سوراخ‌کاری، قلاویزکاری و علامت‌گذاری بر روی مواد فولادی مانند فولاد H شکل و فولاد ناودانی طراحی شده است. این دستگاه از سه اسپیندل پرسرعت BT40 برای انجام سوراخ‌کاری بر روی سه سطح فولاد استفاده می‌کند، به طوری که یک اسپیندل به هر سطح اختصاص داده شده است. خشاب ابزار ردیفی مربوطه می‌تواند تا 4 مشخصات مته را در خود جای دهد.

این دستگاه دارای راندمان پردازش بالا، دقت بالا، عملکرد کاربرپسند و قابلیت کاربرد گسترده است. این دستگاه به طور گسترده در صنایع سازه‌های فولادی از جمله ساخت و ساز، گاراژها، برج‌ها و شبکه‌ها مورد استفاده قرار می‌گیرد.

ساختار و پیکربندی ابزار ماشین:

این ابزار ماشین عمدتاً از اجزایی مانند دستگاه سوراخ‌کاری، ترولی تغذیه، کانال تغذیه، کانال تخلیه، سیستم خنک‌کننده، سیستم هیدرولیک، سیستم پنوماتیک، سیستم روانکاری و سیستم الکتریکی تشکیل شده است.

ابزار ماشین از یک بستر ثابت و یک ساختار قطعه کار متحرک استفاده می‌کند. تجهیزات سوراخ‌کاری سه‌بعدی با این ساختار، تولید خودکار را تسهیل می‌کند.

1. ترولی تغذیه

ترولی تغذیه از چرخ‌دنده‌ها، سروو موتورها و بازوهای مکانیکی تشکیل شده است. بازوی مکانیکی قطعه کار را محکم می‌کند و توسط یک سروو موتور هدایت می‌شود. تحت انتقال رک و پینیون، قطعه کار در جهت X تغذیه می‌شود تا از دقت پردازش طولی سوراخ‌کاری اطمینان حاصل شود.

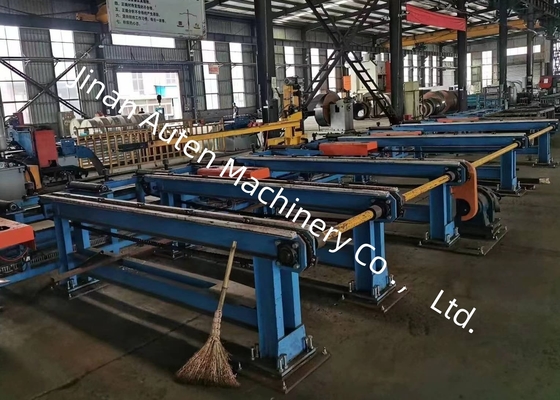

2. کانال تغذیه

کانال تغذیه از یک براکت کانال، غلتک‌های پشتیبانی، غلتک‌های موقعیت‌یابی جانبی، مکانیزم‌های فشار جانبی، رک‌ها و غیره تشکیل شده است. کانال تغذیه برای حمل قطعه کار مورد نظر برای پردازش استفاده می‌شود. یک سوئیچ فوتوالکتریک در انتهای جلویی کانال نصب شده است تا انتهای جلویی قطعه کار را تشخیص دهد و مرجع پردازش را در جهت X تعیین کند. غلتک موقعیت‌یابی جانبی، موقعیت‌یابی تقریبی قطعه کار را در جهت Y انجام می‌دهد و مکانیزم فشار جانبی، قطعه کار را به سمت غلتک موقعیت‌یابی جانبی فشار می‌دهد.

مشخصات فنی:
