3 مجموعه مجله ابزار 3D CNC H Beam Boring Tapping And Cutting Machine Φ10 واحد علامت گذاری هیدرولیک اندازه شخصیت

تصویر بزرگ : 3 مجموعه مجله ابزار 3D CNC H Beam Boring Tapping And Cutting Machine Φ10 واحد علامت گذاری هیدرولیک اندازه شخصیت

جزئیات محصول:

Place of Origin:	China
نام تجاری:	Auten
گواهی:	ISO9001
Model Number:	CSUH1250

پرداخت:

Minimum Order Quantity:	1 set
قیمت:	negotiable
Packaging Details:	wooden case
Delivery Time:	40 days
Supply Ability:	500 sets per year

مخاطب

توضیحات محصول جزئیات

Condition:	New Condition	Function:	Drilling and sawing
Number of drilling spindles:	3	Spindle bore taper:	BT40
Spindle motor power:	11KW	Rotation speed:	200~3000 r/min
Drilling diameter range:	φ5~φ30	Length range of finished workpiece:	2000～12000mm
برجسته کردن:	دستگاه حفاری چوبی CNC با علامت گذاری هیدرولیکی,دستگاه سوراخ کردن H Beam Φ10,ماشین برش 3D CNC با واحد علامت گذاری , H beam drilling tapping machine Φ10 , 3D CNC cutting machine with marking unit

3 مجموعه مجله ابزار 3D CNC H Beam Boring Tapping And Cutting Machine Φ10 واحد علامت گذاری هیدرولیک اندازه شخصیت

هدف خط تولید:

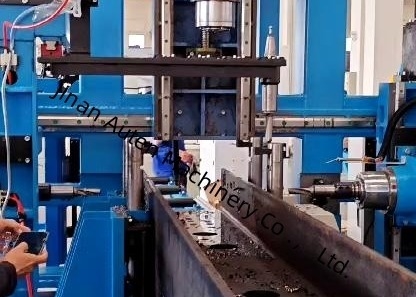

این خط تولید در درجه اول به فرآیند حفاری، علامت گذاری، اره کشی و برش برای مواد فولادی از جمله فولاد H-shaped و فولاد کانال اختصاص دارد.

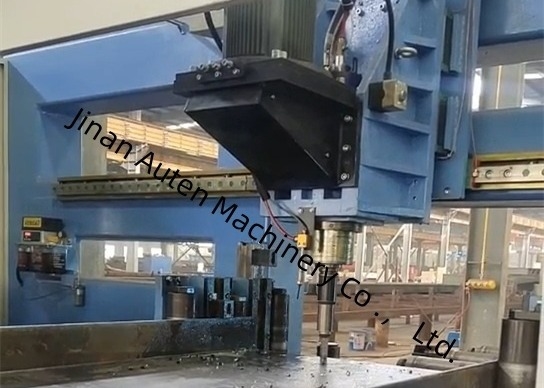

دستگاه حفاری اصلی برای انجام عملیات حفاری بر روی سه سطح فولاد، با استفاده از 3 چرخ دنده BT40 با سرعت بالا، با یک چرخ دنده برای هر سطح تعیین شده است.مجله ابزار خطی مربوطه می تواند تا 4 مشخصات ابزار را در خود جای دهد.این دستگاه دارای قابلیت تبدیل نقشه های CAD به برنامه های پردازش و پشتیبانی از عملیات همزمان چند رشته ای است که سازماندهی منطقی وظایف مانند حفاری،حرکت قطعه کاراین کار اجازه می دهد تا دو یا سه تا از این وظایف به طور همزمان انجام شود و در نتیجه به طور قابل توجهی بهره وری تولید را افزایش دهد.

دستگاه اصلی اره زدن از یک اره باند برای انجام برش طول ثابت بر روی فولاد استفاده می کند.

این خط تولید با یک رابط ارتباطی اختصاصی مجهز است که مدیریت سیستماتیک خط تولید را در آینده برای مشتریان تسهیل می کند.

3 مجموعه مجله ابزار 3D CNC H Beam Boring Tapping And Cutting Machine Φ10 واحد علامت گذاری هیدرولیک اندازه شخصیت 0

1دستگاه تایپ
علامت گذاری قطعه کار

2سیستم خنک کننده
روش خنک کننده داخلی اسپینل برای خنک کردن سوراخ استفاده می شود و یک دستگاه خنک کننده خارجی نیز مجهز است.

3سیستم هیدرولیک
از آن برای تامین قدرت دستگاه فشار و تایپ قطعات استفاده می شود.

4سیستم پنوماتیک
از آن برای تأمین قدرت دستگاه فشار جانبی، شتاب دادن به پیچ و غیره استفاده می شود.

3 مجموعه مجله ابزار 3D CNC H Beam Boring Tapping And Cutting Machine Φ10 واحد علامت گذاری هیدرولیک اندازه شخصیت 1

5سیستم روان کننده

این یک ترکیب از روانکاری متمرکز و روانکاری دستی را اتخاذ می کند. یک دستگاه روانکاری متمرکز برای روانکاری برخی از راهنماهای خطی و پیچ های سرب در یک زمان و مقدار ثابت استفاده می شود.و روغن دستی برای نقاط دیگر روغن استفاده می شود.

3 مجموعه مجله ابزار 3D CNC H Beam Boring Tapping And Cutting Machine Φ10 واحد علامت گذاری هیدرولیک اندازه شخصیت 2

6سیستم الکتریکی

سیستم کنترل خط تولید شامل یک کامپیوتر میزبان، PLC و غیره است.
روش برنامه نویسی: ورودی نقشه های CAD یا پارامترهای پردازش از طریق رابط USB یا صفحه کلید برای تولید برنامه های پردازش. برنامه پردازش می تواند ذخیره شود، نامیده شود،در هر زمان با توجه به شماره قطعه نمایش داده و اعلام می شود.. خط تولید می تواند هر دو تنظیم دستی و کنترل هر پارامتر پردازش به طور جداگانه و کنترل خودکار کل فرآیند را تحقق بخشد.

3 مجموعه مجله ابزار 3D CNC H Beam Boring Tapping And Cutting Machine Φ10 واحد علامت گذاری هیدرولیک اندازه شخصیت 3

اصلیSمشخصات:

پارامتر		ارزش
اندازه قطعه کار	محدوده عرض	150 ≈ 1250 میلی متر
	محدوده ارتفاع	100×600 میلی متر
	محدوده طول مواد اولیه	۲۰۰۰٫۱۲۰۰۰ میلی متر
	محدوده طول قطعه آماده	۲۰۰۰٫۱۲۰۰۰ میلی متر
دریل حفاری	تعداد اسپندل های حفاری	3
	گره گره ای	BT2مدیریتی
	قدرت موتور اسپیندل	11 کیلووات
	سرعت چرخش	200 تا 3000 چرخش در دقیقه
	محدوده قطر حفاری	φ5 ~ φ30
محور CNC	قدرت موتور سرو در محور X	حدود 4.4 کيلو وات
	حداکثر سرعت در محور X	40 متر/دقیقه
	قدرت موتور سرو برای حفاری محور موقعیت افقی	حدود 1.5 کيلو وات
	حداکثر سرعت محور موقعیت افقی حفاری	10 متر/دقیقه
	قدرت سرو موتور محور خورشیدی حفاری	حدود 2 کيلو وات
	حداکثر سرعت محور موقعیت افقی حفاری	10 متر/دقیقه
	قدرت موتور سرو در محور موقعیت عمودی حفاری	حدود 3 کيلو وات
	حداکثر سرعت محور موقعیت عمودی حفاری	10 متر/دقیقه
	قدرت سرو موتور در محور ورودی حفاری	حدود 3 کيلو وات
	حداکثر سرعت محور ورودی حفاری	10 متر/دقیقه
مجله ابزار	مقدار	3 مجموعه
	نوع	نوع در خط
	مقدار ابزار	4 × 3
واحد علامت گذاری هیدرولیک	تعداد کاراکترها	36
واحد علامت گذاری هیدرولیک	اندازه کاراکتر	Φ10
