وضعیت: | شرایط جدید | عمل: | حفاری و اره |
---|---|---|---|
تعداد دوک های حفاری: | 3 | دوک نخ ریسی: | BT40 |
قدرت موتور اسپیندل: | 11 کیلو وات | سرعت دوران: | 200 ~ 3000 r/min |
محدوده قطر حفاری: | φ5 ~ φ30 | دامنه طول کار تمام شده: | 12000 میلی متر 2000 |
برجسته کردن: | BT40 ماشین CNC برای حفاری چوب,دستگاه سوراخ کردن 3D H,ماشین تراش چوبی CNC 5-30 میلی متر,3D H beam drilling tapping machine,5-30mm CNC beam sawing machine |

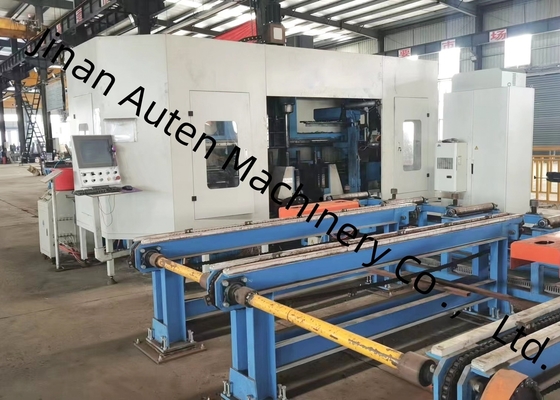

محدوده قطر سوراخکاری 5-30 میلیمتر، خط تولید دستگاه سوراخکاری، ضربهزنی و ارهکاری تیرآهن H CNC سه بعدی BT40
هدف از خط تولید:

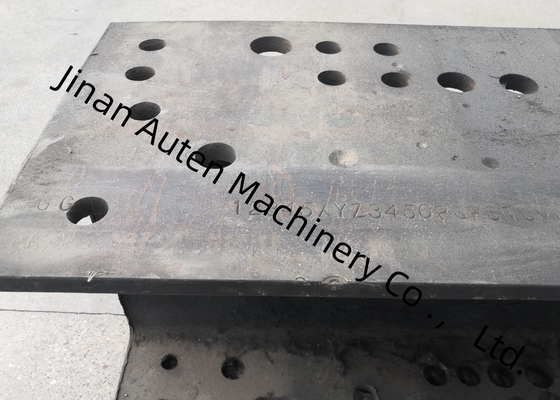

این خط تولید عمدتاً برای سوراخکاری، علامتگذاری، ارهکاری و برش مواد فولادی مانند فولاد H و فولاد ناودانی طراحی شده است.
دستگاه اصلی سوراخکاری از 3 اسپیندل پرسرعت BT40 برای انجام عملیات سوراخکاری بر روی سه سطح فولاد استفاده میکند، که یک اسپیندل به هر سطح اختصاص داده شده است. مجله ابزار از نوع ردیفی مربوطه میتواند تا 4 مشخصات ابزار را در خود جای دهد. این دستگاه قادر به تبدیل نقشههای CAD به برنامههای پردازش و فعال کردن عملیات همزمان چند رشتهای است که امکان چیدمان منطقی وظایفی مانند سوراخکاری، حرکت قطعه کار، تعویض ابزار و موقعیتیابی اسپیندل را فراهم میکند. این امر امکان تکمیل دو یا سه مورد از این وظایف را به طور همزمان فراهم میکند و راندمان تولید را به طور قابل توجهی افزایش میدهد.
دستگاه اصلی ارهکاری از یک اره نواری برای برش فولاد به طول ثابت استفاده میکند.
این خط تولید مجهز به یک رابط ارتباطی رزرو شده است که مدیریت سیستم آینده مشتریان از خط تولید را تسهیل میکند.
1. چرخ دستی تغذیه سوراخکاری سه بعدی
این دستگاه از چرخ دندهها، سروو موتورها و بازوهای مکانیکی تشکیل شده است. بازوی مکانیکی دارای استحکام و پایداری خوبی است، میتواند با توجه به مشخصات پروفیل به طور خودکار بالا و پایین برود و قطعه کار را به طور خودکار گیره کند. پس از اینکه بازوی مکانیکی قطعه کار را گیره کرد، توسط سروو موتور هدایت میشود. تحت انتقال رک دنده، قطعه کار در جهت X تغذیه میشود تا از دقت پردازش طولی سوراخکاری اطمینان حاصل شود.
2. میزبان سوراخکاری سه بعدی
میزبان سوراخکاری عمدتاً از یک پایه، یک تخت، یک اسلاید متحرک، یک جعبه اسپیندل، یک دستگاه پرس بالایی، یک دستگاه گیره جانبی و یک مجله ابزار ردیفی تشکیل شده است.
تخت دارای استحکام و پایداری خوبی است، میتواند بار و لرزش ناشی از پردازش با سرعت بالا را تحمل کند و از دقت ابزار ماشین اطمینان حاصل کند.
3 جعبه اسپیندل بر روی میزبان سوراخکاری نصب شده است، یعنی سمت ثابت، سمت متحرک و جعبه اسپیندل واحد بالایی، که به ترتیب برای سوراخکاری افقی و عمودی استفاده میشوند. هر جعبه اسپیندل میتواند به طور مستقل کار کند یا عملیات سوراخکاری را به طور همزمان تکمیل کند که راندمان تولید را تا حد زیادی بهبود میبخشد. هر جعبه اسپیندل دارای یک مجموعه اسپیندل مکانیکی پرسرعت BT40 است و مجله ابزار ردیفی مربوطه میتواند تا 4 قطر مته را نصب کند (زمانی که هیچ ابزاری روی اسپیندل وجود ندارد) و میتواند 4 قطر سوراخ مختلف را به طور خودکار پردازش کند زمانی که قطعه کار در یک زمان گیره میشود.
تغذیه اسپیندل توسط یک سروو موتور هدایت میشود و حرکت سریع به جلو، کار به جلو و حرکت سریع به عقب را میتوان از طریق کنترل برنامه به دست آورد. موتور اسپیندل توسط یک سروو موتور اسپیندل هدایت میشود و سرعت آن به طور پیوسته با یک محدوده تنظیم سرعت گسترده تنظیم میشود.
سه واحد جعبه اسپیندل بر روی سمت تخت آویزان شدهاند و هر واحد جعبه اسپیندل توسط دو مجموعه سروو موتور برای دستیابی به حرکت افقی و عمودی جعبه اسپیندل هدایت میشود که توسط یک پیچ توپی هدایت میشود و توسط یک راهنمای غلتشی خطی دقیق هدایت میشود. این تجهیزات در حین فرآیند سوراخکاری قطعه کار را در دو جهت فشار میدهد. یک مکانیزم پرس تحت هدایت سیلندر در بالای قطعه کار وجود دارد تا قطعه کار را به سمت غلتک پشتیبانی افقی فشار دهد و یک مکانیزم پرس تحت هدایت سیلندر در کناره وجود دارد تا قطعه کار را از کناره فشار دهد.
3. کانال تخلیه سوراخکاری سه بعدی
این دستگاه از یک کاهنده، یک تکیهگاه کانال، یک غلتک پشتیبانی، یک غلتک موقعیتیابی جانبی، یک زنجیر و غیره تشکیل شده است.
کانال تخلیه ارهکاری برای حمل قطعه کار پس از ارهکاری استفاده میشود. کاهنده، غلتک پشتیبانی را هدایت میکند تا قطعه کار را در امتداد جهت X حرکت دهد.
اصلیمشخصات:پارامتر
مقدار | اندازه قطعه کار | |
محدوده عرض | 150~1250mm | محدوده ارتفاع |
100~600mm | محدوده طول مواد خام | |
2000~12000mm | اسپیندل سوراخکاری | |
2000~12000mm | اسپیندل سوراخکاری | |
تعداد اسپیندلهای سوراخکاری | 3 | مخروط اسپیندل |
BT40 | توان موتور اسپیندل | |
11kW | سرعت چرخش | |
200~3000 دور در دقیقه | محدوده قطر سوراخکاری | |
φ5~φ30 | محور CNC | |
توان سروو موتور محور X | حدود 4.4kW | حداکثر سرعت محور X |
40 متر در دقیقه | توان سروو موتور برای محور موقعیتیابی افقی سوراخکاری | |
حدود 1.5kW | حداکثر سرعت محور موقعیتیابی افقی سوراخکاری | |
10 متر در دقیقه | مجله ابزار | |
حدود 2kW | حداکثر سرعت محور موقعیتیابی افقی سوراخکاری | |
10 متر در دقیقه | مجله ابزار | |
حدود 3kW | حداکثر سرعت محور تغذیه عمودی سوراخکاری | |
10 متر در دقیقه | مجله ابزار | |
حدود 3kW | حداکثر سرعت محور تغذیه عمودی سوراخکاری | |
10 متر در دقیقه | مجله ابزار | |
تعداد | 3 مجموعه | نوع |
نوع درون خطی | تعداد ابزار | |
4 x 3 | واحد علامتگذاری هیدرولیکی | |
تعداد کاراکترها | 36 | اندازه کاراکتر |
Φ10 |
