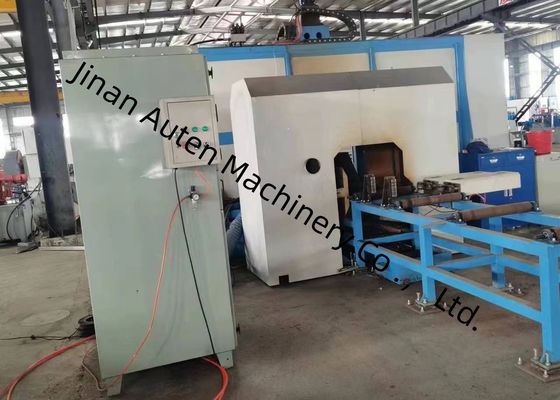

دستگاه سوراخکاری تیرآهن CNC با سرعت بالا 33x5.5x3.3 متر، اندازه دستگاه 100～3000 دور در دقیقه سرعت اسپیندل

مدل BHD700 دستگاه حفاری CNC با سرعت بالا برای تیرآهن H، 33x5.5x3.3 متر، اندازه دستگاه، توان کل 52 کیلووات

صنایع کاربردی:

این ابزار ماشینی عمدتاً به عملیات حفاری روی فولاد H شکل اختصاص دارد. این دستگاه از سه اسپیندل حفاری دقیق با سرعت بالا برای حفاری قطعه کار استفاده می کند که دارای دقت ماشینکاری بالا و عملکرد کاربرپسند است. به عنوان یک تجهیزات ضروری با راندمان بالا در صنعت سازه های فولادی، به طور گسترده در ساخت و ساز، پل ها، دکل ها، شبکه ها و سایر بخش های مرتبط استفاده می شود.

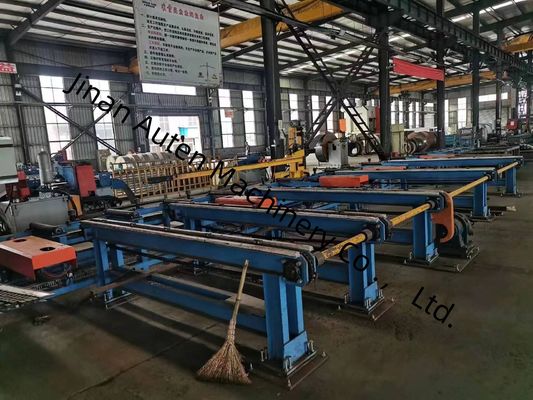

نوار نقاله تغذیه:

این دستگاه از پایه نوار نقاله، غلتک پشتیبانی، غلتک موقعیت یابی جانبی، دستگاه فشار جانبی و رک تشکیل شده است. کانال تغذیه برای حمل قطعه کار مورد نظر استفاده می شود و یک سوئیچ فوتوالکتریک در انتهای جلویی کانال مواد نصب شده است تا انتهای جلویی قطعه کار را تشخیص دهد و داده های پردازش را در جهت X تعیین کند. دستگاه فشار جانبی قطعه کار را محکم فشار می دهد و به غلتک موقعیت یابی جانبی تکیه می دهد تا موقعیت تقریبی قطعه کار در جهت Y را محقق کند.

کالسکه NC تغذیه:

این دستگاه از چرخ دنده ها، موتورهای سروو و بازوها تشکیل شده است. بازو دارای استحکام و پایداری خوبی است، می تواند با توجه به مشخصات پروفیل به طور خودکار بالا و پایین برود و به طور خودکار قطعه کار را گیره کند. پس از اینکه بازو قطعه کار را گیره کرد، توسط موتور سروو هدایت می شود. تحت انتقال رک و پینیون، قطعه کار در جهت X تغذیه می شود تا از دقت ماشینکاری طولی حفاری اطمینان حاصل شود.

نوار نقاله خروجی:

این دستگاه از پایه نوار نقاله، غلتک پشتیبانی و غیره تشکیل شده است. غلتک پشتیبانی برای حمل قطعه کار تمام شده استفاده می شود.

مشخصات فنی:
