BT40 مدل ماشین حفاری قطب H CNC با سرعت بالا قطر سوراخ 5-30mm

مدل BT40 دستگاه حفاری پرسرعت و دقیق CNC برای تیرآهن H با قطر سوراخ 5-30 میلی‌متر

صنایع کاربردی:

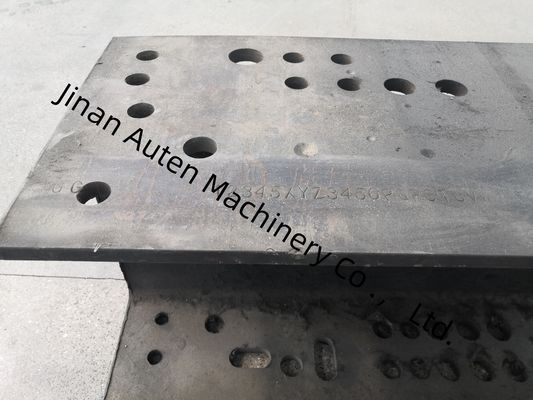

این دستگاه ابزار عمدتاً برای حفاری فولاد H شکل استفاده می‌شود. این دستگاه ابزار از سه اسپیندل حفاری دقیق با سرعت بالا برای حفاری قطعه کار استفاده می‌کند. این دستگاه دارای ویژگی‌های دقت ماشین‌کاری بالا و عملکرد راحت است. این یک تجهیزات با راندمان بالا و ضروری در صنعت سازه‌های فولادی است و به طور گسترده در ساخت و ساز، پل‌ها، دکل‌های برج و شبکه‌ها استفاده می‌شود. و سایر صنایع.

اجزای دستگاه حفاری CNCخط:

دستگاه حفاری عمدتاً از بدنه اصلی دستگاه، سیستم تغذیه CNC، نوار نقاله خروجی، سیستم خنک‌کننده، سیستم هیدرولیک، سیستم پنوماتیک، سیستم روانکاری، سیستم الکتریکی و واگن مواد زائد تشکیل شده است. خط تولید ساختار بستر ثابت و ساختار قطعه کار متحرک را اتخاذ می‌کند. دریل سه بعدی این ساختار برای تولید خودکار مناسب است.

بدنه اصلی دستگاه:

این دستگاه عمدتاً از یک پایه، یک بستر، یک میز کشویی متحرک، یک هد استوک، یک دستگاه پرس بالایی، یک دستگاه پرس جانبی و یک مجله ابزار ردیفی تشکیل شده است.

بستر دارای استحکام و پایداری خوبی است، می‌تواند بار و لرزش ناشی از ماشین‌کاری با سرعت بالا را تحمل کند و دقت دستگاه ابزار را تضمین کند.

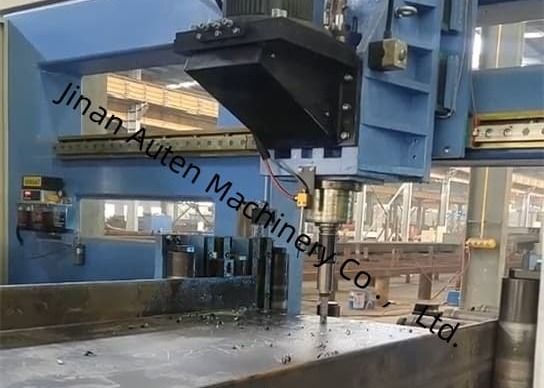

در مجموع 3 هد استوک روی دستگاه اصلی نصب شده است، یعنی سمت ثابت، سمت متحرک و هد استوک واحد بالایی، به ترتیب برای حفاری در جهت‌های افقی و عمودی. هر هد استوک را می‌توان به طور مستقل کار کرد و همچنین می‌تواند عملیات حفاری را همزمان انجام دهد که راندمان تولید را تا حد زیادی بهبود می‌بخشد. هر هد استوک دارای یک مجموعه اسپیندل مکانیکی پرسرعت BT40 است و مجله ابزار ردیفی مربوطه می‌تواند تا 4 قطر مته را نصب کند (زمانی که هیچ ابزاری روی اسپیندل وجود ندارد) و 4 دهانه مختلف را می‌توان به طور خودکار هنگام گیره زدن قطعه کار پردازش کرد. تغذیه اسپیندل توسط یک سروو موتور هدایت می‌شود که می‌تواند به سرعت به جلو، کار به جلو و عقب برگردد و از طریق کنترل برنامه؛ موتور اسپیندل توسط یک سروو موتور اسپیندل هدایت می‌شود، سرعت به طور پیوسته تنظیم می‌شود و محدوده سرعت وسیع است.

سه واحد هد استوک روی بستر آویزان شده‌اند و هر واحد هد استوک توسط دو مجموعه سروو موتور هدایت می‌شود تا حرکت افقی و عمودی هد استوک را درک کند که توسط پیچ‌های توپی هدایت می‌شود و توسط راهنماهای غلتشی خطی دقیق هدایت می‌شود. این تجهیزات قطعه کار را در دو جهت در طول فرآیند حفاری فشرده می‌کند. در بالای قطعه کار، یک سیلندر روغن وجود دارد که یک مکانیزم پرس را برای فشار دادن قطعه کار روی غلتک پشتیبانی افقی هدایت می‌کند و یک سیلندر روغن که یک مکانیزم پرس را برای فشار دادن قطعه کار از کنار هدایت می‌کند.

مشخصات:
