دستگاه سوراخ‌کاری و قلاویزکاری تیرآهن CNC با سیستم‌های هیدرولیک و پنوماتیک قدرتمند، توان کل 52 کیلووات

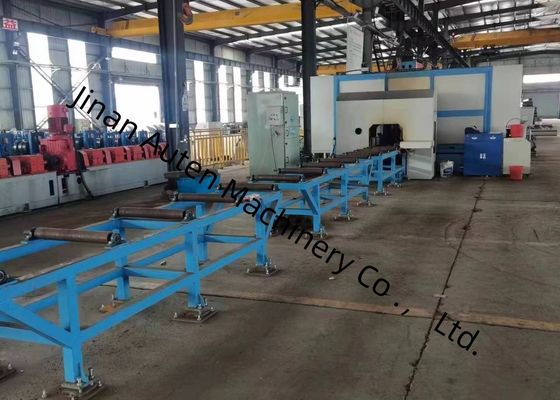

تصویر بزرگ : دستگاه سوراخ‌کاری و قلاویزکاری تیرآهن CNC با سیستم‌های هیدرولیک و پنوماتیک قدرتمند، توان کل 52 کیلووات

جزئیات محصول:

محل منبع:	چين
نام تجاری:	Auten
گواهی:	ISO9001
شماره مدل:	AT400

پرداخت:

مقدار حداقل تعداد سفارش:	۱ عدد
قیمت:	negotiable
جزئیات بسته بندی:	چوبی مورد
زمان تحویل:	60 روز
شرایط پرداخت:	اعتبارات اسنادی T/T
قابلیت ارائه:	200 مجموعه در سال

مخاطب

توضیحات محصول جزئیات

Function:	Drilling and Tapping	حداکثر اندازه عرض x ارتفاع:	700 × 500 میلی متر
حداقل اندازه عرض x ارتفاع:	100×100 میلی متر	طول پرتو:	2000 ～ 12200 میلی متر
اسپیندل اصلی:	BT40	نیروی حرکتی:	11 کیلو وات
سرعت دوک نخ ریسی:	100 ～ 3000 R/دقیقه	قطر سوراخ:	φ5 ～ φ30 میلی متر
برجسته کردن:	CNC دستگاه سنگ زنی ابزار , CNC دستگاه سنگ زنی داخلی

سیستم‌های هیدرولیک و پنوماتیک قدرتمند، دستگاه سوراخ‌کاری و قلاویزکاری تیرآهن CNC با توان کل 52 کیلووات

صنایع کاربردی:

این ابزار ماشینی در درجه اول برای عملیات سوراخ‌کاری روی فولاد H شکل طراحی شده است. این دستگاه از سه اسپیندل سوراخ‌کاری دقیق با سرعت بالا برای سوراخ‌کاری قطعه کار استفاده می‌کند که دارای دقت ماشین‌کاری بالا و عملکرد کاربرپسند است. به عنوان یک تجهیزات ضروری با راندمان بالا در صنعت سازه‌های فولادی، به طور گسترده در بخش‌هایی مانند ساخت و ساز، پل‌ها، دکل‌ها، شبکه‌ها و موارد دیگر استفاده می‌شود.

دستگاه سوراخ‌کاری و قلاویزکاری تیرآهن CNC با سیستم‌های هیدرولیک و پنوماتیک قدرتمند، توان کل 52 کیلووات 0

1. سیستم خنک‌کننده:

از روش خنک‌کننده آئروسل برای خنک کردن مته استفاده می‌شود، یعنی با هوای فشرده + آب خنک‌کننده انجام می‌شود. مزایای آن عبارتند از مصرف کمتر مایع خنک‌کننده، صرفه‌جویی در هزینه، حفاظت از محیط زیست و کاهش سایش مته. نازل انعطاف‌پذیر روی هد استوک نصب شده است و موقعیت پاشش نازل را می‌توان به راحتی تنظیم کرد تا همیشه مته را خنک کند.

دستگاه سوراخ‌کاری و قلاویزکاری تیرآهن CNC با سیستم‌های هیدرولیک و پنوماتیک قدرتمند، توان کل 52 کیلووات 1

2. سیستم هیدرولیک:تامین نیرو برای دستگاه پرس قطعه کار.

3. سیستم پنوماتیک:برای تامین نیرو برای رانشگر جانبی، دمیدن شفت اصلی و غیره استفاده می‌شود.

4. سیستم روانکاری:

ترکیبی از روانکاری متمرکز و روانکاری دستی را اتخاذ می‌کند. یک دستگاه روانکاری متمرکز برای روانکاری منظم و کمی راهنماهای خطی و پیچ‌های سرب خاص استفاده می‌شود و سایر نقاط روانکاری با روانکاری دستی روان می‌شوند.

دستگاه سوراخ‌کاری و قلاویزکاری تیرآهن CNC با سیستم‌های هیدرولیک و پنوماتیک قدرتمند، توان کل 52 کیلووات 2

5. سیستم الکتریکی:

سیستم کنترل خط تولید از یک کامپیوتر میزبان و PLC تشکیل شده است.
روش برنامه‌نویسی: تولید خودکار برنامه‌های پردازش از طریق نقشه‌های CAD.

دستگاه سوراخ‌کاری و قلاویزکاری تیرآهن CNC با سیستم‌های هیدرولیک و پنوماتیک قدرتمند، توان کل 52 کیلووات 3

مشخصات فنی:

پارامتر تیرآهن H	حداکثر اندازه عرض x ارتفاع		700×500 میلی‌متر
	حداقل اندازه عرض x ارتفاع		100×100 میلی‌متر
	طول تیر		2000～12200 میلی‌متر
اسپیندل اصلی	تعداد		3
	مدل		BT40
	توان موتور		11 کیلووات
	سرعت اسپیندل		100～3000 دور در دقیقه
	قطر سوراخ		φ5～φ30 میلی‌متر
محور CNC	توان موتور سروو محور X		حدود 5 کیلووات
	توان موتور سروو محور موقعیت‌یابی سوراخ‌کاری افقی		حدود 1.5 کیلووات
	توان موتور سروو محور موقعیت‌یابی سوراخ‌کاری عمودی		حدود 3 کیلووات
	سروو موتور تغذیه سوراخ‌کاری		حدود 2 کیلووات
مجله ابزار	تعداد		3
	نوع		سبک ردیفی
	ظرفیت مجله ابزار		4 x 3
دقت پردازش	انحراف فاصله سوراخ	دو سوراخ در 1 متر	±0.5
		مقدار انحراف مجاز برای هر 1 متر اضافی از فاصله سوراخ به میزان ±0.2 میلی‌متر افزایش می‌یابد و حداکثر از ±2 میلی‌متر تجاوز نمی‌کند.
	انحراف حاشیه انتهایی		±1.0 میلی‌متر
اندازه دستگاه			حدود 33x5.5x3.3 متر
توان کل			حدود 52 کیلووات
