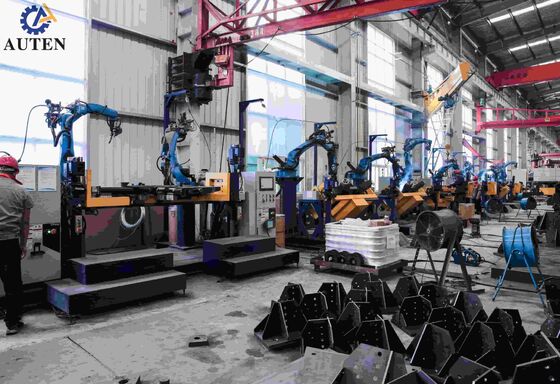

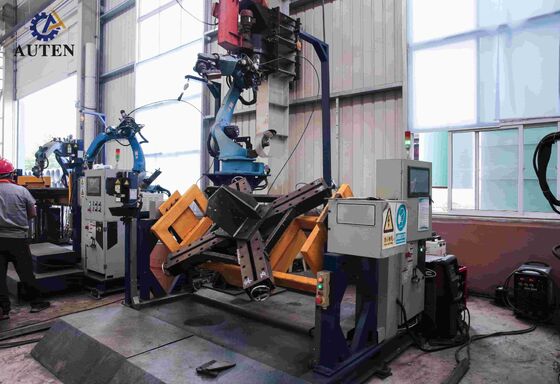

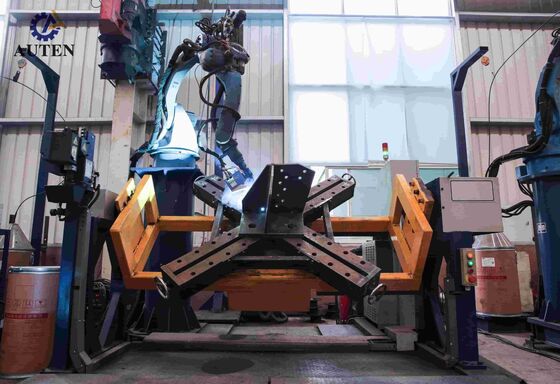

ماشین جوش ربات با موقعیت دهنده های دوگانه و پنج محور گانتری که باعث جوش برج انتقال می شود

دستگاه جوش رباتیک با موقعیت‌دهنده‌های دوگانه و گانتری پنج محوره برای جوشکاری برج انتقال

معرفی محصول:

این تجهیزات به طور خاص برای جوشکاری خودکار اجزای پایه برج انتقال توسعه یافته است. علاوه بر جوشکاری صفحات تقویتی، این سیستم قادر به تکمیل ۱۱ درز جوش اصلی سازه پایه برج، جوش‌های تمیزکاری ریشه اختصاصی و عملیات جوشکاری گوشه‌های درپوش آب‌بندی است. با ادغام فناوری کنترل هوشمند رباتیک با فرآیندهای جوشکاری پیشرفته، این تجهیزات دقت جوشکاری برتر، کیفیت یکنواخت جوش و راندمان تولید را افزایش می‌دهد و راه‌حلی کارآمد و قابل اعتماد برای ساخت برج‌های انتقال مدرن ارائه می‌دهد.

پارامترهای اصلی:

ویژگی‌های محصول:

۱. تکرارپذیری: سیستم تکرارپذیری موقعیت‌یابی را کمتر از ±۰.۰۵ میلی‌متر ارائه می‌دهد.

۲. دقت مسیر: دقت مسیر در حدود ±۰.۱ میلی‌متر باقی می‌ماند.

۳. طراحی ساختاری: ربات جوش قوس دارای ساختار مکانیکی بسیار پایدار و مستحکم است که برای عملیات صنعتی طولانی مدت و مداوم طراحی شده است.

۴. دامنه کاری: از قطعات کار تا ابعاد ۱۵۰۰ میلی‌متر پشتیبانی می‌کند و طیف کاملی از نیازهای جوشکاری را برآورده می‌سازد.

۵. روش کار: قطعات کار بر روی یک فیکسچر موقعیت‌دهنده نصب می‌شوند، در حالی که سر جوش بر روی یک پلتفرم رباتیک اختصاصی نصب شده است. در طول عملیات، ربات و موقعیت‌دهنده به صورت همزمان هماهنگ عمل می‌کنند. با استفاده از اسکن دید رباتیک همراه با سیستم ردیابی لیزری درز، مسیرهای جوشکاری به طور خودکار و بدون برنامه‌نویسی تولید می‌شوند. این پیکربندی امکان جوشکاری قطعات پیچیده و نامنظم را با سهولت عملیات و حداقل آموزش اپراتور فراهم می‌کند.

۱. سیستم جوشکاری

این تجهیزات مجهز به منبع تغذیه جوشکاری AOTAI با کارایی بالا است که از چندین فرآیند جوشکاری از جمله MIG، MAG و TIG برای کاربردهای جوشکاری عرضی، طولی و عمودی پشتیبانی می‌کند. جریان و ولتاژ جوشکاری را می‌توان به طور مداوم بر اساس هندسه قطعه کار، مشخصات مواد و ضخامت تنظیم کرد و از مشخصات قوس پایدار، پروفیل جوش یکنواخت و کیفیت جوش قابل اعتماد اطمینان حاصل کرد.

این سیستم شامل یک مشعل جوشکاری Apollo با کیفیت بالا و طیف کاملی از اجزای جوشکاری کمکی، از جمله مکانیزم تغذیه سیم خودکار، نوک‌های تماس و لوازم جانبی مرتبط است. این پیکربندی یکپارچه، تغذیه سیم روان، عملکرد جوشکاری پایدار و عملیات قابل اعتماد را در طول چرخه‌های تولید طولانی ارتقا می‌دهد.

۲. تشخیص هوشمند و تولید برنامه خودکار

این سیستم فناوری‌های شناسایی هوشمند و پردازش داده را برای استخراج خودکار اطلاعات ضروری جوشکاری از نقشه‌های مهندسی یا داده‌های تولید دیجیتال، از جمله مکان‌های جوش، انواع درز و پیکربندی اتصالات، ادغام می‌کند. اطلاعات شناسایی شده سپس به برنامه‌های جوشکاری رباتیک قابل اجرا تبدیل می‌شوند، معمولاً در حدود ۳۰ ثانیه. برنامه‌ها را می‌توان از طریق اترنت، USB و سایر رابط‌های استاندارد انتقال داده منتقل کرد و آماده‌سازی تولید را ساده و کارایی گردش کار را بهبود بخشید.

۳. سیستم کنترل

پلتفرم کنترل دیجیتال:

این تجهیزات از معماری کنترل دیجیتال پیشرفته برای کنترل دقیق مسیر رباتیک و تنظیم انعطاف‌پذیر پارامترهای جوشکاری استفاده می‌کند. این امر نتایج جوشکاری پایدار، تکرارپذیر و سازگار را در طول تولید مداوم تضمین می‌کند.

روش برنامه‌نویسی:

این سیستم از برنامه‌نویسی هدایت‌شده با دید از طریق یک رابط کاربری بصری انسان و ماشین (HMI) پشتیبانی می‌کند و به اپراتورها اجازه می‌دهد تا برنامه‌های جوشکاری را به طور مؤثر تولید کنند و در عین حال کنترل دقیقی بر مسیرهای پیچیده، پیکربندی اتصالات و پارامترهای فرآیند داشته باشند.

رابط‌های ارتباطی:

رابط‌های ارتباطی صنعتی متعدد، اتصال یکپارچه با خطوط تولید خودکار، تجهیزات جانبی و سیستم‌های کنترل سطح کارخانه را امکان‌پذیر می‌سازد. این امر ادغام در محیط‌های تولید هوشمند را تسهیل کرده و مدیریت تولید هماهنگ را پشتیبانی می‌کند.

۴. ساختار پشتیبانی موقعیت‌دهنده

موقعیت‌دهنده رباتیک دارای ساختار پشتیبانی با استحکام بالا و سختی بالا است که برای تحمل بارهای دینامیکی ناشی از حرکت ربات و موقعیت‌دهی قطعات کار سنگین در طول جوشکاری طراحی شده است. ساختار مستحکم آن موقعیت‌یابی پایدار، دقت جوشکاری قابل اعتماد و عملکرد عملیاتی طولانی مدت را فراهم می‌کند. پیکربندی نصب بهینه شده، نصب و راه‌اندازی را ساده می‌کند، نگهداری و سرویس منظم را تسهیل می‌کند و دامنه کاری مؤثر ربات و بهره‌وری کلی را به حداکثر می‌رساند.

۵. سیستم حفاظت ایمنی

کل سیستم برای مطابقت با درجه حفاظت IP54 یا بالاتر طراحی شده است و در شرایط آزمایشی قابل اجرا، محافظت در برابر ورود گرد و غبار و پاشش آب را فراهم می‌کند. این حفاظت به حفظ قابلیت اطمینان عملیاتی و افزایش عمر مفید تجهیزات در محیط‌های تولید صنعتی چالش‌برانگیز کمک می‌کند.

۶. برنامه‌نویسی ربات و وارد کردن داده

سیستم جوشکاری رباتیک از چندین رویکرد برنامه‌نویسی و روش‌های ورودی داده پشتیبانی می‌کند، از جمله وارد کردن مستقیم فایل CAD، اسکن با کمک دید ماشینی و برنامه‌نویسی مبتنی بر پارامتر بدون آموزش دستی سنتی. سازگاری با فرمت‌های مختلف نقشه‌های مهندسی و برنامه‌ها، انعطاف‌پذیری عملیاتی بیشتری را فراهم می‌کند، آماده‌سازی برنامه را ساده می‌کند و راه‌اندازی عملیات جوشکاری خودکار را تسریع می‌بخشد.

۷. سیستم جوشکاری رباتیک

این تجهیزات شامل یک ربات جوش صنعتی شش محوره با دامنه حرکتی گسترده و انعطاف‌پذیری چند جهته است که به مشعل جوشکاری اجازه می‌دهد تا از زوایای مختلف به قطعات کار پیچیده دسترسی پیدا کند. این پیکربندی از چندین موقعیت جوشکاری و هندسه‌های اتصالات پیچیده، از جمله درزهای جوش منحنی سه بعدی پشتیبانی می‌کند. سیستم جوشکاری رباتیک با دقت موقعیت‌یابی بالا، تکرارپذیری و سازگاری، عملکردی پایدار و بهره‌وری تولید بهبود یافته را برای کاربردهای چالش‌برانگیز ساخت برج انتقال ارائه می‌دهد.

این سیستم جوشکاری رباتیک خودکار به طور خاص برای ساخت مجموعه‌های پایه برج انتقال توسعه یافته است، جایی که نقش حیاتی در تضمین یکپارچگی ساختاری و قابلیت اطمینان فونداسیون‌های برج ایفا می‌کند. علاوه بر جوشکاری صفحات تقویتی، این تجهیزات به طور خودکار تمام ۱۱ درز جوش سازه‌ای اصلی، جوش تمیزکاری ریشه اختصاصی و جوشکاری درپوش‌های آب‌بندی و اتصالات گوشه را تکمیل می‌کند. در طول چرخه جوشکاری، سیستم موقعیت‌یابی دقیق قطعه کار، نفوذ جوش ثابت و تشکیل یکنواخت گل جوش را در هر اتصال حیاتی حفظ می‌کند. با خودکارسازی این عملیات جوشکاری ضروری، این تجهیزات به طور قابل توجهی ثبات جوشکاری، بهره‌وری تولید و استحکام ساختاری را بهبود می‌بخشد و آن را به راه‌حلی ایده‌آل برای ساخت پایه‌های برج انتقال با کیفیت بالا و تولید صنعتی در مقیاس بزرگ تبدیل می‌کند.
