ایستگاه های استاندارد و انعطاف پذیر برای جوشکاری رباتیک برای تجهیزات مهندسی و کشتی سازی

ایستگاه کاری جوشکاری رباتیک استاندارد و انعطاف‌پذیر برای تجهیزات مهندسی و کشتی‌سازی

معرفی ایستگاه کاری جوشکاری استاندارد

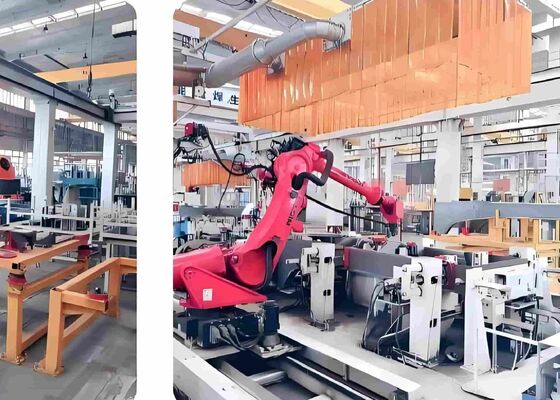

یک ایستگاه کاری جوشکاری رباتیک عمدتاً از یک ربات جوشکاری صنعتی، منبع تغذیه جوشکاری، تورچ جوشکاری، عملکردهای پیشرفته فرآیند جوشکاری، سیستم ریل دروازه‌ای، پوزیشنر و فیکسچرهای اختصاصی نگه‌دارنده قطعه کار تشکیل شده است. این ایستگاه کاری با ادغام یک سیستم رباتیک هوشمند با محورهای خارجی انعطاف‌پذیر، دامنه کاری مؤثر را گسترش می‌دهد، کیفیت جوشکاری را ارتقا می‌بخشد و از عملیات جوشکاری چند موقعیتی پشتیبانی می‌کند و راهکاری جامع و خودکار را برای قطعات کار سازه‌ای پیچیده ارائه می‌دهد.

مشخصات عملکردی

ویژگی‌های یکپارچه

۱. بهره‌وری بالا و عملکرد مداوم قابل اعتماد
این سیستم از تولید مداوم ۲۴ ساعته پشتیبانی می‌کند و بازدهی تولید را به طور چشمگیری افزایش می‌دهد. با کاهش وابستگی به مهارت‌های جوشکاری دستی و به حداقل رساندن خطاهای ناشی از کاربری انسانی، به تولیدکنندگان کمک می‌کند تا هزینه‌های نیروی کار را کاهش داده و بهره‌وری کلی تولید را بهبود بخشند.

۲. ایمنی ارتقایافته و عملکرد زیست‌محیطی بهبودیافته
فناوری جوشکاری هوشمند به طور مؤثری قرار گرفتن در معرض تابش قوس الکتریکی، دود جوشکاری و پاشش جرقه را کاهش می‌دهد و به ایجاد محیط کار ایمن‌تر و بهبود شرایط اپراتور کمک می‌کند. این ایستگاه کاری هنگامی که با سیستم استخراج و تصفیه دود Sicheng ادغام شود، محیط تولید پاک‌تر و کنترل‌شده‌تری را از نظر زیست‌محیطی فراهم می‌سازد.

۳. کنترل دقیق فرآیند و کیفیت جوشکاری پایدار
پارامترهای جوشکاری پایدار و با کنترل دقیق به حفظ شکل‌گیری یکنواخت درز جوش و کاهش نیاز به دوباره‌کاری کمک می‌کنند. همچنین فناوری‌های هوشمند سنجش و پایش، تأثیر تغییرات محیطی و عملیاتی را بر کیفیت جوشکاری به حداقل می‌رسانند.

۴. عملکرد انعطاف‌پذیر برای کاربردهای متنوع جوشکاری
این ایستگاه کاری محدوده عملیاتی گسترده‌ای را فراهم می‌کند و از جوشکاری چند زاویه‌ای و چند موقعیتی پشتیبانی می‌نماید. پیکربندی انعطاف‌پذیر آن، این سیستم را برای قطعات سازه‌ای پیچیده مناسب ساخته و امکان تولید خودکار را در طیف وسیعی از کاربردهای صنعتی فراهم می‌کند.

سری ایستگاه‌های کاری استاندارد

ایستگاه کاری جوشکاری رباتیک استاندارد از بیش از ۲۰۰ ترکیب پیکربندی مختلف شامل ربات‌ها، پوزیشنرها، ریل‌های زمینی و سیستم‌های دروازه‌ای پشتیبانی می‌کند. این معماری ماژولار نیازهای چرخش، تغییر موقعیت و جابه‌جایی قطعات مختلف را برآورده کرده و در عین حال با الزامات فرآیند جوشکاری خاص آن‌ها سازگار است.

نکات برجسته محصول

۱. طراحی میز کانتورینگ قطعات کوچک:
برای غلبه بر چالش‌های مرتبط با قطعات کوچک دارای هندسه‌ها و پیکربندی‌های متنوع، این ایستگاه کاری از یک میز کانتورینگ اختصاصی بهره می‌برد. این راهکار دقت موقعیت‌یابی تا ۰.۱ میلی‌متر را بین قطعات کوچک حفظ می‌کند، دقت شناسایی را ارتقا می‌دهد و دشواری‌های مربوط به شناسایی قطعات پرتعداد با اشکال نامنظم را برطرف می‌سازد.

۲. موقعیت‌یابی هوشمند با حسگر تماسی سه‌بعدی:
ربات جوشکاری از یک سیستم موقعیت‌یابی هوشمند با حسگر تماسی سه‌بعدی بهره می‌برد. این سیستم بر اساس یک الگوریتم اختصاصی، وضعیت قرارگیری ربات را محاسبه کرده و به طور خودکار جبران موقعیتی را اعمال می‌کند که به شکلی مؤثر انحرافات ابعادی در اجزای سازه‌ای را برطرف ساخته و دقت موقعیت‌یابی قطعات کوچک را افزایش می‌دهد.

۳. گریپر زاویه‌ای تطبیقی مجهز به ضربه‌گیر:
ربات جابه‌جایی به یک گریپر زاویه‌ای تطبیقی دارای ضربه‌گیر مجهز است که برای جبران موقعیت معلق یا ناهموار قطعات کوچک ناشی از تغییرات ابعادی در مجموعه‌های جوشکاری‌شده طراحی شده است. این پیکربندی، جابه‌جایی ایمن و پایدار قطعات را در طول کل فرآیند تولید تضمین می‌کند.

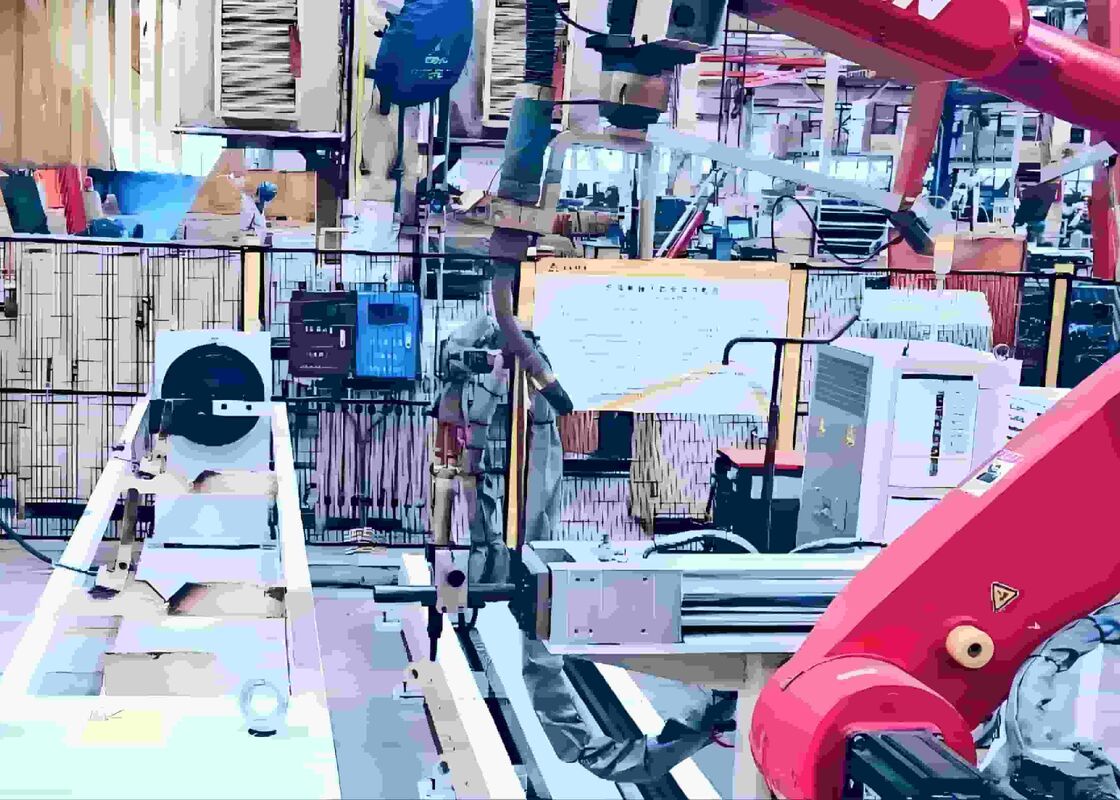

۴. پوزیشنر متحرک با هدستاک و تیل‌استاک:
برای تطابق با اجزای سازه‌ای با طول‌ها و پیکربندی‌های گوناگون، این سیستم از یک پوزیشنر با تیل‌استاک متحرک استفاده می‌کند. قابلیت موقعیت‌یابی قابل تنظیم آن، انعطاف‌پذیری ایستگاه کاری را ارتقا داده و جابه‌جایی کارآمد قطعات کار با ابعاد مختلف را تسهیل می‌نماید.

۵. سیستم اسلاید ایستگاهی دو رباته:
پیکربندی اسلاید دو رباته به دو ربات جوشکاری امکان می‌دهد تا ضمن عملکرد مستقل، از یک پلتفرم حرکتی مشترک استفاده کنند. این چیدمان بهینه‌شده، قابلیت پردازش هم‌زمان را افزایش می‌دهد، بهره‌برداری از ایستگاه کاری را بهبود می‌بخشد و چرخه‌های کلی تولید را به میزان چشمگیری کوتاه‌تر می‌کند.

۶. بهبود بهره‌وری تولید و کیفیت جوشکاری:

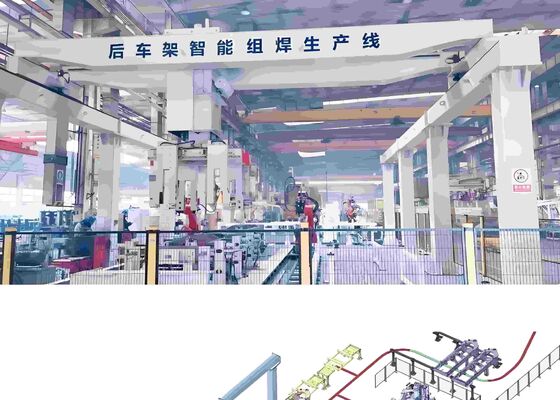

به عنوان مثال در جوشکاری قطعات کوچک برای فریم عقب لودر 955، این سیستم خودکار زمان جوشکاری یک قطعه واحد را به حدود ۴۵ دقیقه کاهش می‌دهد که نشان‌دهنده بهبود ۲۵ درصدی نسبت به جوشکاری دستی سنتی است. هم‌زمان، نرخ تأیید کیفی محصول از ۹۱٪ به ۹۷.۵٪ افزایش می‌یابد که بیانگر بهبود چشمگیر در راندمان تولید، ثبات فرآیند و کیفیت محصول نهایی است.

کاربردها

ماشین‌آلات مهندسی: مورد استفاده در تولید انواع قطعات مکانیکی دقیق، مانند قطعات صنایع خودروسازی و هوافضا.

کشتی‌سازی: جوشکاری با استحکام بالا برای اجزای سازه‌ای کشتی، فریم‌های کابین و غیره.

سازه‌های فولادی ساختمانی: مورد استفاده در ساختمان‌های دارای سازه فولادی جهت بهبود ظرفیت باربری و عملکرد لرزه‌ای سازه.

نمونه‌های کاربردی:
