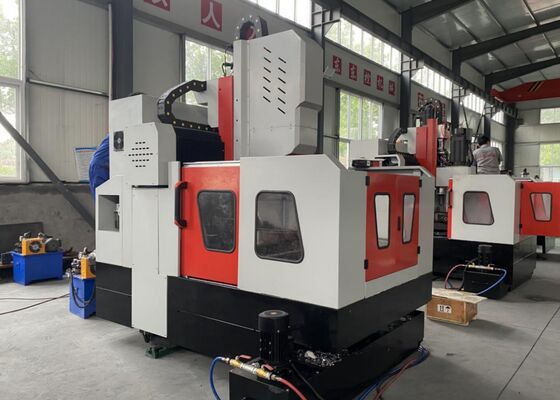

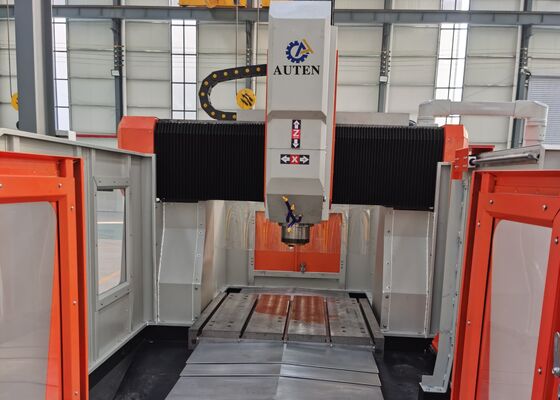

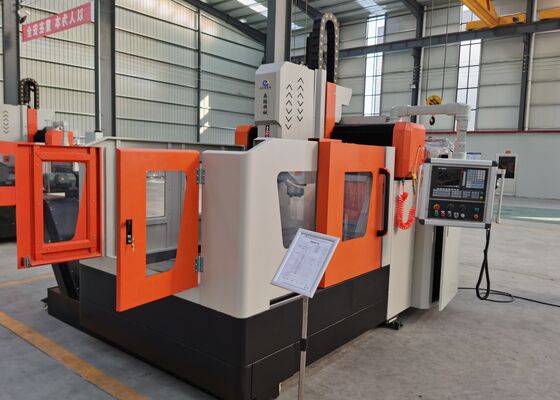

28mm T-Slot عرض CNC صفحه حفاری و فرش ماشین 30mm حداکثر قطر حفاری

دستگاه حفاری و فرز صفحه CNC با عرض شیار T 28 میلی‌متر، حداکثر قطر حفاری 30 میلی‌متر

کاربرد:

این دستگاه حفاری و فرز صفحه گانتری CNC به طور سفارشی برای انجام طیف کاملی از عملیات ماشین‌کاری، از جمله حفاری، پخ‌زنی، قلاویزکاری، فرزکاری و بورینگ، بر روی صفحات فولادی و قطعات سازه‌ای مهندسی شده است. این دستگاه راه‌حل‌های حفاری سوراخ با راندمان بالا را برای چندین قطعه کار در محدوده ضخامت مجاز، مانند فلنج‌ها، دیسک‌ها، حلقه‌ها و سازه‌های صفحه‌ای ارائه می‌دهد. این واحد از ماشین‌کاری سوراخ‌های عبوری و سوراخ‌های کور پشتیبانی می‌کند و هم قطعات تک‌ماده‌ای و هم مونتاژهای کامپوزیت چند لایه را در خود جای می‌دهد. این تجهیز با بهره‌گیری از فناوری پیشرفته CNC، دارای عملکرد کاربرپسند، قابلیت‌های ماشین‌کاری خودکار و دقت برتر در ساخت است. این دستگاه به عنوان یک گزینه بهینه برای تولید صنعتی در حجم بالا که اولویت آن راندمان، دقت ابعادی و قابلیت اطمینان عملیاتی است، عمل می‌کند.

مشخصات:

ویژگی‌های محصول

1. دستگاه مجهز به ریل‌های راهنمای خطی و بلوک‌های لغزنده دقیق ساخت تایوان است که حرکت روان هر محور، رفتار دینامیکی ثابت و ظرفیت باربری بهبود یافته را برای انجام وظایف ماشین‌کاری سنگین تضمین می‌کند.
1). محور X از دو ریل راهنمای خطی غلتشی برای هدایت عرضی و پشتیبانی ساختاری قوی استفاده می‌کند که به طور کامل نیازهای حفاری با سرعت بالا را برآورده می‌کند. یک موتور سروو AC یک واحد انتقال پیچ توپی دقیق را تغذیه می‌کند تا موقعیت‌یابی دقیق، حرکت محور پایدار و عملکرد تغذیه خطی قابل اعتماد را حاصل کند.

2). برای محور Y، دو ریل راهنمای خطی غلتشی سنگین در هر طرف نصب شده‌اند و سه بلوک لغزنده مربعی روی هر ریل برای تشکیل یک چارچوب متحرک گانتری سفت و پایدار نصب شده‌اند. این چیدمان استحکام ساختاری برجسته و پایداری در حال حرکت را در کنار مقاومت اصطکاک کم، سرعت حرکت سریع، میرایی ارتعاش مؤثر و عمر مفید طولانی ارائه می‌دهد. گانتری از یک سیستم درایو همزمان دو سروو استفاده می‌کند. موتورهای سروو نصب شده در هر دو طرف واحدهای پیچ توپی منطبق را به طور همزمان برای دستیابی به حرکت همزمان گانتری و ماشین‌کاری CNC با دقت بالا هدایت می‌کنند.

3). کالسکه اسپیندل توسط چهار ریل راهنمای خطی سنگین پشتیبانی می‌شود و به دستگاه استحکام ساختاری بالا، دقت موقعیت‌یابی استثنایی، پاسخ دینامیکی مطلوب و عملکرد حرکت ثابت را تحت شرایط برش با سرعت بالا و سرعت پایین می‌بخشد.

2. دستگاه مجهز به سیستم روانکاری خودکار جابجایی مثبت ساخت تایوان است که اندازه‌گیری دقیق عرضه روان کننده را امکان‌پذیر می‌سازد. گریس روان کننده به طور خودکار به اجزای متحرک کلیدی مانند ریل‌های راهنمای خطی، پیچ‌های توپی و مجموعه‌های درایو دنده شانه توپی توزیع می‌شود. این امر روانکاری کامل را حاصل کرده و عمر مفید قطعات اصلی دستگاه را به طور قابل توجهی افزایش می‌دهد. سپرهای ضد گرد و غبار برای مجموعه‌های محور X و Y نصب شده‌اند، در حالی که محافظ‌های ضد پاشش ضد آب در اطراف میز کار قرار گرفته‌اند. این محافظ‌ها از اجزای اصلی محافظت کرده و قابلیت اطمینان عملیاتی تجهیزات را بیشتر افزایش می‌دهند.

3. دستگاه از موتورهای سروو مطلق با دقت بالا برای تنظیم حرکت استفاده می‌کند و با یک پورت ارتباطی RS232، نمایشگر رنگی و رابط کاربری چینی عرضه می‌شود. سیستم CNC از عملیات مستقیم روی دستگاه و همچنین وارد کردن داده از طریق USB خارجی پشتیبانی می‌کند و امکان مدیریت راحت برنامه، انتقال سریع داده و تنظیم انعطاف‌پذیر ماشین‌کاری را فراهم می‌سازد.

این دستگاه حفاری و علامت‌گذاری صفحه گانتری CNC با کارایی بالا به طور خاص برای ماشین‌کاری با دقت بالا قطعات کار صفحه‌ای و اجزای فولادی سازه‌ای مهندسی شده است. این دستگاه برای پردازش فلنج‌ها، دیسک‌ها، حلقه‌ها، صفحات تخت و سایر اجزای مشابه مناسب است و ضخامت قطعه کار در محدوده ماشین‌کاری مؤثر مشخص شده دستگاه حفظ می‌شود.

در کارخانه‌های ساخت فولاد سازه‌ای، این تجهیز عملیات حفاری و فرزکاری دقیق را بر روی صفحات سازه‌ای، صفحات اتصال و اجزای مرتبط انجام می‌دهد و از موقعیت‌یابی دقیق و مونتاژ قابل اعتماد سازه‌های فولادی پشتیبانی می‌کند. در بخش انرژی بادی، این دستگاه ماشین‌کاری با دقت بالا را برای بخش‌های برج توربین بادی و اجزای فلنج در مقیاس بزرگ ارائه می‌دهد و به حفظ دقت ابعادی و یکپارچگی ساختاری تحت شرایط عملیاتی چالش‌برانگیز، از جمله بارهای باد قوی و نوسانات دمایی قابل توجه کمک می‌کند. در ساخت پل، این دستگاه برای پردازش تیرهای پل، اجزای پشتیبان و مونتاژهای اتصال سازه‌ای استفاده می‌شود و اتصالات دقیق و بادوامی را تولید می‌کند که قادر به تحمل بارهای دینامیکی طولانی مدت هستند. این تجهیز با ترکیب دقت ماشین‌کاری بالا، عملکرد عملیاتی پایدار و قابلیت‌های پردازش متنوع، یک راه‌حل تولید قابل اعتماد برای ساخت فولاد سازه‌ای، تولید تجهیزات انرژی بادی و پروژه‌های زیربنایی بزرگ ارائه می‌دهد.
