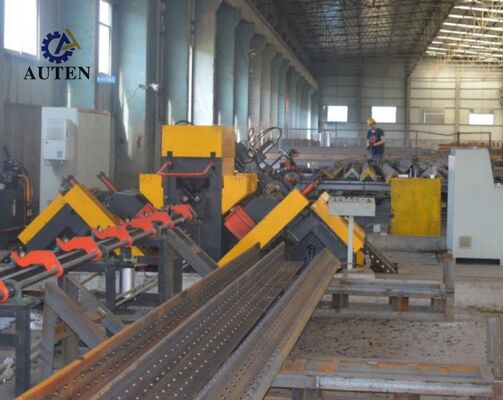

با طراحی سفارشی Cnc زاویه فولاد حفاری ماشین علامت گذاری 34 × 8 × 3m ابعاد کلی

با طراحی سفارشی Cnc زاویه فولاد حفاری ماشین علامت گذاری 34 × 8 × 3m ابعاد کلی

استفاده از محصول:

اين خط توليد سنگ آهن زاويه اي سي ان سي به صورت سفارشي براي عمليات حفاري و سوراخ کردن روي سنگ آهن زاويه اي بزرگ و قوي ساخته شده استیک ماده ساختاری حیاتی که به طور گسترده در ساخت برج خطوط انتقال استفاده می شودخط تولید قادر به ماشینکاری دقیق تمام سوراخ های مشخص شده در قطعات فولاد زاویه ای است، کیفیت سوراخ عالی، دقت موقعیت دقیق، بهره وری تولید بالا،و درجه بالایی از قابلیت پردازش خودکار.

پارامترهای اصلی:

مشخصات محصول:

خط تولیدی CNC زاویه ای حفاری فولاد شامل یک سیستم پردازش بسیار خودکار است.که شامل یک واحد بارگذاری خودکار با یک کانویر متقابل مواد و مکانیسم بارگذاری چرخش است، یک سیستم تخلیه خودکار و یک سیستم تغذیه هوشمند قطعه کار. روش های حفاری، سوراخ کردن و علامت گذاری می توانند به صورت متوالی در یک چرخه ماشینکاری مداوم انجام شوند.از بین بردن نیاز به مداخله دستی در طول تولید. این اتوماسیون یکپارچه کار را کاهش می دهد، بهره وری تولید را بهبود می بخشد، کیفیت ماشینکاری ثابت را حفظ می کند و عملکرد تجهیزات پایدار و قابل اعتماد را تضمین می کند.

واحد علامت گذاری خط تولید و علامت گذاری زاویه ای فولاد CNC یک ساخت جامد و بسته را اتخاذ می کند،ایجاد سفتی ساختاری عالی و دقت علامت گذاری ثابت در طول کار مستمر طولانی مدتاین مجموعه شامل یک پایه ثابت پشتیبانی بر روی قاب ماشین، یک میز کاری متحرک و یک سر علامت گذاری شخصیت هیدرولیکی است.بر اساس برنامه های ماشینکاری تولید شده توسط سیستم کنترل CNCبرای پذیرفتن پروفایل های زاویه ای فولادی با ابعاد مختلف، the marking unit incorporates a manual adjustment mechanism that enables flexible vertical positioning of the movable marking assembly and precise adjustment of the marking head according to specific production requirements.

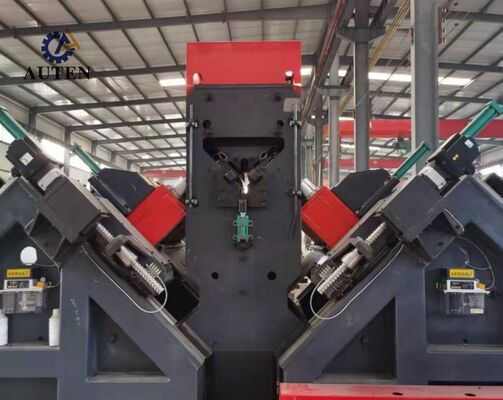

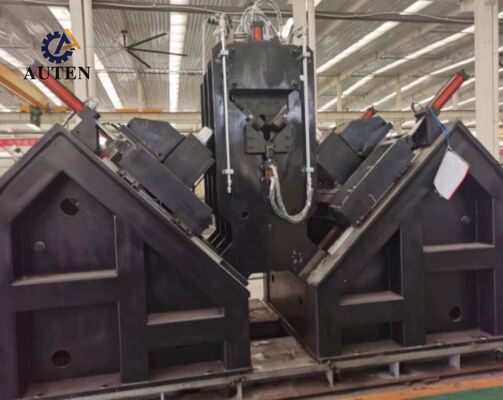

سیستم حفاری تجهیزات پردازش برج انتقال CNC دقت موقعیت گذاری بالا و عملکرد ماشینکاری پایدار را فراهم می کند.مکانیسم تغذیه مواد توسط یک موتور servo با عملکرد بالا و استفاده از انتقال راک و پینیون برای دستیابی به حرکت صاف و دقیق قطعه کار را تقویت می کندیک دستگاه تشخیص موقعیت قفسه، همراه با یک رمزگذاری بازخورد با دقت بالا،ایجاد یک سیستم کامل موقعیت بندی حلقه بسته برای اطمینان از موقعیت دقیق و قابل اعتماد مواد در طول فرآیند ماشینکاریدر همین حال، سرهای حفاری که در امتداد هر دو جهت فلنج فولاد زاویه کار می کنند، از طریق مکانیسم های انتقال پیچ توپ دقیق، به صورت servo-actuated کار می کنند و موقعیت سوراخ دقیق را ارائه می دهند.ثبات ماشینکاری ثابت، و کیفیت پردازش برتر برای قطعات فولاد زاویه ای.

سیستم کنترل CNC مبتنی بر کامپیوتر صنعتی مجهز به یک رابط کاربری کاربر پسند به زبان چینی است.که به پرسنل تولید امکان کنترل عملکرد ماشین را به راحتی و به طور کارآمد می دهد.این سیستم تصویربرداری گرافیکی از پیکربندی های قطعه کار و داده های مختصات سوراخ را فراهم می کند، پشتیبانی از تأیید ماشینکاری و نظارت بر فرآیند در زمان واقعی.همچنین اجازه واردات مستقیم برنامه های ماشینکاری تولید شده توسط نرم افزار برنامه نویسی حرفه ای را می دهد، به طور قابل توجهی بهبود بهره وری ذخیره سازی برنامه CNC، طبقه بندی، بازیابی و مدیریت جامع تولید.

نمونه های نمایشی طیف گسترده ای از ابعاد زاویه استاندارد فولاد و الگوهای سوراخ نمایان را که معمولا در ساخت برج خطوط انتقال استفاده می شود، پوشش می دهند.این نمونه های قطعات کاری به مشتریان امکان می دهد، مهندسان و پرسنل کنترل کیفیت برای ارزیابی مستقیم قابلیت های ماشین آلات، از جمله دقت حفاری، کیفیت علامت گذاری، سازگاری ابعاد،و عملکرد کلی پردازشبه عنوان اجزای مرجع عملی، نمونه ها مبنای موثر برای تأیید مناسب بودن ماشین برای نیازهای واقعی تولید برج انتقال را فراهم می کنند.

در کاربردهای انتقال برق فوق ولتاژ بالا (UHV) ، برج های انتقال نیاز به مقاومت در برابر شرایط محیطی شدید، بارهای ساختاری قابل توجهی،و استرس های عملیاتی بلند مدت. این سیستم پردازش زاویه ای فولاد CNC به طور خاص برای تولید اعضای زاویه ای فولاد که چارچوب حمل عمده برج های انتقال را تشکیل می دهند ، توسعه یافته است.آن را انجام عملیات حفاری و علامت گذاری با دقت بالا بر روی فولاد زاویه ای مورد استفاده در بدن برج، بازوهای متقاطع، و دیگر اجزای ساختاری ضروری، اطمینان از موقعیت دقیق سوراخ، کیفیت اتصال قابل اعتماد، و مونتاژ دقیق.ایمنی عملیاتیاین سیستم یک راه حل تولید کارآمد و قابل اعتماد برای زیرساخت های انتقال برق مدرن و تولید برج های انتقال با حجم بالا فراهم می کند.
