دستگاه سوراخکاری فولاد نبشی CNC پرسرعت، حداکثر سرعت برش مته 200 متر بر دقیقه

دستگاه سوراخکاری فولاد زاویه‌دار CNC پرسرعت، حداکثر سرعت برش مته 200 متر بر دقیقه

کاربرد محصول:

این خط تولید سفارشی سوراخکاری فولاد زاویه‌دار CNC به طور خاص برای عملیات سوراخکاری و پانچ بر روی فولاد زاویه‌دار در اندازه‌های بزرگ و با استحکام بالا، که یک ماده ساختاری حیاتی است و به طور گسترده در ساخت برج‌های خط انتقال استفاده می‌شود، طراحی شده است. این خط تولید قادر به ماشین‌کاری دقیق تمام سوراخ‌های مشخص شده در قطعات فولاد زاویه‌دار است و کیفیت عالی سوراخ، دقت موقعیت‌یابی دقیق، راندمان تولید بالا و درجه بالایی از قابلیت پردازش خودکار را ارائه می‌دهد.

پارامترهای اصلی:

ویژگی‌های محصول:

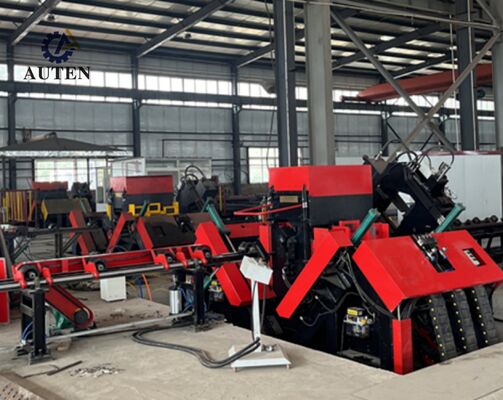

خط تولید سوراخکاری فولاد زاویه‌دار CNC دارای معماری پردازش بسیار خودکار است که شامل سیستم بارگذاری خودکار متشکل از نوار نقاله مواد عرضی و مکانیزم بارگذاری چرخشی، سیستم تخلیه خودکار و سیستم تغذیه هوشمند قطعه کار است. عملیات سوراخکاری، پانچ و علامت‌گذاری می‌تواند به طور متوالی در یک چرخه ماشین‌کاری پیوسته تکمیل شود و نیاز به مداخله دستی در طول پردازش را از بین می‌برد. این اتوماسیون یکپارچه به طور قابل توجهی نیاز به نیروی کار را کاهش می‌دهد، ظرفیت تولید را افزایش می‌دهد، کیفیت ماشین‌کاری ثابت را تضمین می‌کند و عملکرد پایدار و قابل اعتماد تجهیزات را فراهم می‌کند.

واحد علامت‌گذاری خط تولید پانچ و علامت‌گذاری فولاد زاویه‌دار CNC دارای ساختار قاب بسته سفت و سخت است که پایداری ساختاری عالی را تضمین می‌کند و دقت علامت‌گذاری ثابت را در طول عملیات مداوم طولانی حفظ می‌کند. این مجموعه شامل یک پایه پشتیبانی ثابت نصب شده بر روی قاب دستگاه، یک میز کار متحرک و یک سر علامت‌گذاری کاراکتر با محرک هیدرولیکی است. بر اساس برنامه‌های ماشین‌کاری تولید شده توسط سیستم کنترل CNC، عملیات علامت‌گذاری به طور خودکار در مختصات تعیین شده در نقشه‌های مهندسی اجرا می‌شوند. برای جای دادن پروفیل‌های فولاد زاویه‌دار با ابعاد مختلف، واحد علامت‌گذاری همچنین مجهز به مکانیزم تنظیم دستی است که امکان موقعیت‌یابی عمودی انعطاف‌پذیر مجموعه علامت‌گذاری متحرک و تنظیم دقیق سر علامت‌گذاری را برای برآورده کردن الزامات تولید خاص فراهم می‌کند.

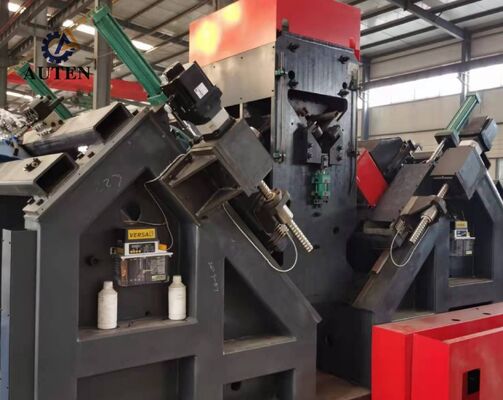

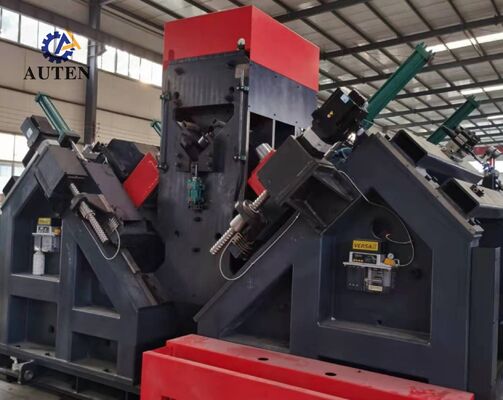

سیستم سوراخکاری تجهیزات پردازش برج انتقال CNC دقت موقعیت‌یابی بالا و عملکرد ماشین‌کاری پایدار را ارائه می‌دهد. مکانیزم تغذیه مواد توسط یک موتور سروو با کارایی بالا هدایت می‌شود و از سیستم انتقال دنده شانه و پینیون برای دستیابی به حرکت صاف و دقیق قطعه کار استفاده می‌کند. یک دستگاه تشخیص موقعیت دنده شانه، همراه با یک انکودر بازخورد با دقت بالا، یک سیستم موقعیت‌یابی حلقه بسته کامل را تشکیل می‌دهد و موقعیت‌یابی قابل اعتماد و دقیق مواد را در طول فرآیند ماشین‌کاری تضمین می‌کند. در عین حال، سرهای سوراخکاری که در هر دو جهت فلنج فولاد زاویه‌دار کار می‌کنند، از طریق مکانیزم‌های پیچ توپ دقیق با سروو هدایت می‌شوند و موقعیت‌یابی دقیق سوراخ، پایداری ماشین‌کاری ثابت و کیفیت پردازش برتر را برای قطعات فولاد زاویه‌دار فراهم می‌کنند.

سیستم کنترل CNC مبتنی بر کامپیوتر صنعتی دارای رابط کاربری راحت به زبان چینی است که به اپراتورهای تولید اجازه می‌دهد تا عملکردهای دستگاه را به طور موثر و بصری مدیریت کنند. این سیستم تجسم گرافیکی پیکربندی قطعه کار و اطلاعات مختصات سوراخ را فراهم می‌کند و تأیید ماشین‌کاری و نظارت بر فرآیند در زمان واقعی را تسهیل می‌کند. همچنین از وارد کردن مستقیم برنامه‌های ماشین‌کاری تولید شده توسط نرم‌افزار برنامه‌نویسی حرفه‌ای پشتیبانی می‌کند و به طور قابل توجهی کارایی ذخیره‌سازی، طبقه‌بندی، بازیابی و مدیریت جامع تولید برنامه‌های CNC را بهبود می‌بخشد.

نمونه‌های نمایشی طیف گسترده‌ای از ابعاد استاندارد فولاد زاویه‌دار و الگوهای سوراخ نماینده که معمولاً در ساخت برج‌های خط انتقال استفاده می‌شوند را شامل می‌شود. این قطعات نمونه به مشتریان، مهندسان و پرسنل کنترل کیفیت اجازه می‌دهد تا قابلیت‌های ماشین‌کاری تجهیزات از جمله دقت سوراخکاری، کیفیت علامت‌گذاری، سازگاری ابعادی و عملکرد کلی پردازش را مستقیماً ارزیابی کنند. به عنوان قطعات کار مرجع عملی، نمونه‌ها مبنای مؤثری برای تأیید مناسب بودن دستگاه برای الزامات واقعی ساخت برج انتقال فراهم می‌کنند.

در کاربردهای انتقال قدرت ولتاژ فوق‌العاده بالا (UHV)، برج‌های انتقال باید در برابر شرایط محیطی سخت، بارهای ساختاری قابل توجه و تنش‌های عملیاتی طولانی مدت مقاومت کنند. این سیستم پردازش فولاد زاویه‌دار CNC به طور خاص برای ساخت اعضای فولاد زاویه‌دار که چارچوب اصلی تحمل بار برج‌های انتقال را تشکیل می‌دهند، طراحی شده است. این سیستم عملیات سوراخکاری و علامت‌گذاری با دقت بالا را بر روی فولاد زاویه‌دار مورد استفاده برای بدنه برج، بازوهای متقاطع و سایر اجزای ساختاری حیاتی انجام می‌دهد و از موقعیت‌یابی دقیق سوراخ، کیفیت اتصال قابل اعتماد و مونتاژ دقیق اطمینان حاصل می‌کند. با افزایش یکپارچگی ساختاری، ایمنی عملیاتی و قابلیت اطمینان خدمات طولانی مدت، این سیستم یک راه حل تولید کارآمد و قابل اعتماد برای زیرساخت‌های انتقال قدرت مدرن و تولید برج انتقال با حجم بالا ارائه می‌دهد.
