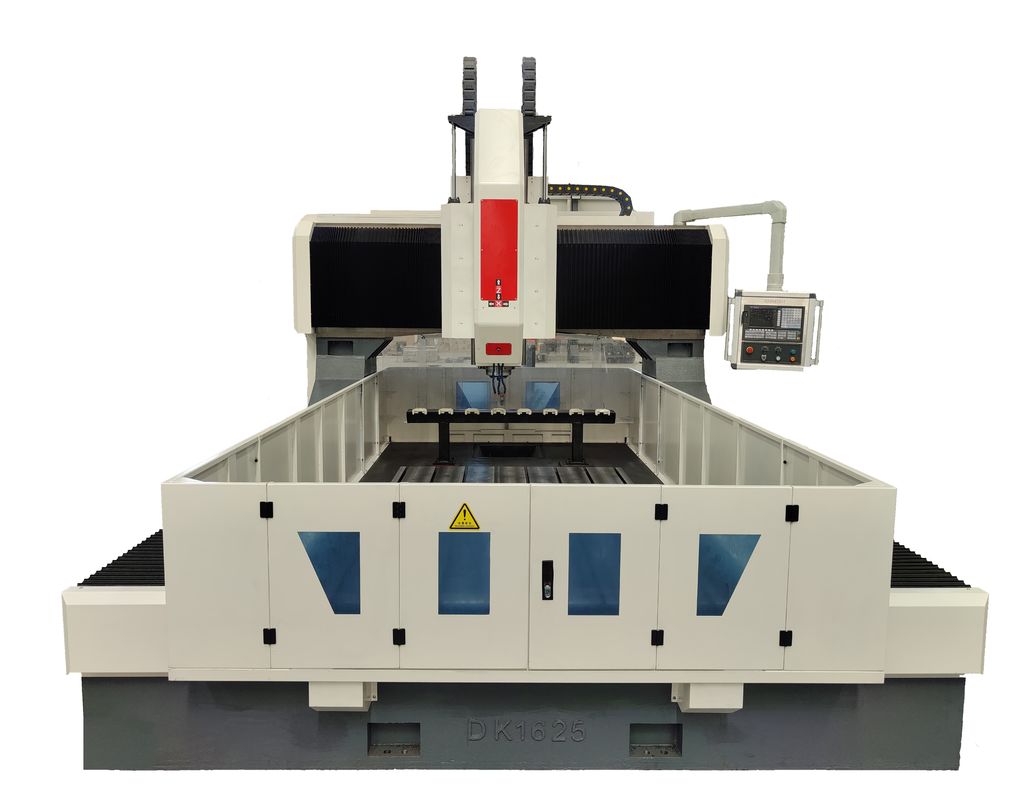

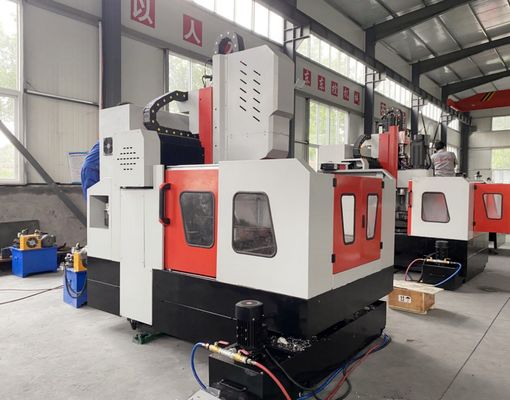

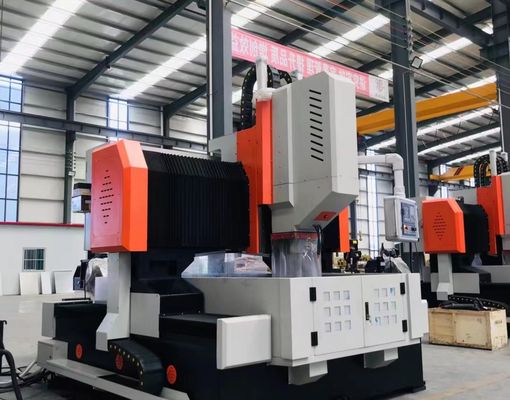

دستگاه پیشرفته CNC سوراخکاری و فرزکاری صفحه فولادی با سرعت بالا برای صفحات فولادی بزرگ

دستگاه پیشرفته CNC با سرعت بالا برای سوراخکاری و فرزکاری صفحات فولادی بزرگ

کاربرد:

این دستگاه سوراخکاری و فرزکاری CNC از نوع گانتری به طور ویژه برای انجام طیف گسترده ای از فرآیندهای ماشین کاری، از جمله سوراخکاری، پخ زنی، قلاویز زنی، فرزکاری و بورینگ بر روی صفحات فولادی و اجزای سازه ای توسعه یافته است. این دستگاه راه حل های پردازش سوراخ با راندمان بالا را برای قطعات کار مختلف مانند فلنج ها، دیسک ها، حلقه ها و سازه های صفحه ای در محدوده ضخامت قابل اعمال ارائه می دهد. این دستگاه از ماشین کاری سوراخ های عبوری و سوراخ های کور پشتیبانی می کند و برای پردازش اجزای تک ماده ای و همچنین اجزای کامپوزیت چند لایه مناسب است. با ادغام فناوری پیشرفته CNC، این تجهیزات عملکرد راحت، قابلیت پردازش خودکار و عملکرد تولید با دقت بالا را ارائه می دهد و آن را به یک راه حل ایده آل برای تولید صنعتی در مقیاس بزرگ که نیاز به کارایی، دقت و قابلیت اطمینان دارد، تبدیل می کند.

مشخصات:

ویژگی های محصول

1. سیستم انتقال با دقت بالا:
این دستگاه از ریل های خطی ساخت تایوان و مجموعه های اسلایدر دقیق استفاده می کند که حرکت روان محور، پایداری عالی حرکت و ظرفیت باربری افزایش یافته برای کاربردهای ماشین کاری سنگین را تضمین می کند.

1). محور X مجهز به دو ریل خطی غلتکی است که هم هدایت جانبی و هم پشتیبانی ساختاری را برای برآورده کردن الزامات عملیات سوراخکاری با سرعت بالا فراهم می کند. حرکت محور توسط یک موتور سروو AC همراه با یک سیستم انتقال پیچ توپی با دقت بالا هدایت می شود که موقعیت یابی دقیق و حرکت خطی روان را تضمین می کند.

2). محور Y با دو ریل خطی غلتکی سنگین در هر طرف طراحی شده است، با سه اسلایدر از نوع مربعی نصب شده بر روی هر ریل خطی برای تشکیل یک ساختار لغزنده گانتری با استحکام بالا. این پیکربندی بهینه استحکام و پایداری ساختاری استثنایی را فراهم می کند و در عین حال مزایایی مانند مقاومت اصطکاک کم، سرعت حرکت بالا، جذب ارتعاش عالی و عمر مفید طولانی را ارائه می دهد. حرکت گانتری از یک سیستم درایو همزمان دو سروو استفاده می کند، با موتورهای سروو نصب شده در هر دو طرف برای هدایت همزمان پیچ های توپی، که حرکت همزمان و عملکرد ماشین کاری دقیق کنترل شده با CNC را تضمین می کند.

3). کالسکه اسپیندل مجهز به چهار ریل خطی سنگین است که استحکام برجسته، دقت موقعیت یابی بالا، عملکرد دینامیکی عالی و عملکرد پایدار حتی در شرایط ماشین کاری با سرعت پایین را فراهم می کند.

2. سیستم روانکاری خودکار و ساختار محافظ:
این دستگاه مجهز به یک سیستم روانکاری خودکار حجمی ساخت تایوان با توزیع فشار دقیق است. این سیستم به طور خودکار روان کننده را به تمام اجزای متحرک اصلی، از جمله ریل های خطی، پیچ های توپی و سیستم های انتقال دنده شانه ای، تامین می کند و پوشش روانکاری جامع را تضمین می کند و عمر مفید اجزای حیاتی را به طور موثر افزایش می دهد. پوشش های محافظ ضد گرد و غبار بر روی سیستم های محور X و Y نصب شده اند، در حالی که محافظ های ضد پاشش ضد آب در اطراف میز کار قرار گرفته اند تا از ساختار دستگاه محافظت کرده و قابلیت اطمینان عملیاتی را بهبود بخشند.

3. سیستم کنترل پیشرفته KND CNC:

این دستگاه از موتورهای سروو مطلق با دقت بالا برای کنترل درایو استفاده می کند و مجهز به رابط ارتباطی RS232، صفحه نمایش رنگی و رابط کاربری به زبان چینی است. سیستم CNC از عملیات محلی و ورودی داده USB خارجی پشتیبانی می کند و مدیریت برنامه راحت، انتقال داده انعطاف پذیر و کنترل ماشین کاری کارآمد را فراهم می کند.

این تجهیزات صنعتی پیشرفته CNC گانتری برای ورق کاری فلزات و علامت گذاری به طور دقیق برای ماشین کاری دقیق قطعات از نوع صفحه ای و قطعات سازه ای مهندسی شده است. این دستگاه که به طور خاص برای پردازش قطعات کار از جمله فلنج ها، دیسک ها، حلقه ها و صفحات تخت طراحی شده است، نیاز اصلی دارد که ضخامت چنین قطعات کاری باید کاملاً با پارامترهای ماشین کاری مؤثر مشخص شده دستگاه مطابقت داشته باشد.

در کارگاه های سازه فولادی، این تجهیزات عملیات سوراخکاری و فرزکاری دقیق را برای صفحات سازه ای و اجزای اتصال دهنده انجام می دهد و در نتیجه پایه ای محکم برای مونتاژ پایدار چارچوب های فولادی ایجاد می کند. در بخش انرژی بادی، راه حل های ماشین کاری با دقت بالا را برای برج ها و فلنج های توربین بادی ارائه می دهد - یک فرآیند ضروری که تضمین می کند این اجزا قادر به مقاومت در برابر شرایط محیطی سخت (مانند بادهای شدید، نوسانات دما) هستند. برای پروژه های ساخت پل، این تجهیزات تیرهای پل و براکت های پشتیبانی را پردازش می کند و امکان ایجاد اتصالات پایدار و بادوام را که برای تحمل بارهای دینامیکی در طول عمر طولانی پل مهندسی شده اند، فراهم می کند.
