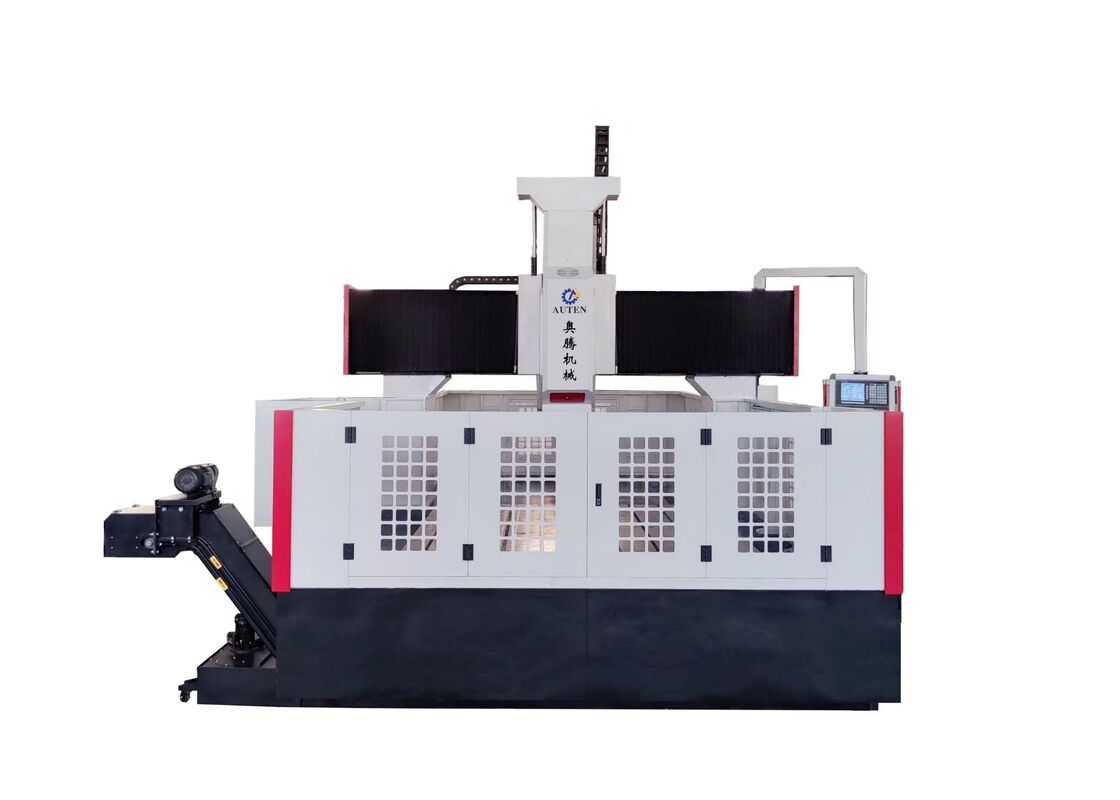

دستگاه حفاری و فرز صفحه CNC با سرعت بالا برای صفحات ضخیم

دستگاه فرز و سوراخکاری CNC صنعتی پرسرعت برای صفحات ضخیم

کاربرد:

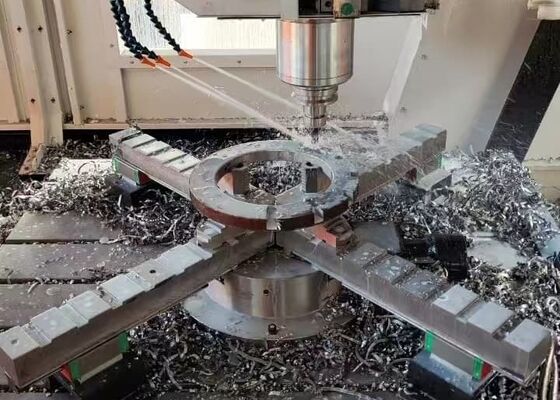

دستگاه فرز و سوراخکاری CNC گانتری به طور خاص برای ماشینکاری با دقت بالا صفحات لوله، فلنج‌ها، صفحات یاتاقان، اجزای مبدل حرارتی و طیف گسترده‌ای از قطعات کار صفحه‌ای مورد استفاده در پتروشیمی، تولید انرژی هسته‌ای، انرژی بادی، ساخت دیگ بخار و ساخت فولاد سازه‌ای توسعه یافته است. این دستگاه از سوراخکاری کاربیدی پرسرعت با خنک‌کننده از طریق اسپیندل و همچنین سوراخکاری مارپیچی پرسرعت با خنک‌کننده خارجی پشتیبانی می‌کند. با ادغام سوراخکاری، پخ‌زنی، قلاویزکاری، فرزکاری و بورینگ در یک پلتفرم ماشینکاری CNC واحد، انعطاف‌پذیری ماشینکاری و راندمان تولید استثنایی را فراهم می‌کند. یک سر فرزکاری زاویه راست اتوماتیک اختیاری با فعال کردن سوراخکاری جانبی، قلاویزکاری و فرزکاری کارآمد قطعات پیچیده، قابلیت‌های آن را بیشتر افزایش می‌دهد.

مشخصات:

ویژگی‌های محصول

1. تجهیزات عمدتاً از یک بستر ماشین مستحکم، مکانیزم کشویی طولی، قاب گانتری، واحد کشویی عرضی، سیستم تغذیه عمودی، هد اسپیندل سوراخکاری و فرزکاری، میز کار، سیستم گردش خنک‌کننده، سیستم انتقال تراشه اتوماتیک، سیستم روانکاری متمرکز، مجموعه پنوماتیک، کابینت کنترل الکتریکی و سایر ماژول‌های کمکی تشکیل شده است. در مجموع، این اجزا یک سیستم ماشینکاری CNC کامل و با راندمان بالا را تشکیل می‌دهند که برای پردازش صنعتی دقیق طراحی شده است.

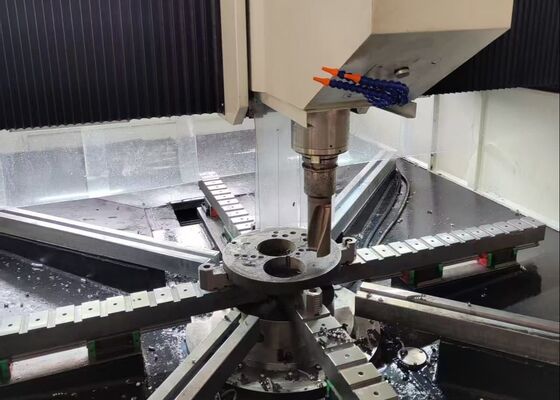

2. هد اسپیندل کشویی کنترل شده با سروو، قابلیت‌های ماشینکاری متعددی از جمله سوراخکاری، برقوزنی، قلاویزکاری، پخ‌زنی و فرزکاری شیار را ترکیب می‌کند. این عملکردها می‌توانند به صورت جداگانه یا از طریق عملیات چند محوره هماهنگ اجرا شوند تا حداکثر تطبیق‌پذیری پردازش را فراهم کنند. اسپیندل از یک اسپیندل داخلی خنک‌کننده BT50 با دقت بالا ساخت تایوان استفاده می‌کند و مجهز به مکانیزم گیره ابزار اتوماتیک بر اساس فناوری فنر دیسکی است. آزادسازی ابزار هیدرولیکی امکان تعویض سریع و راحت ابزارهای سوراخکاری و فرزکاری را فراهم می‌کند و زمان تعویض ابزار را به طور موثر کاهش داده و راندمان کلی تولید را بهبود می‌بخشد.

3. ریل‌های راهنمای خطی با دقت بالا در تمام محورهای حرکتی اصلی نصب شده‌اند تا حرکت روان، استحکام عالی و عملکرد موقعیت‌یابی دقیق را تضمین کنند. سیستم درایو تغذیه از موتورهای سروو AC همراه با انتقال تسمه همزمان و مکانیزم‌های پیچ توپی دقیق استفاده می‌کند که دقت موقعیت‌یابی برجسته، تکرارپذیری برتر و عملکرد ماشینکاری پایدار طولانی مدت را ارائه می‌دهد.

4. بستر ماشین و ساختار گانتری از چدن با کیفیت بالا یا مجموعه‌های فولادی جوشی سنگین ساخته شده‌اند. قبل از ماشینکاری، تمام اجزای ساختاری حیاتی تحت عملیات بازپخت تنش‌زدایی در دمای بالا قرار می‌گیرند و پس از نیمه تمام شدن، یک فرآیند تنش‌زدایی اضافی انجام می‌شود. از طریق این فرآیند تولید پیشرفته، ماشین به استحکام ساختاری استثنایی، پایداری ابعادی بهبود یافته و دقت ماشینکاری پایدار و قابل اعتماد در طول عمر خدمتی خود دست می‌یابد.

دستگاه فرز و سوراخکاری CNC گانتری یک راه حل ماشینکاری CNC با کارایی بالا است که به طور خاص برای پردازش دقیق قطعات صفحه‌ای و قطعات فولادی سازه‌ای مهندسی شده است. این دستگاه به طور گسترده برای ماشینکاری فلنج‌ها، دیسک‌ها، حلقه‌ها، صفحات تخت و سایر قطعات کار مشابه در محدوده ماشینکاری مشخص شده مناسب است. این دستگاه با ساختار مکانیکی مستحکم، فناوری کنترل پیشرفته CNC و قابلیت‌های ماشینکاری چند منظوره جامع، راه حلی کارآمد و قابل اعتماد برای کاربردهای صنعتی که نیاز به دقت بالا، بهره‌وری و پایداری عملیاتی دارند، ارائه می‌دهد.

در کارخانه‌های ساخت فولاد سازه‌ای، این تجهیزات عملیات سوراخکاری و فرزکاری با دقت بالا را بر روی صفحات سازه‌ای، صفحات فونداسیون و اجزای اتصال انجام می‌دهد و قطعات با پردازش دقیق را برای مونتاژ کارآمد سازه فولادی ارائه می‌دهد. در صنعت انرژی بادی، به طور گسترده‌ای برای ماشینکاری بخش‌های برج توربین بادی و اجزای فلنج با قطر بزرگ استفاده می‌شود و دقت ابعادی عالی و یکپارچگی ساختاری را تحت شرایط عملیاتی چالش برانگیز، از جمله بارهای سنگین باد و تغییرات قابل توجه دما، تضمین می‌کند. در کاربردهای ساخت پل، این دستگاه به طور گسترده‌ای برای پردازش تیرهای پل، صفحات اتصال و اجزای سازه‌ای پشتیبان استفاده می‌شود و اتصالات با استحکام بالا و بادوام تولید می‌کند که قادر به تحمل بارهای دینامیکی طولانی مدت هستند. در نتیجه، این تجهیزات نقش مهمی در بهبود ایمنی سازه، قابلیت اطمینان عملیاتی و عمر مفید پروژه‌های بزرگ پل و زیرساخت ایفا می‌کند.
