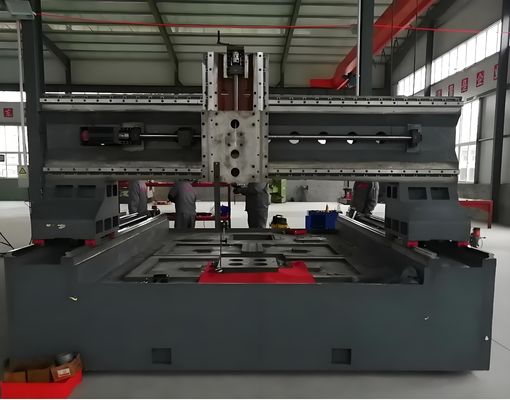

دستگاه حفاری و فریز کردن صفحه CNC با سرعت بالا برای فلنج

دستگاه CNC صفحه سوراخکاری و فرزکاری با سرعت بالا برای فلنج

کاربرد:

دستگاه CNC صفحه سوراخکاری و فرزکاری گانتری به طور خاص برای ماشینکاری با دقت بالا ورق‌های لوله‌، فلنج‌ها، صفحات یاتاقان، قطعات مبدل حرارتی و طیف وسیعی از قطعات کار صفحه‌ای مورد استفاده در پتروشیمی، تولید انرژی هسته‌ای، انرژی بادی، ساخت دیگ بخار و ساخت فولاد سازه‌ای توسعه یافته است. این دستگاه از سوراخکاری کاربید با سرعت بالا با خنک‌کننده از طریق اسپیندل و همچنین سوراخکاری پیچشی با سرعت بالا با خنک‌کننده خارجی پشتیبانی می‌کند. با ادغام سوراخکاری، پخ‌زنی، قلاویزکاری، فرزکاری و بورینگ در یک پلتفرم ماشینکاری CNC واحد، انعطاف‌پذیری ماشینکاری و راندمان تولید استثنایی را فراهم می‌کند. یک هد فرزکاری زاویه راست اتوماتیک اختیاری با فعال کردن سوراخکاری جانبی، قلاویزکاری و فرزکاری قطعات پیچیده، قابلیت‌های آن را بیشتر افزایش می‌دهد.

مشخصات:

ویژگی‌های محصول

1. تجهیزات شامل پایه دستگاه سنگین، مجموعه اسلاید طولی، ساختار گانتری، مکانیزم اسلاید عرضی، واحد تغذیه عمودی، هد اسپیندل سوراخکاری و فرزکاری، میز کار، سیستم گردش خنک‌کننده، نوار نقاله اتوماتیک حذف تراشه، سیستم روانکاری متمرکز، سیستم پنوماتیک، کابینت کنترل الکتریکی و سایر اجزای پشتیبان است. این ماژول‌های یکپارچه یک پلتفرم ماشینکاری CNC کامل و کارآمد را ایجاد می‌کنند که برای برآورده کردن الزامات تولید صنعتی با دقت بالا طراحی شده است.

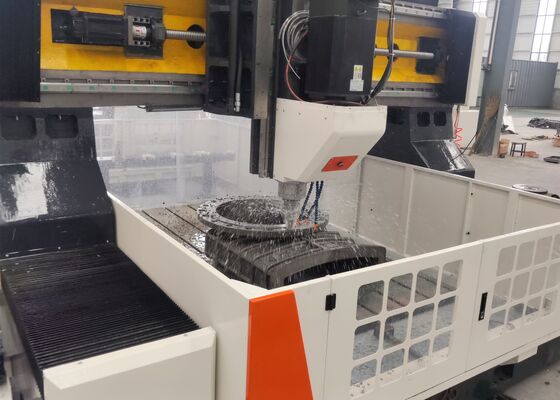

2. هد اسپیندل کشویی با درایو سروو، عملیات ماشینکاری متعددی از جمله سوراخکاری، برقوزنی، قلاویزکاری، پخ‌زنی و فرزکاری شیار را ادغام می‌کند. این فرآیندها می‌توانند به طور مستقل یا از طریق کنترل چند محوره هماهنگ انجام شوند و انعطاف‌پذیری و تطبیق‌پذیری ماشینکاری برجسته‌ای را فراهم می‌کنند. اسپیندل مجهز به اسپیندل خنک‌کننده داخلی BT50 با دقت بالا ساخت تایوان است و دارای سیستم گیره ابزار اتوماتیک با استفاده از فناوری فنر دیسکی است. مکانیزم آزادسازی ابزار هیدرولیک، تعویض سریع و راحت ابزار را امکان‌پذیر می‌سازد و چرخه‌های تعویض ابزار را به طور موثر کوتاه کرده و راندمان کلی تولید را بهبود می‌بخشد.

3. ریل‌های خطی با دقت بالا در تمام محورهای حرکتی اصلی دستگاه برای اطمینان از عملکرد روان، استحکام مکانیکی عالی و عملکرد موقعیت‌یابی دقیق به کار گرفته شده‌اند. سیستم درایو تغذیه از موتورهای سروو AC همراه با انتقال تسمه همزمان و مکانیزم‌های پیچ توپ دقیق استفاده می‌کند و دقت موقعیت‌یابی برتر، تکرارپذیری عالی و پایداری ماشینکاری طولانی مدت قابل اعتماد را ارائه می‌دهد.

4. بدنه دستگاه و قاب گانتری از چدن درجه یک یا سازه‌های فولادی جوشی با استحکام بالا ساخته شده‌اند. قبل از ماشینکاری دقیق، تمام اجزای ساختاری اصلی تحت عملیات بازپخت تنش‌زدایی در دمای بالا قرار می‌گیرند و پس از نیمه تمام شدن، تنش‌زدایی ثانویه انجام می‌شود. این فرآیند تولید پیشرفته به طور موثر استحکام ساختاری را بهبود می‌بخشد، پایداری ابعادی را افزایش می‌دهد و عملکرد ماشینکاری دقیق و پایدار را در طول عمر تجهیزات تضمین می‌کند.

دستگاه CNC صفحه سوراخکاری و فرزکاری گانتری یک مرکز ماشینکاری CNC با کارایی بالا است که به طور خاص برای پردازش دقیق قطعات صفحه‌ای و قطعات فولادی سازه‌ای توسعه یافته است. این دستگاه برای ماشینکاری فلنج‌ها، دیسک‌ها، حلقه‌ها، صفحات فولادی و سایر قطعات کار مشابه در محدوده پردازش مشخص شده ایده‌آل است. این دستگاه با داشتن ساختار مکانیکی صلب، فناوری کنترل CNC پیشرفته و قابلیت‌های ماشینکاری چند منظوره، راه‌حلی کارآمد و قابل اعتماد برای کاربردهای صنعتی که نیاز به دقت استثنایی، بهره‌وری بالا و عملکرد پایدار دارند، ارائه می‌دهد.

در تاسیسات ساخت فولاد سازه‌ای، این تجهیزات عملیات سوراخکاری و فرزکاری با دقت بالا را بر روی صفحات سازه‌ای، صفحات پایه و قطعات اتصال انجام می‌دهد و قطعات با دقت ماشینکاری شده را برای مونتاژ کارآمد سازه فولادی تامین می‌کند. در صنعت انرژی بادی، به طور گسترده‌ای برای ماشینکاری بخش‌های برج توربین بادی و قطعات فلنج با قطر بزرگ مورد استفاده قرار می‌گیرد و دقت ابعادی عالی، سازگاری ساختاری و قابلیت اطمینان طولانی مدت را تحت شرایط چالش برانگیز مانند بارهای باد قوی و نوسانات شدید دما تضمین می‌کند. در پروژه‌های ساخت پل، این دستگاه به طور گسترده‌ای برای پردازش تیرهای پل، صفحات اتصال و اعضای سازه‌ای پشتیبان به کار گرفته می‌شود و اتصالات دقیق با استحکام بالا را تولید می‌کند که قادر به تحمل بارهای دینامیکی طولانی مدت هستند. این تجهیزات از طریق ترکیب قابلیت ماشینکاری پیشرفته، عملکرد قابل اعتماد و دقت برتر، به طور قابل توجهی به بهبود ایمنی سازه، پایداری عملیاتی و افزایش طول عمر پروژه‌های بزرگ پل و زیرساخت کمک می‌کند.
